Zaccaria Magic Castle Refurbishing project - Part I!

MAGIC CASTLE (SS) 1984 - PLAYFIELD REFURBISHING


Zaccaria Magic Castle är i min mening ett mycket trevligt spel med ett roligt spöktema som förstärks av de olika ljud och fraser som förekommer när man spelar, exempelvis vid tiltvarning så är det en röst som säger - Ajajaj! Inga avancerade rampskott eller multiball finns men det är nog rogivande att lyckas få Herr Zaccula att visa sig bakom luckan i back boxen eller att rädda kulan inom bråkdelen av en sekund med den extra flippern på höger out lane. Detta spel kommer att berika samlingen ett bra tag framöver.

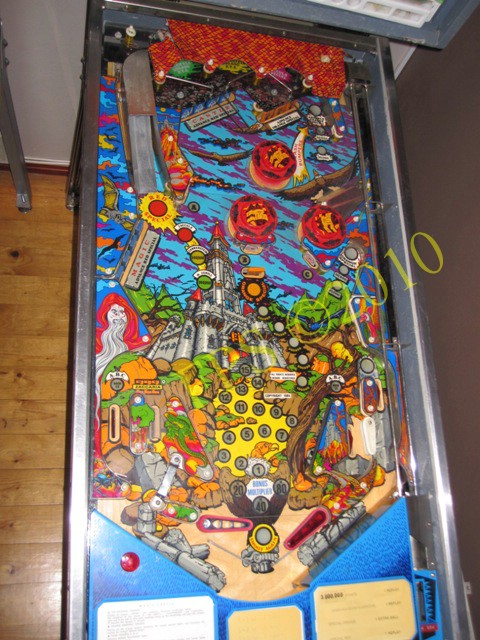

Nedan, ett urval av bilder som visar spelplanen före renovering.


Magic Castle Playfield refurbishing

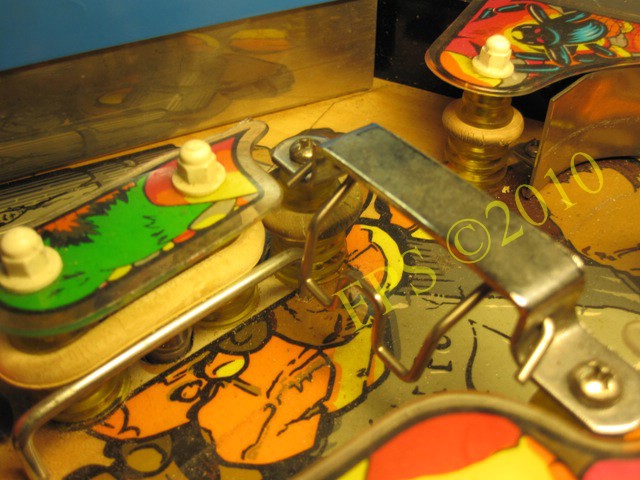

LOWER AREA OF PLAYFIELD


Magic Castle Playfield refurbishing

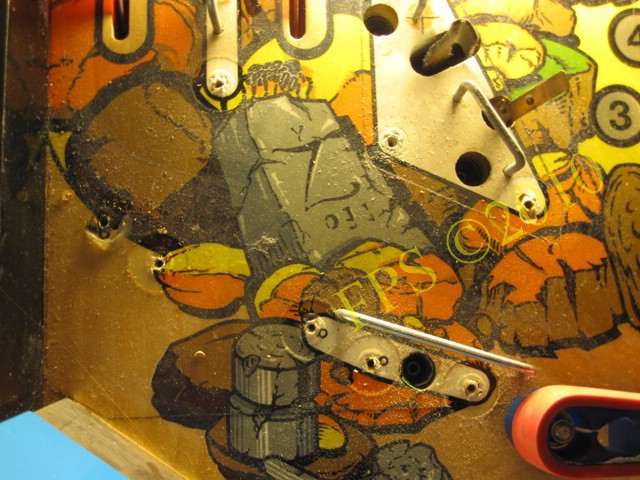

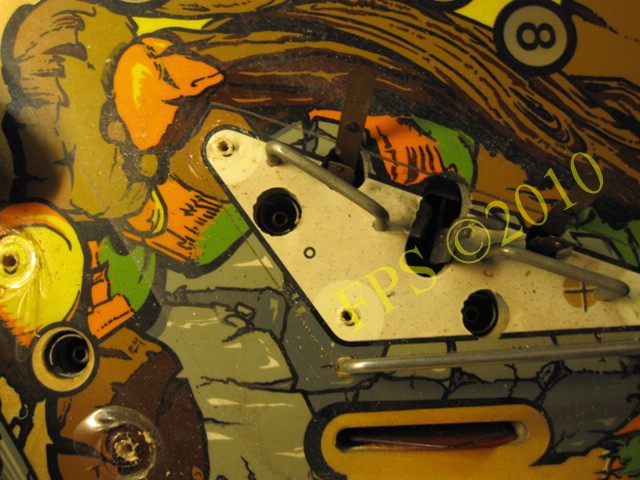

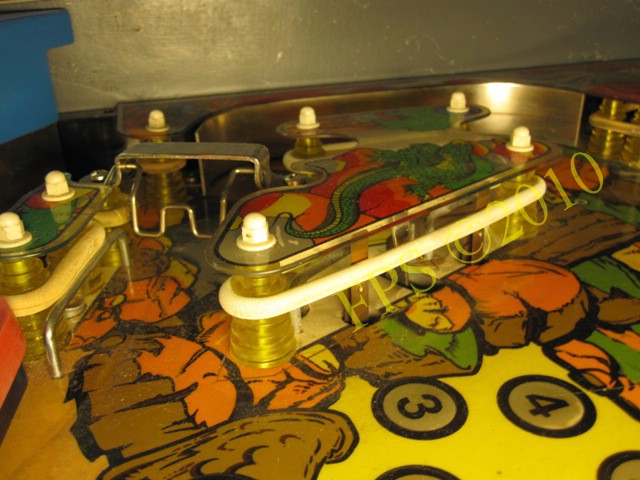

Området vid vänster Sling Shot.


Magic Castle Playfield refurbishing


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

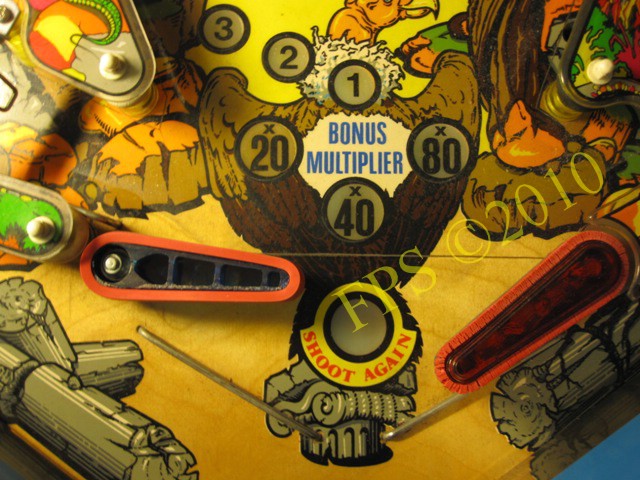

Området vid flipprarna.


Magic Castle Playfield refurbishing

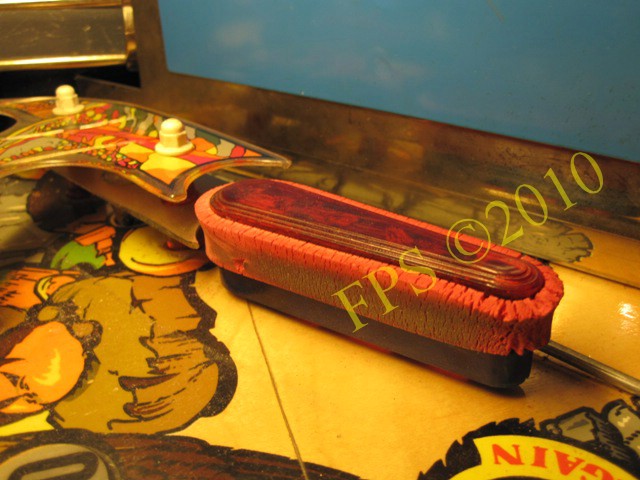

Flippergummit ser mycket trött ut.


Magic Castle Playfield refurbishing

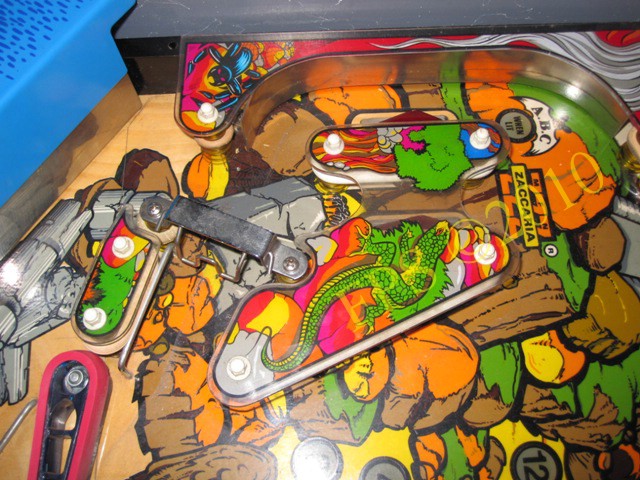

Området vid höger Sling shot.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

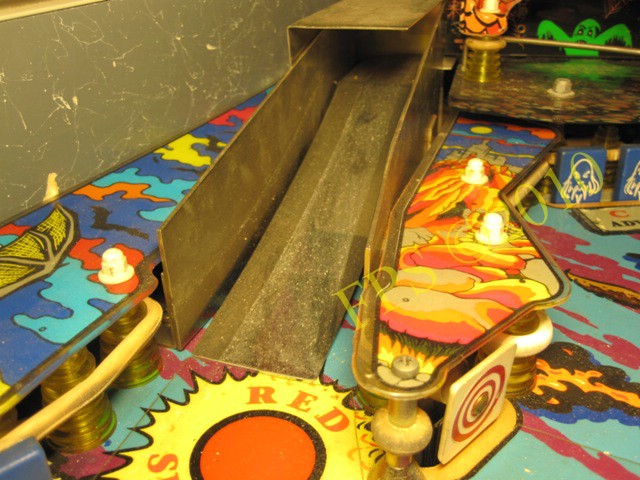

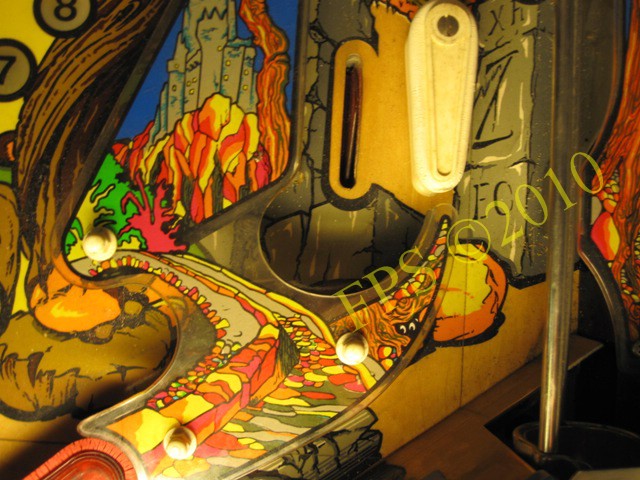

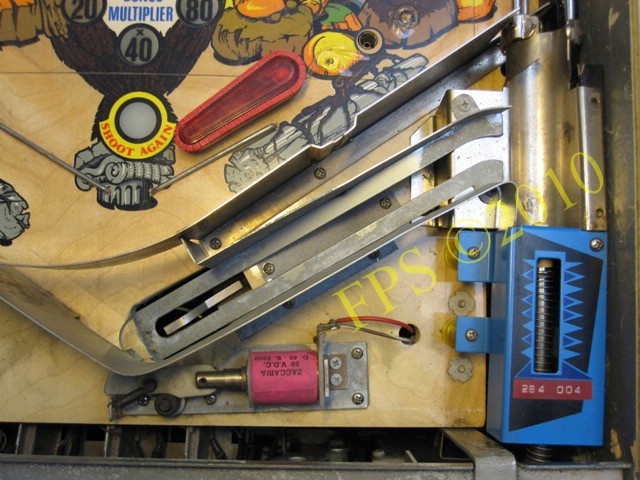

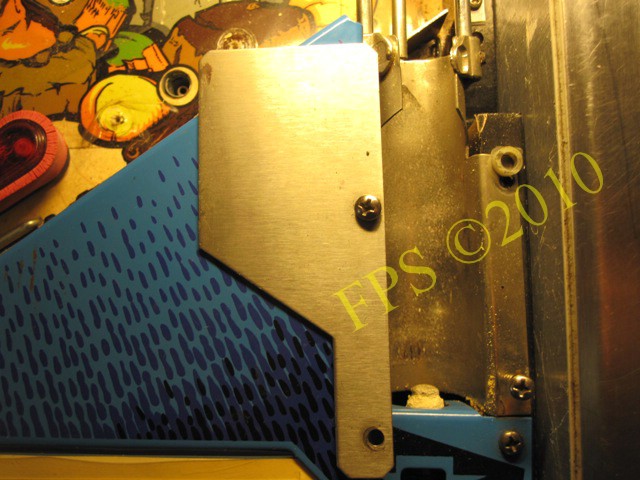

Zaccaria använder sig av en ramp som utskjutarbana vilket spar plats och ger möjlighet att utnyttja spelplanens fulla bredd.


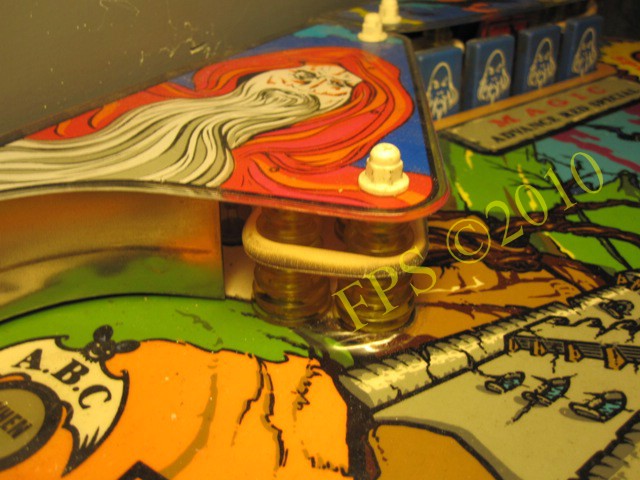

MIDDLE AREA OF PLAYFIELD


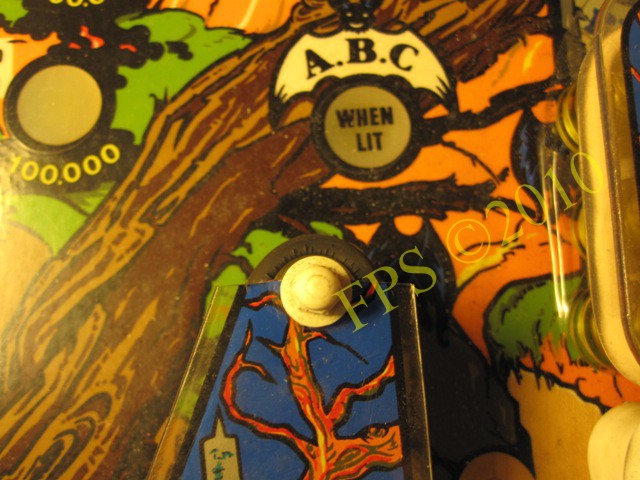

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing

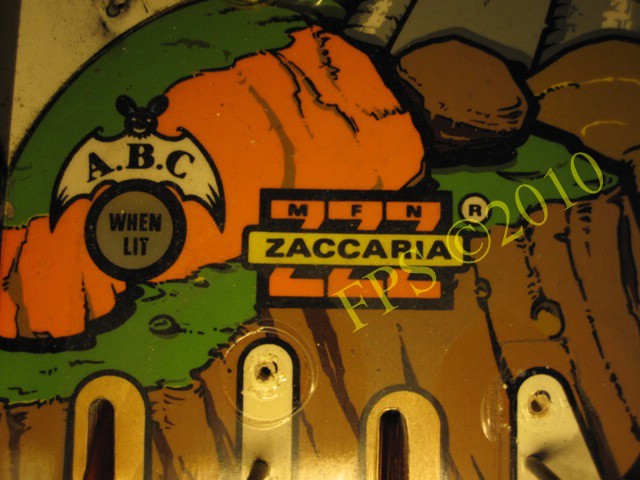

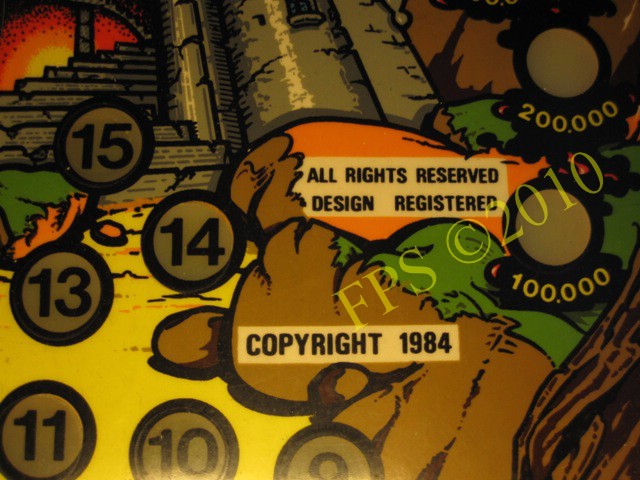

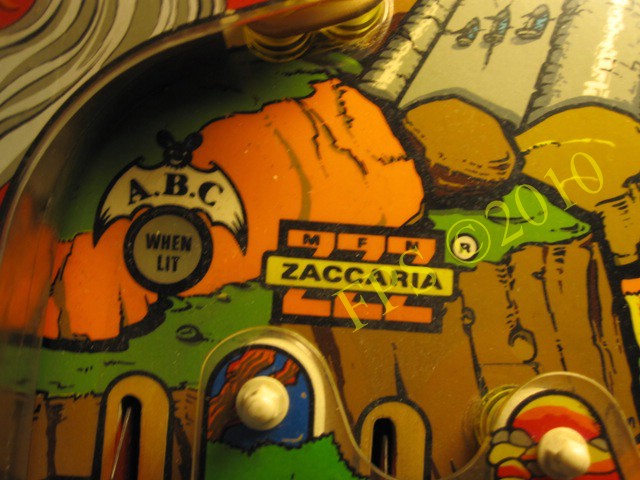

"MFN ZZZ" och "COPYRIGHT 1984"!


Magic Castle Playfield refurbishing

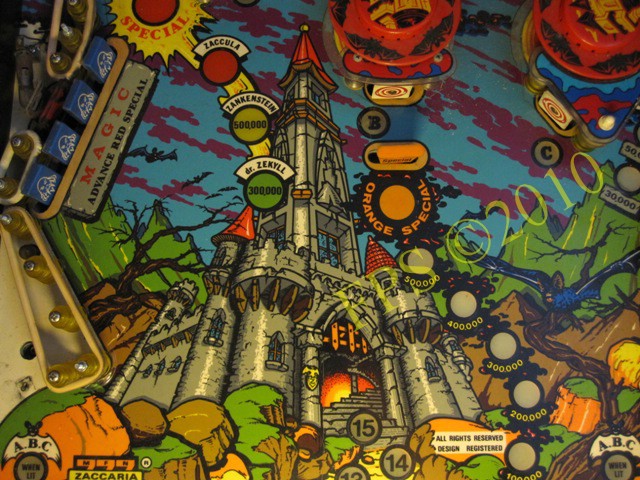

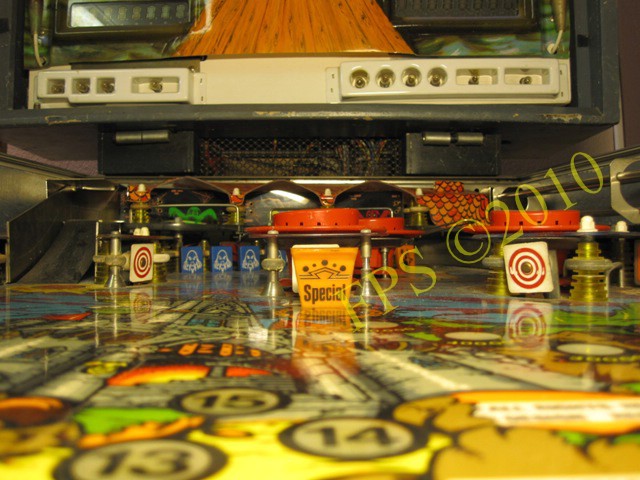

The Magic Castle!

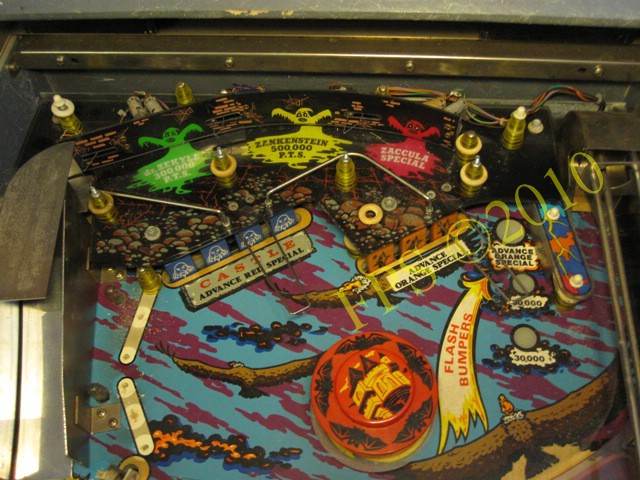

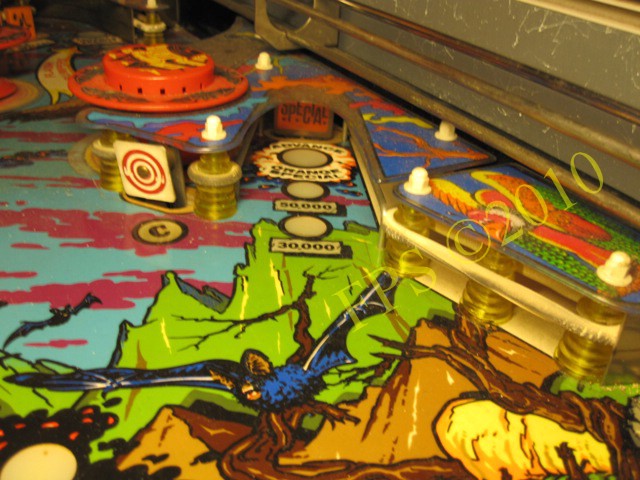

UPPER AREA OF PLAYFIELD


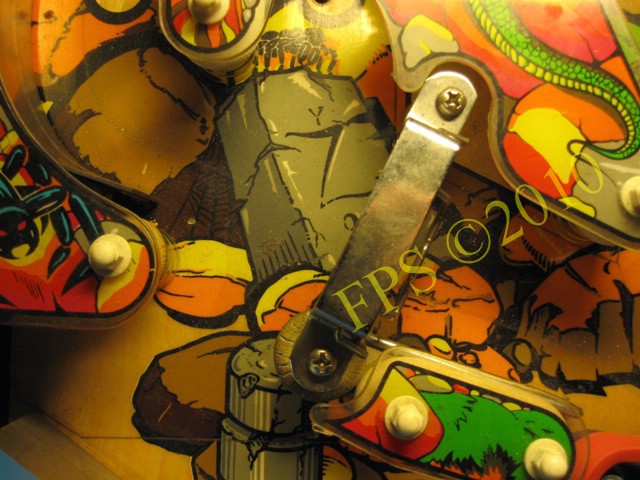

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

CLEANING PLAYFIELD



Magic Castle Playfield refurbishing

Jag börjar med att ta bort spelplansplasterna och sedan skruva bort alla plastposter.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Mycket smuts på spelplanen under spelplansplasterna.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

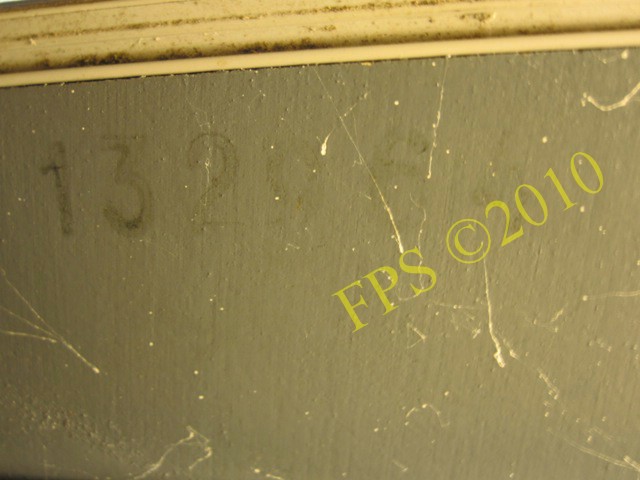

På insidan av kabinettet hittade jag ett serienummer #132964.


Magic Castle Playfield refurbishing

Plasten över höger sling shot är den enda plasten som är trasig och som tur är finns den biten som saknas kvar så att jag kan laga plasten.


Magic Castle Playfield refurbishing

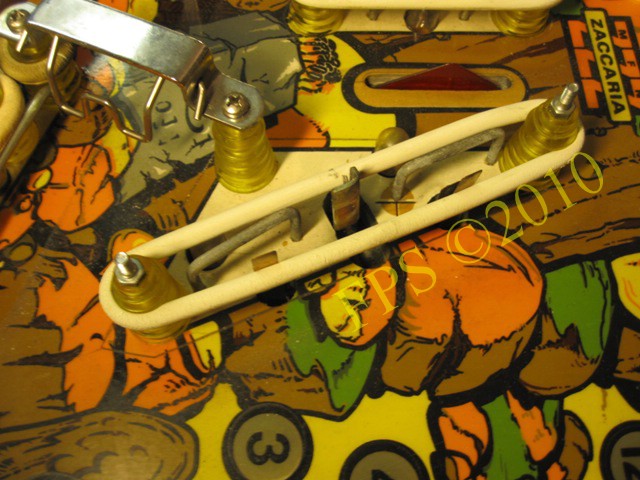

Gummiringen runt Sling shot höll knappt och jämnt ihop när jag skulle ta loss den, det brukar vara torkade och slitna gummin på spelen efter många års förvaring.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing

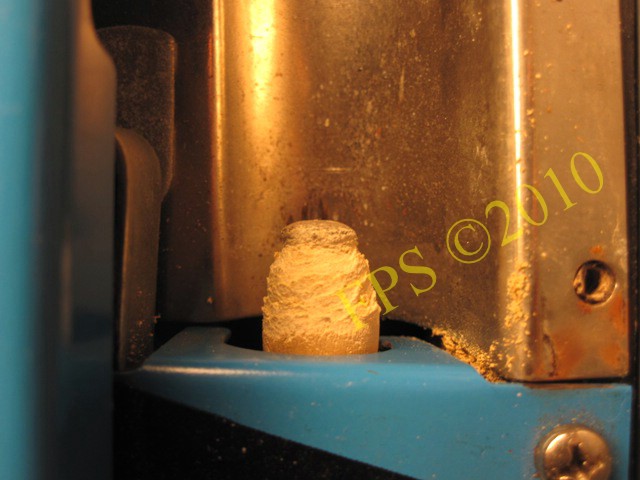

Gummit på utskjutaren brukar oftast ta mycket stryk.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

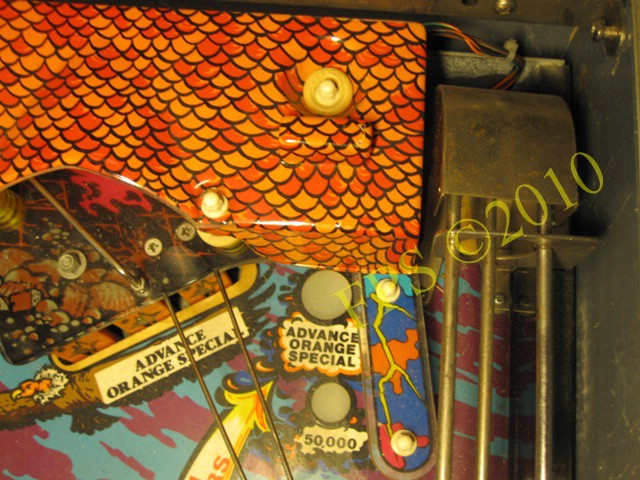

Rampen upp till övre däck, när kulan kommer upp dit visar sig Mr. Zaccula bakom luckan i back box.


Magic Castle Playfield refurbishing

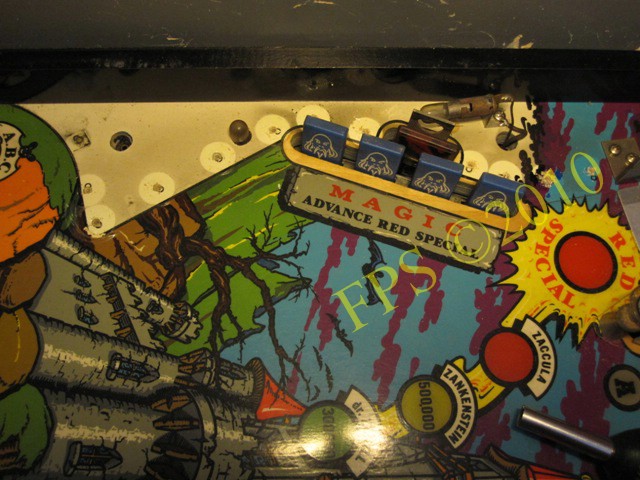

Mera smuts under plasterna.


Magic Castle Playfield refurbishing

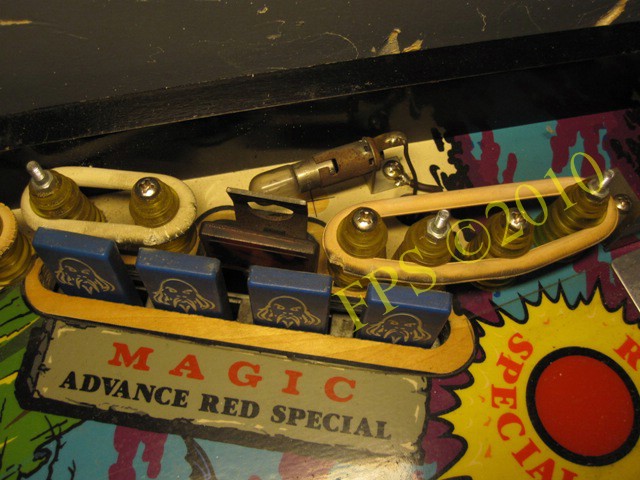

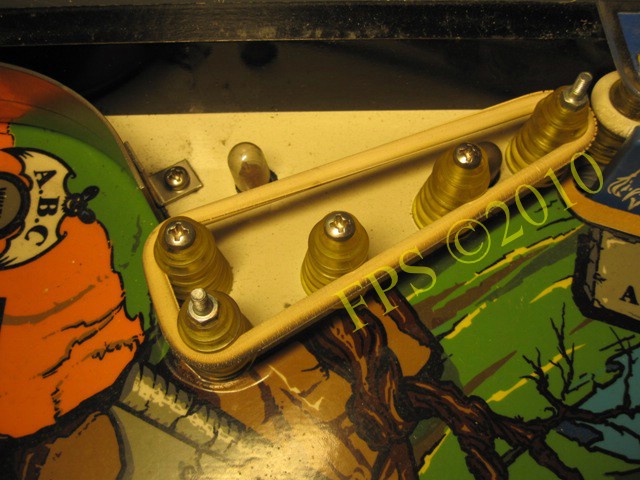

Trötta gummiringar som ska bytas ut mot nya.


Magic Castle Playfield refurbishing

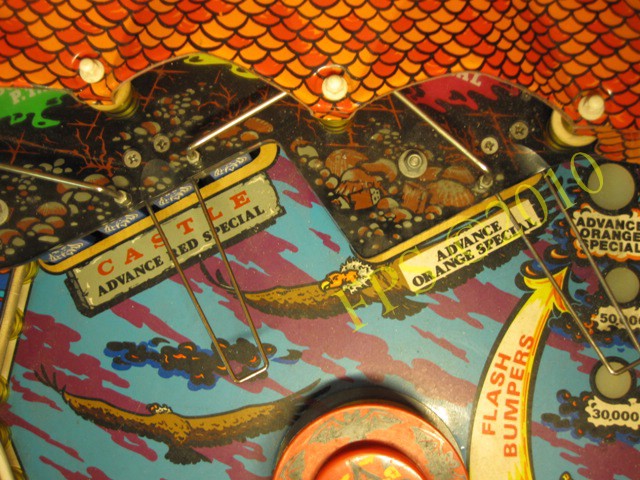

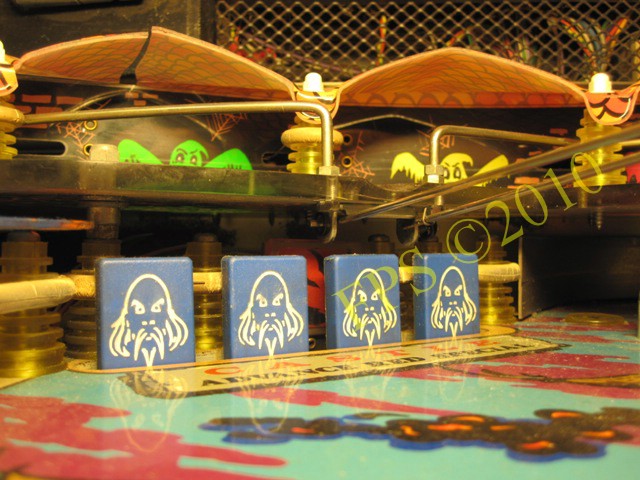

Övre däck som har vippor som får kulan att rinna ner till spelplan igen, lite annorlunda lösning.


Magic Castle Playfield refurbishing

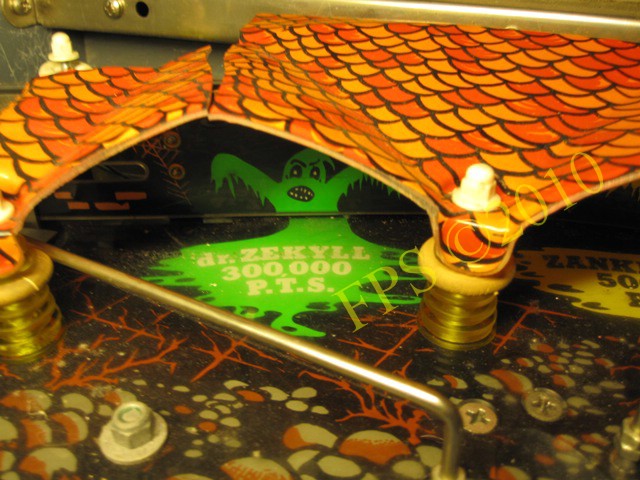

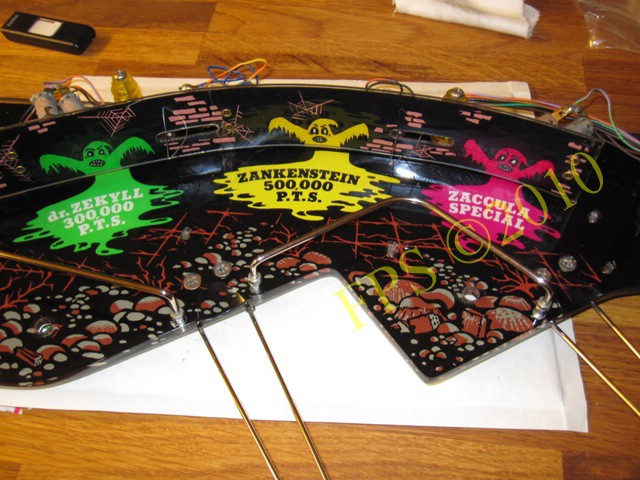

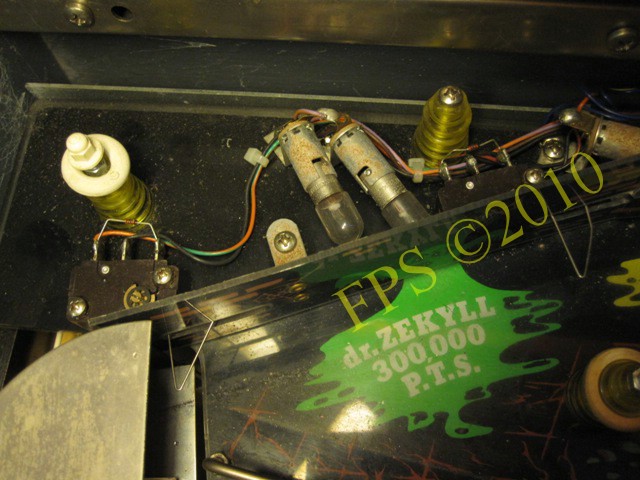

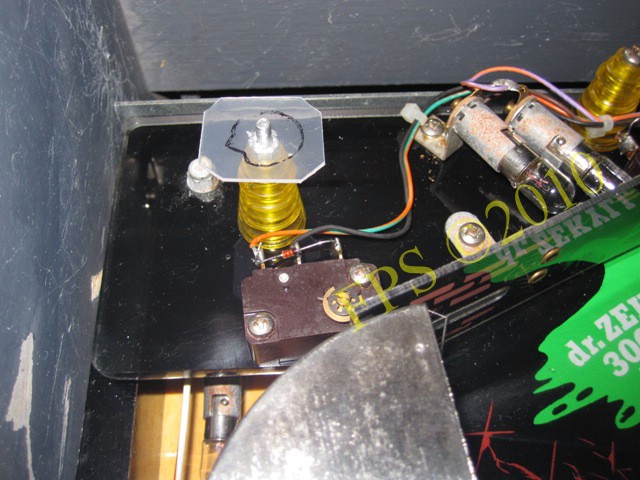

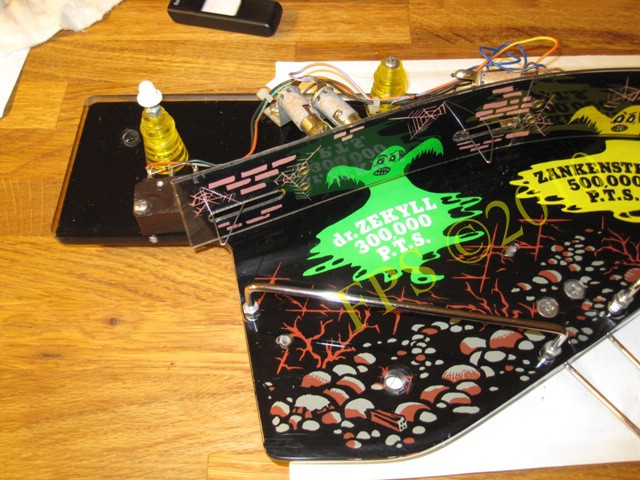

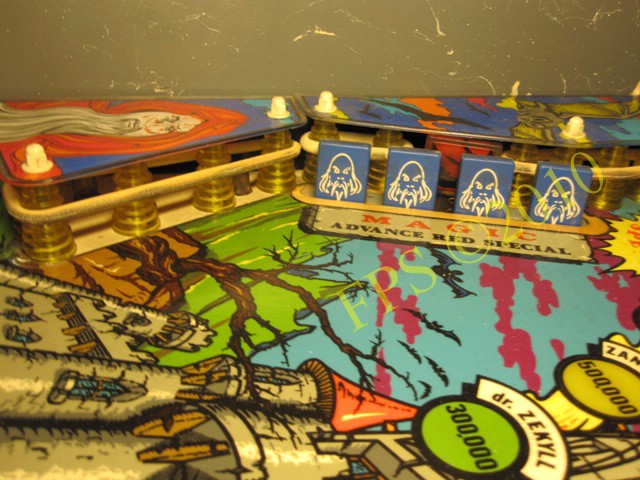

Det finns poäng att hämta på övre däck, dr. ZEKYLL 300,000 poäng.


Magic Castle Playfield refurbishing

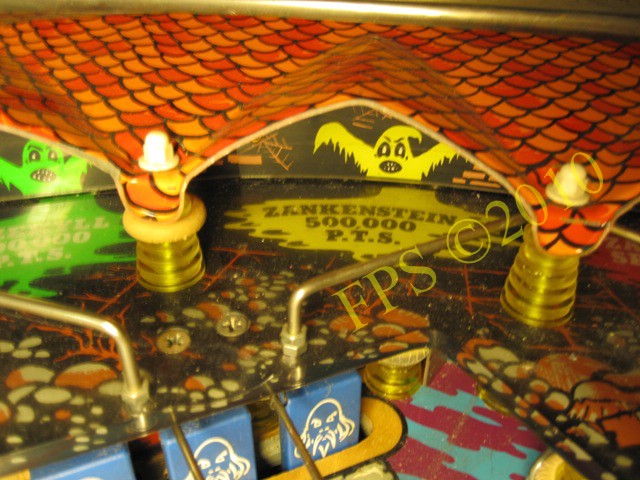

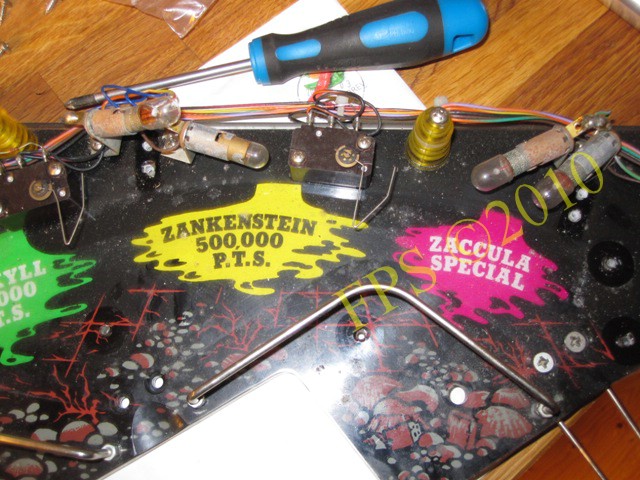

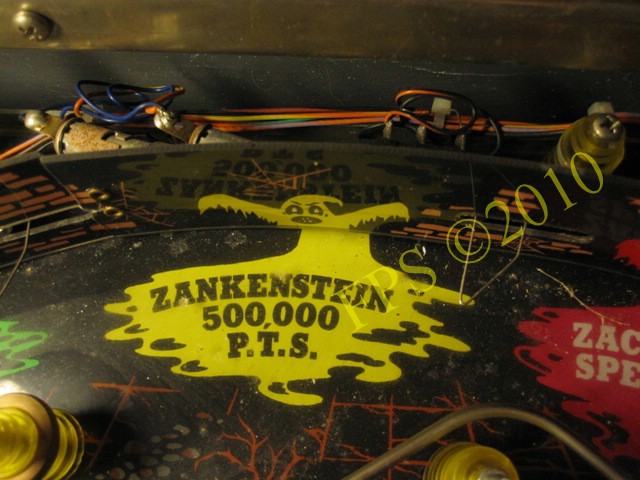

Zankenstein ger 500,000 poäng.


Magic Castle Playfield refurbishing

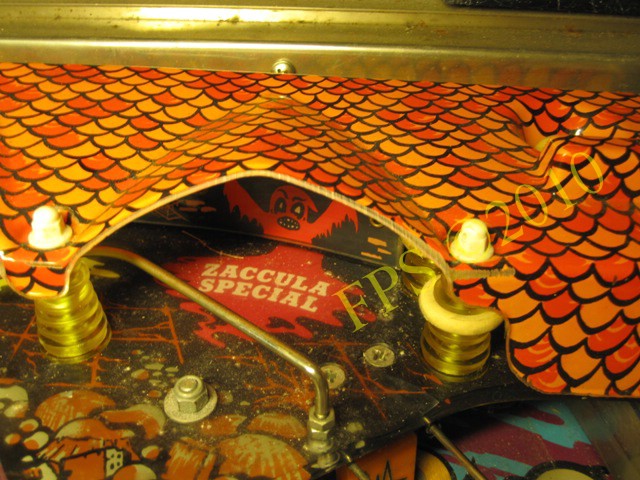

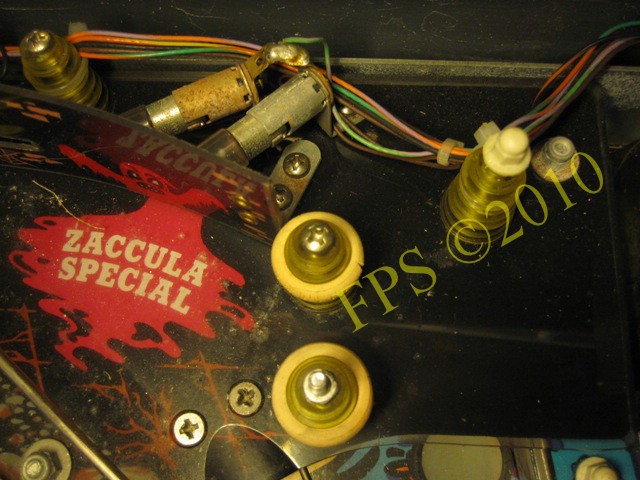

Zaccula ger en special.


Magic Castle Playfield refurbishing

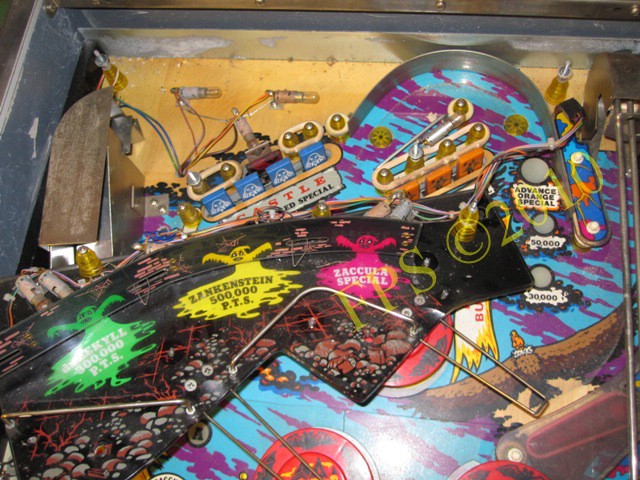

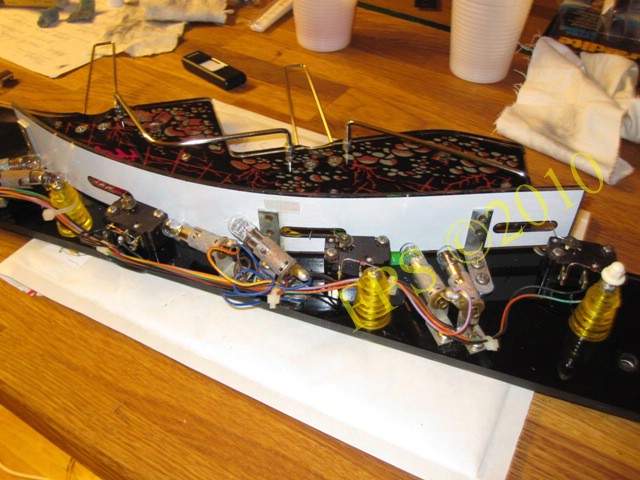

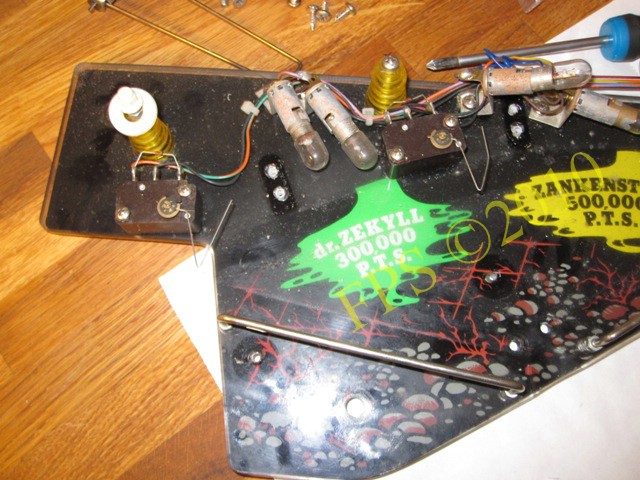

Här är övre däck lossat och den är kopplad med en kontakt.


Magic Castle Playfield refurbishing

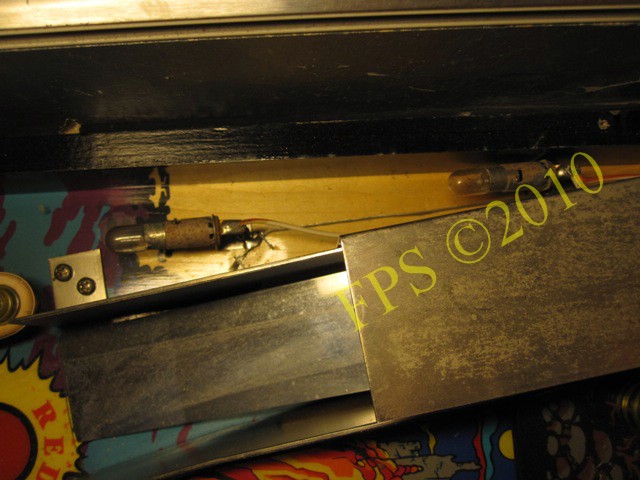

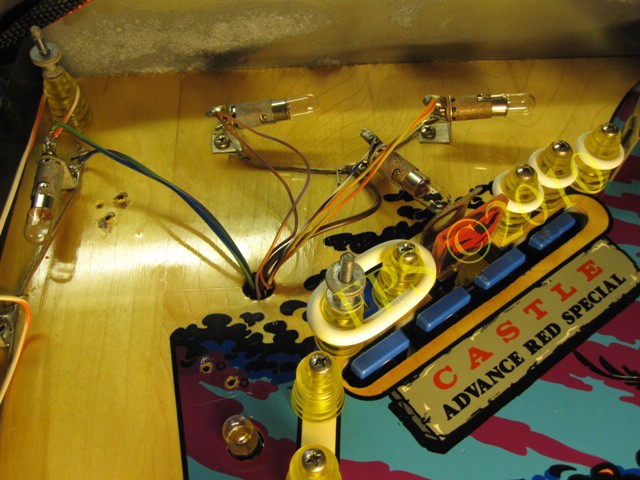

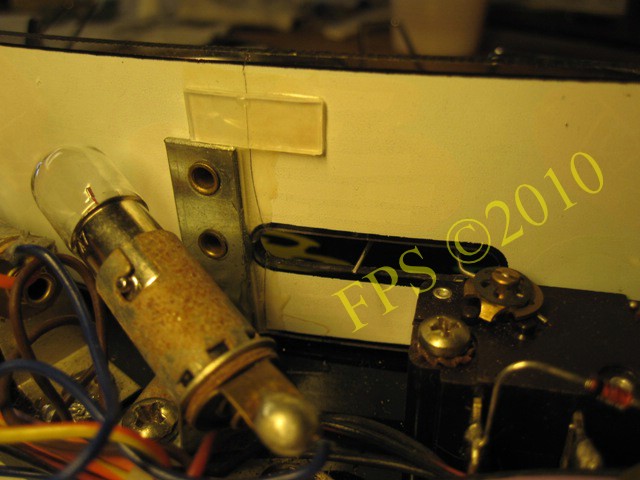

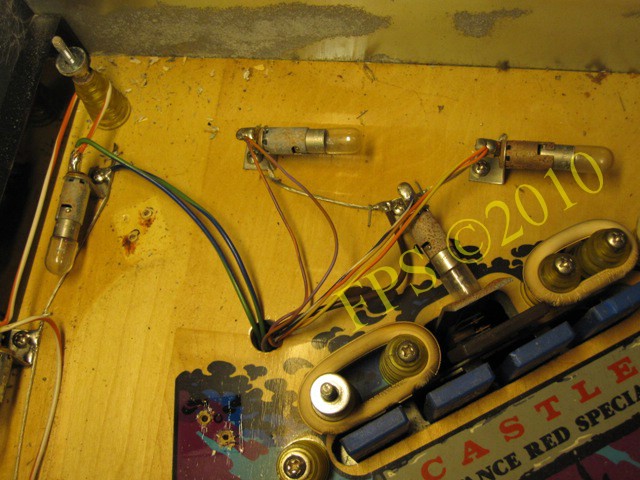

Lampor under övre däck.


Magic Castle Playfield refurbishing

Loopen under övre däck med roll over buttons i spelplanen, switcharna under spelplanen behöver justeras då inga poäng registreras när kulan rullar över dessa.


Magic Castle Playfield refurbishing

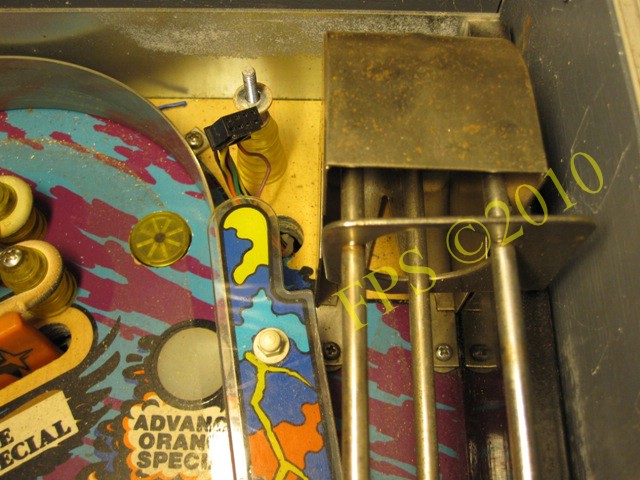

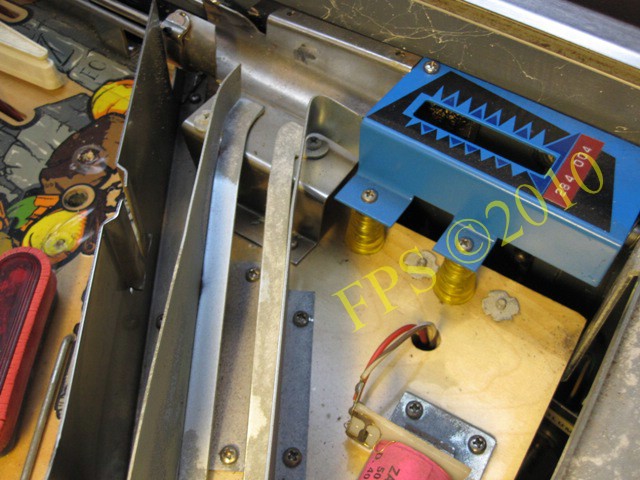

Här kommer kulan ner till spelplanen efter att den har skjutits iväg med utskjutaren, kulan landar på övre flippern om den hålls upp och man inte skjuter iväg den för hårt.


Magic Castle Playfield refurbishing

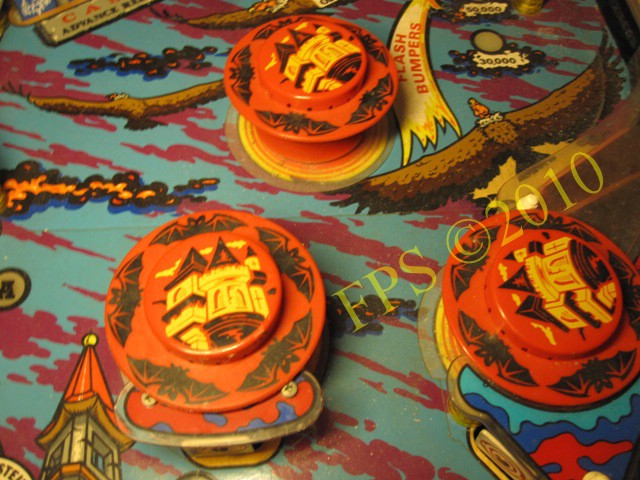

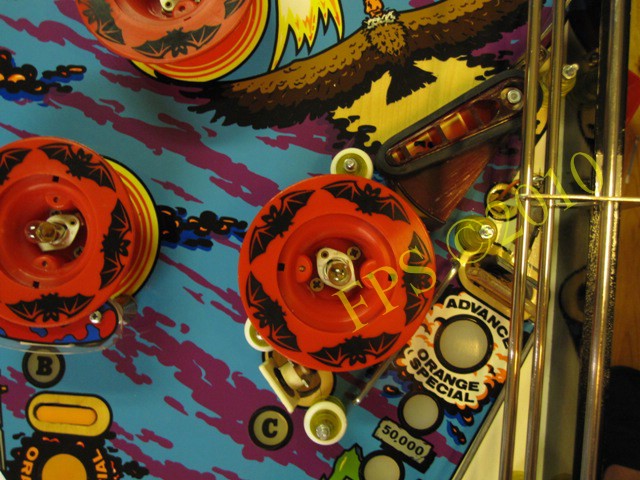

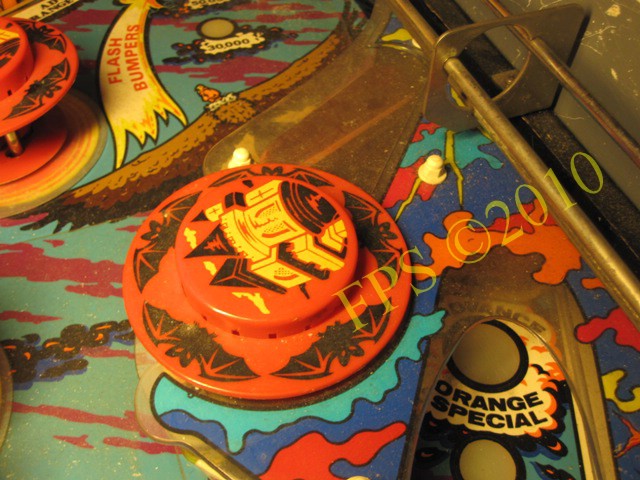

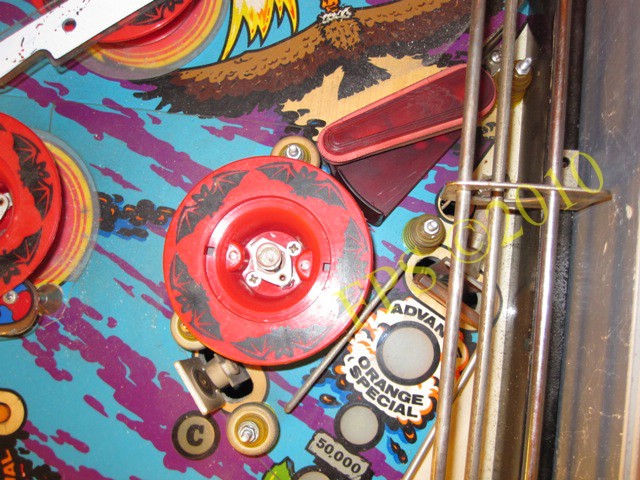

Övre högra flippern med pop bumpers.


Magic Castle Playfield refurbishing

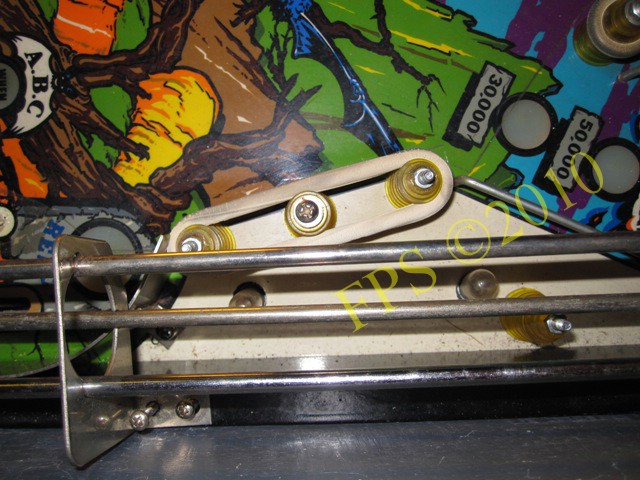

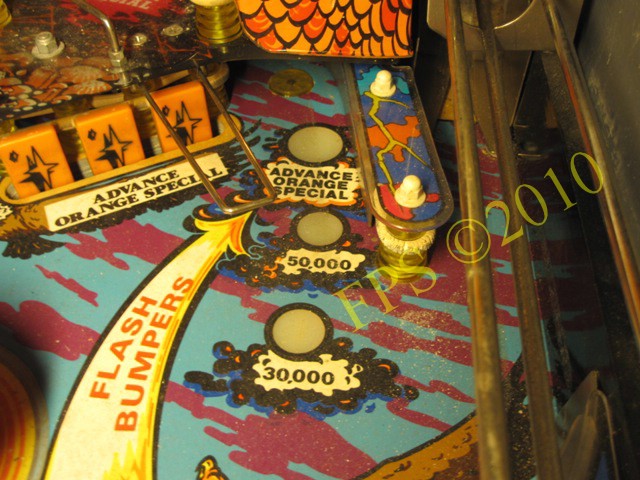

Utskjutarbanan är ovanför spelplansplasterna och den består av tre konsoler och tre metalstänger, riktigt snyggt när de är putsade med Autosol.


Magic Castle Playfield refurbishing

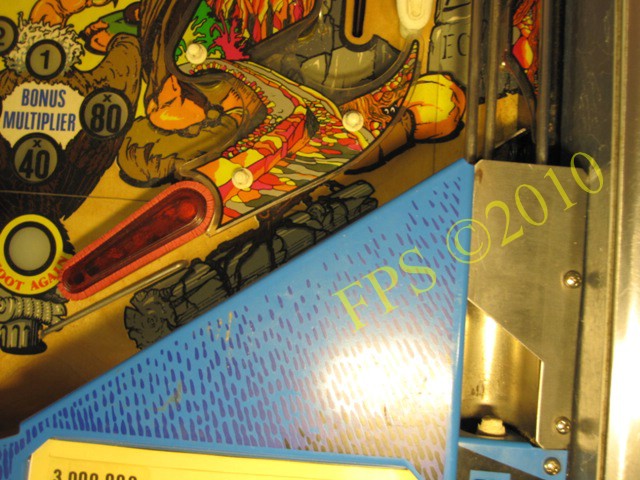

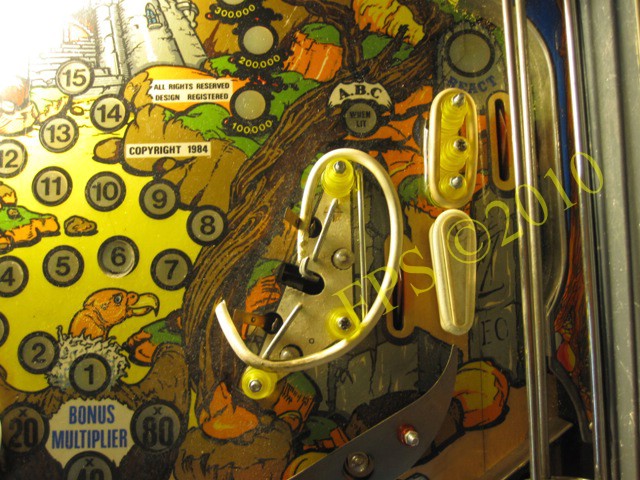

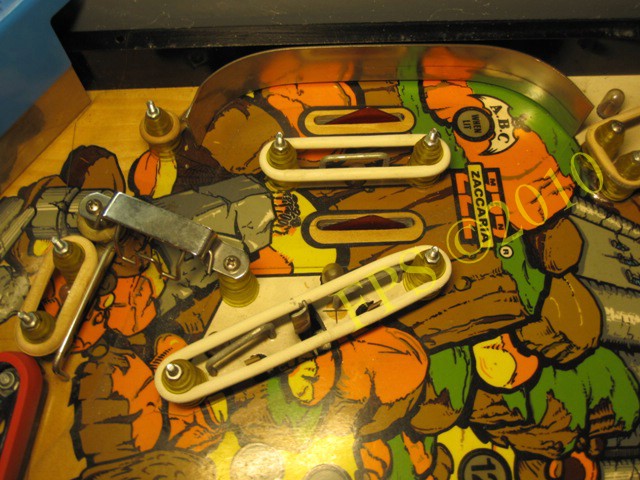

Zaccaria Magic Castle har en flipper på höger outlane, när kulan rinner ut på högra outlane kan man rädda kulan med react flipper, det kan vara lite svårt att koordinera när man ska trycka på höger flipperknapp för att rädda kulan in i spel igen.


Magic Castle Playfield refurbishing

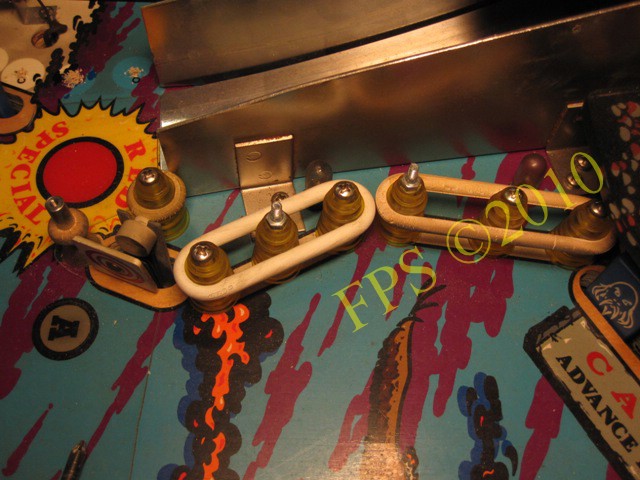

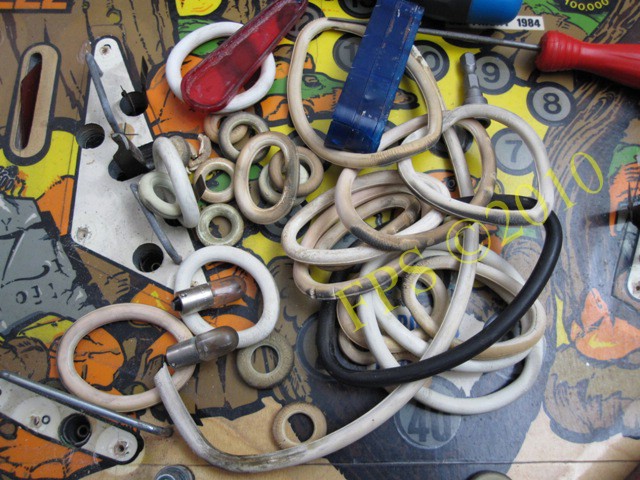

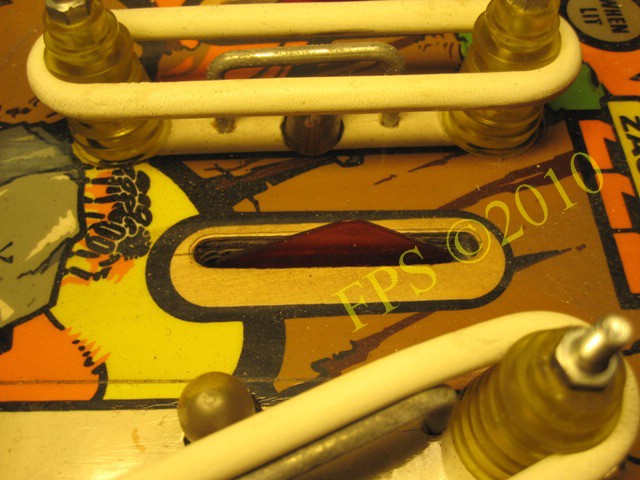

Så här ser gummiringarna ut efter många år på spelet.


Magic Castle Playfield refurbishing

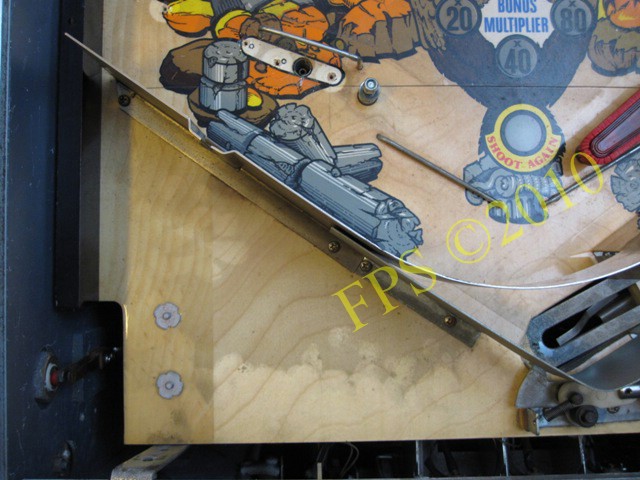

Under Apron samlas det mycket smuts och här behövs det en ordentlig rengöring.



Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing


Magic Castle Playfield refurbishing

Nedre delen av spelplanen.


Magic Castle Playfield refurbishing

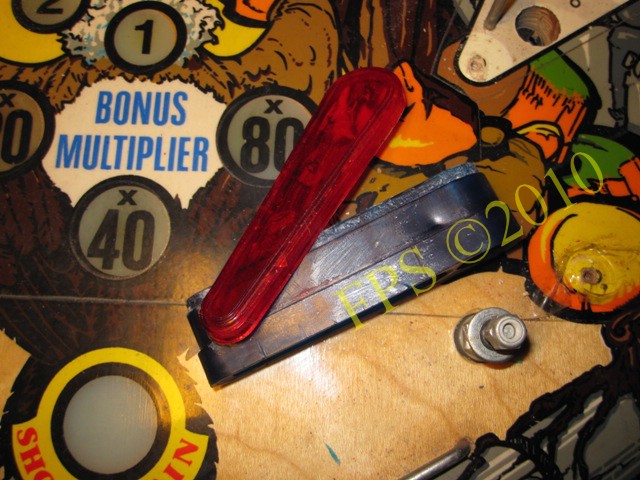

Flipprarna består av en kropp och ett lock, det ska vara röda flipprar på Zaccaria Magic Castle, så det blir att byta ut de blåa mot röda.


MYLAR REMOVAL


Magic Castle Playfield refurbishing

Mylaren under pop bumpers hade lossnat så dessa var bara att ta bort och sedan rengöra spelplanen från torkat lim.


Magic Castle Playfield refurbishing

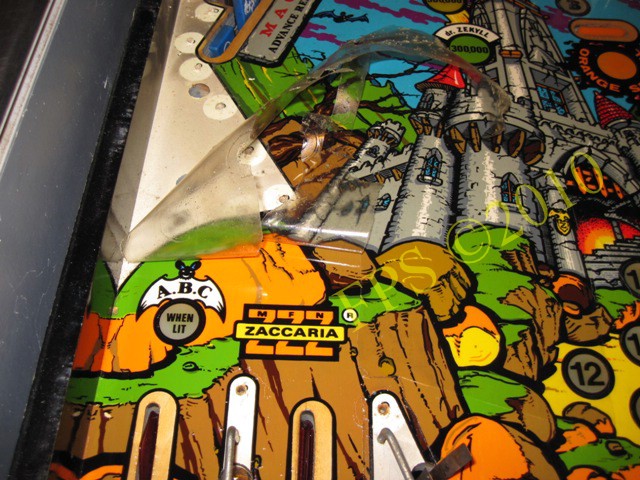

Mylaren som täcker spelplanen från pop bumpers och neråt hade börjat lossna på olika ställen och den var smutsig och repig samt att den hade lossnat runt insert "6". Insert "6" hade sjunkit ner och gjort att mylaren hade spruckit runt inserten. Allt detta sammantaget gjorde att jag bestämde mig för att avlägsna hela mylaren och hoppades på att ingen färg skulle lossna från spelplanen. Det är alltid en risk och mycket arbete med att ta bort en hel mylar från spelplanen, sist jag gjorde detta på Earthshaker så fick jag arbeta mycket med att ta bort limrester från spelplanen och det finns risk att färgen runt inserts släpper.


Magic Castle Playfield refurbishing

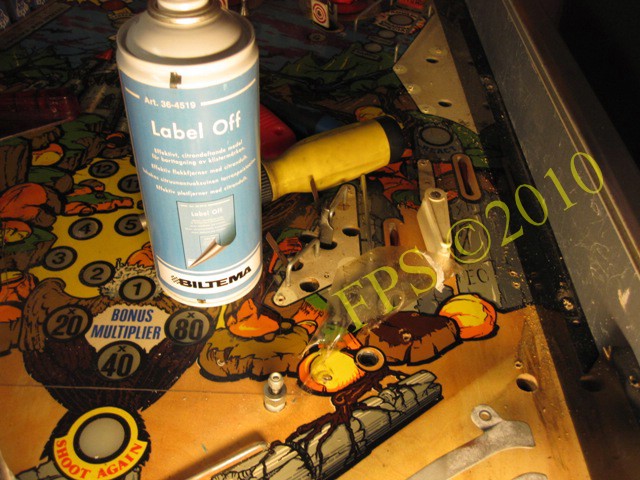

Jag använder Label Off från Svenska Biltema, den används för att lossa klistermärken, en mycket bra produkt som inte skadar spelplanen utan löser endast upp limmet som mylaren sitter fast med. Jag provade med lite först och mylaren lossnade ganska enkelt efter att sprutat med Label Off. Sedan märkte jag att om jag använder rikligt med Label off så löses limmet upp helt och nästan inget lim blev kvar på spelplanen. Detta sparar en hel del arbete med att rengöra limrester efter att mylaren är avlägsnad.


Not: Label off - är ett medel som löser upp gamla limrester och det luktar citron.


Magic Castle Playfield refurbishing

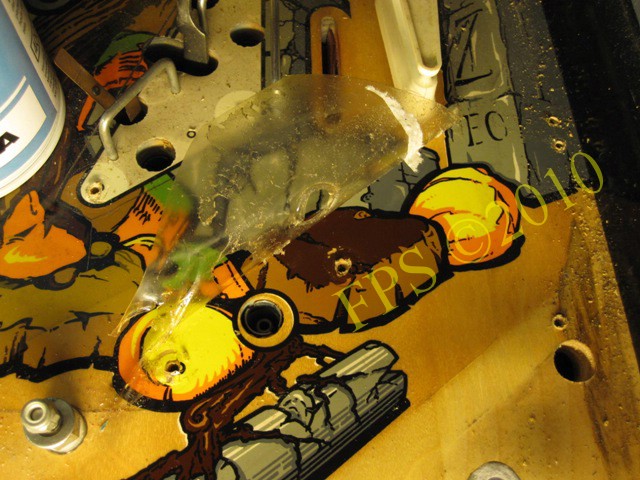

Om man låter Label Off "rinna" med när man ytterst sakta drar av mylaren så hinner den lösa limmet och mylaren lossnar enkelt från spelplanen. Den bästa metoden är att ha spelplanen lite lutad så att Label off "rinner" in mot mylaren samtidigt som man drar av den.


Magic Castle Playfield refurbishing

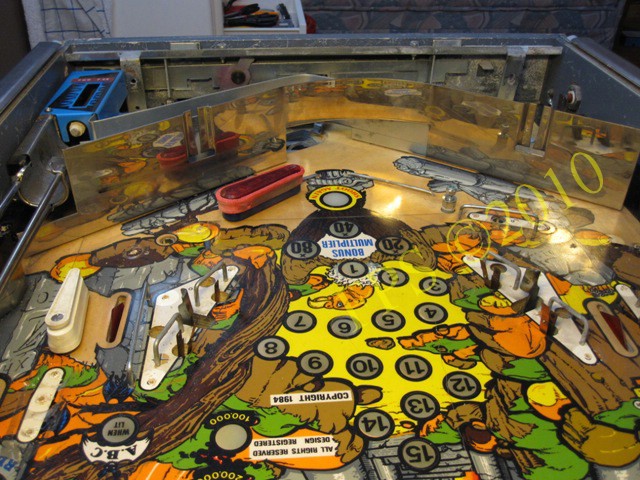

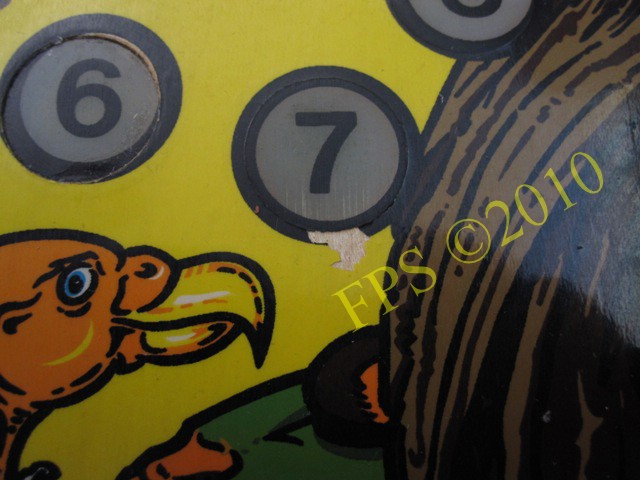

Här ser vi den nedsjunkna inserten "6" och det enda färgsläppet som blev vid borttagning av mylaren var vid insert "7".


POLISH PLAYFIELD


Magic Castle Playfield refurbishing

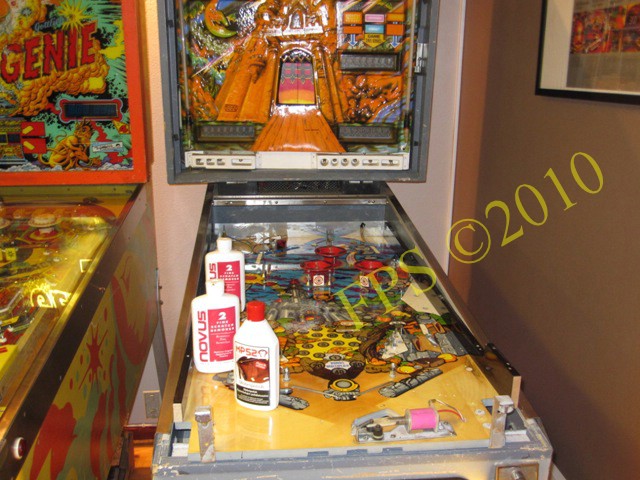

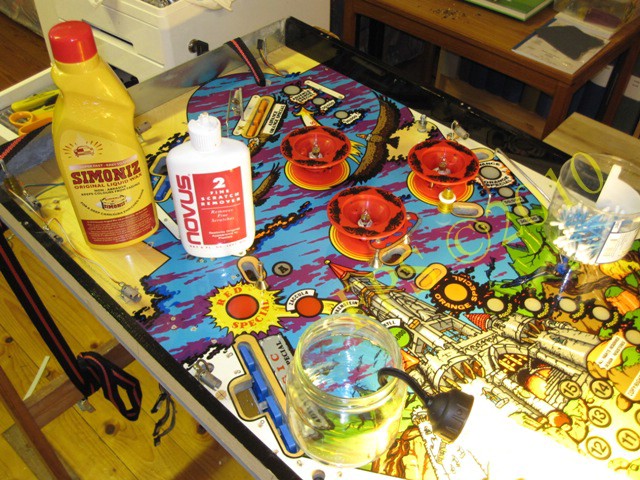

Spelplanen rengörs med Novus #2 och sedan Möbelpolish för att slutligen putsas med Carniuba wax.


Magic Castle Playfield refurbishing


Rengöring av spelplanen med Novus #2.


Magic Castle Playfield refurbishing


Putsning av trådräcken med Autosol och en Scotch Brite dyna.


Magic Castle Playfield refurbishing

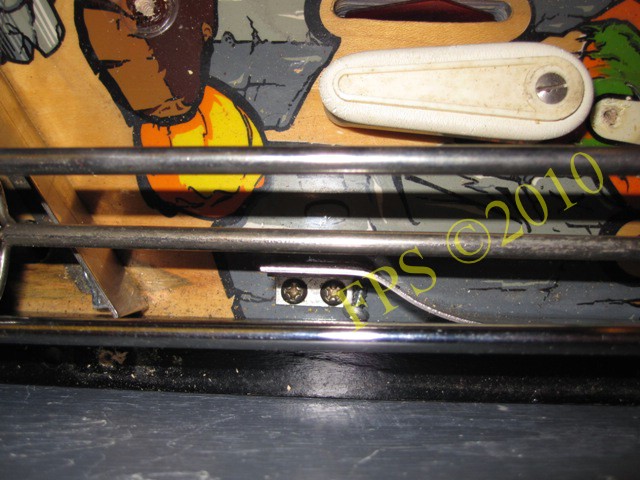

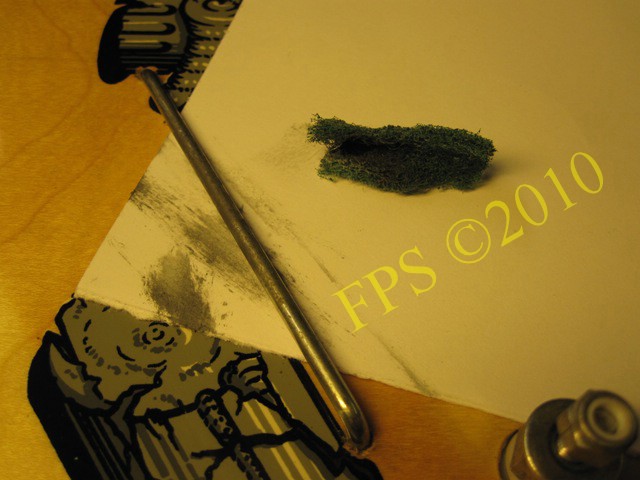

För att skydda spelplanen när jag putsar metal skenorna nedanför flipprarna lägger jag ett papper mellan spelplanen och tråden.


TEAR DOWN ASSEMBLIES


Magic Castle Playfield refurbishing

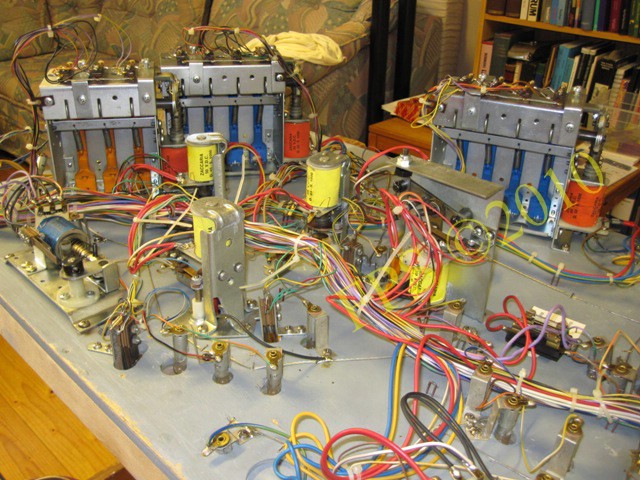

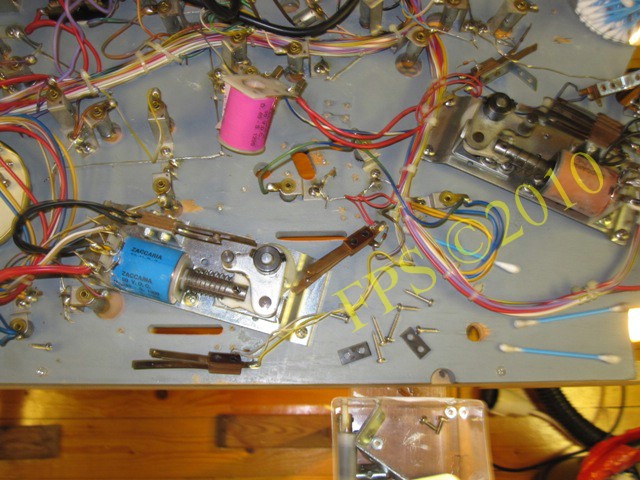

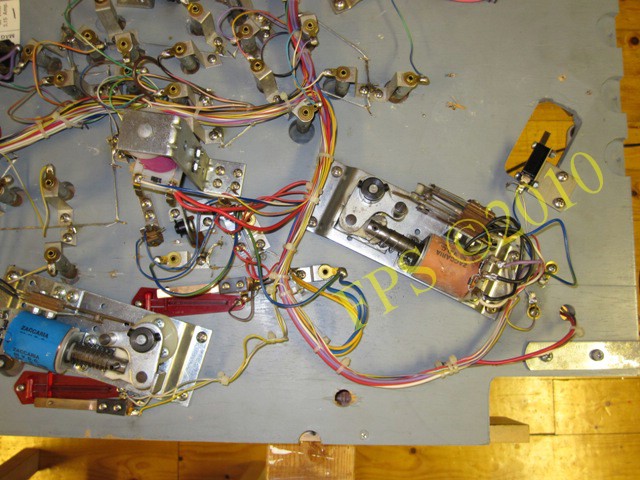

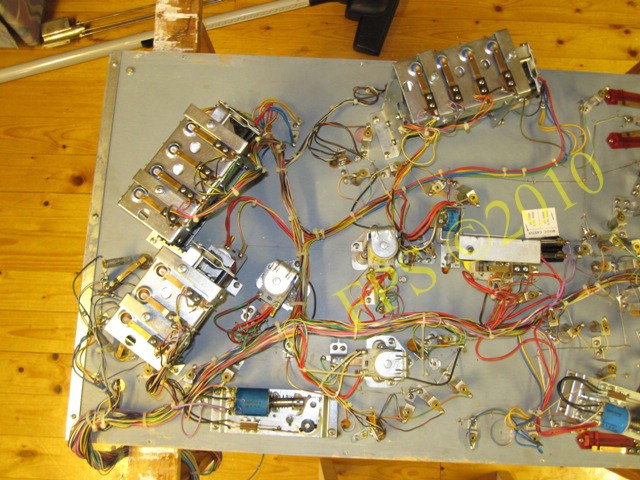

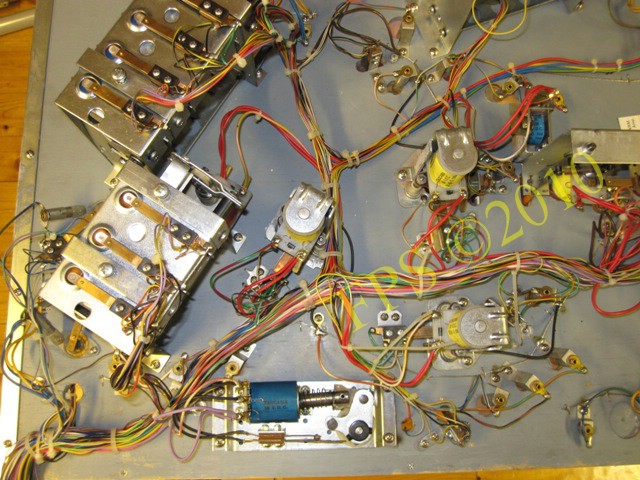

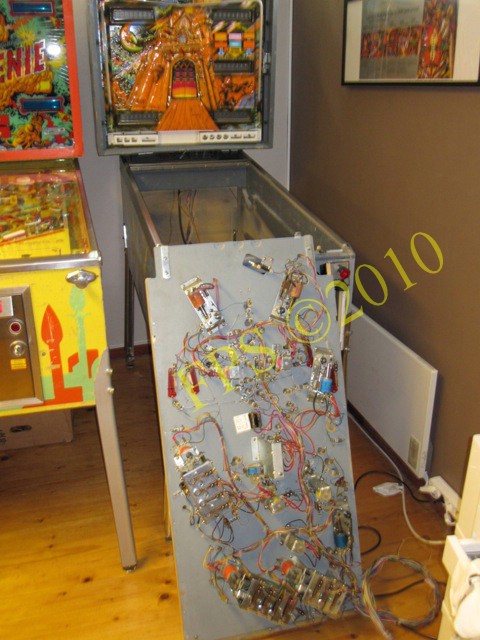

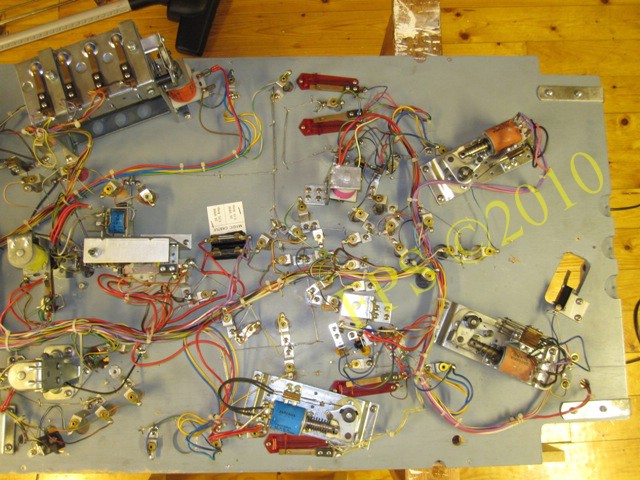

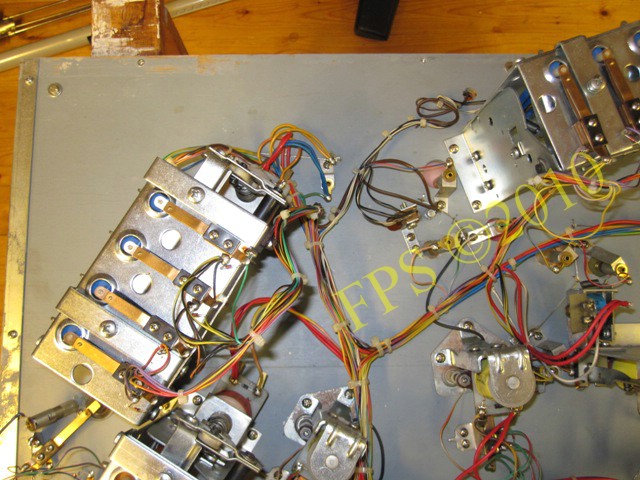

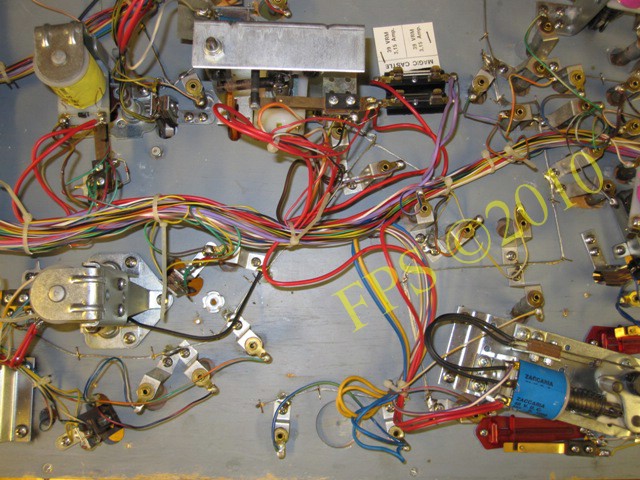

Spelplanen utlyft ur kabinettet och nu är det dags att montera isär alla enheter på undersidan av spelplanen för genomgång och rengöring, drop target banks, pop bumpers, stand up targets.


Magic Castle Playfield refurbishing

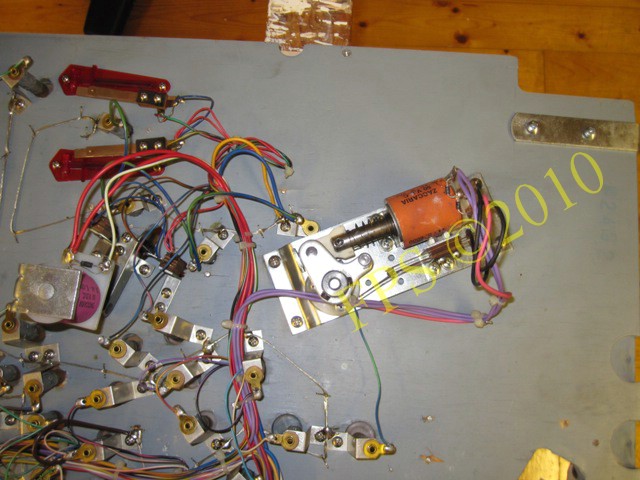

Alla detaljer på undersidan av spelplanen kommer att rengöras och alla dioder på solenoider (Coils) samt kontakter (Switches) kommer att bytas ut, Coil diode = 1N4004, Switch diode = 1N4148.


Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing


Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing


Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing


Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing


Magic Castle Playfield refurbishing

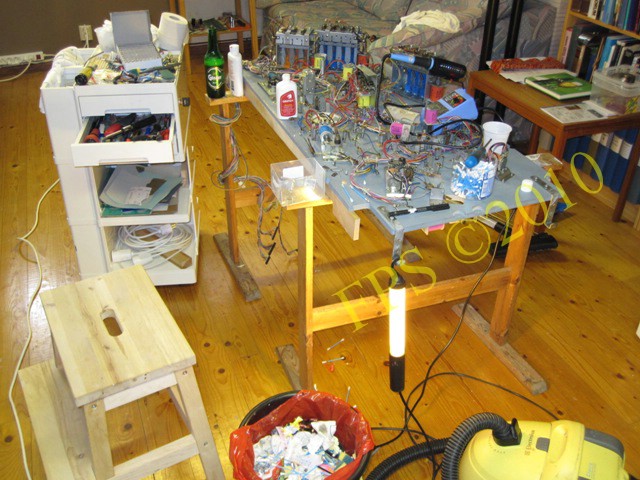

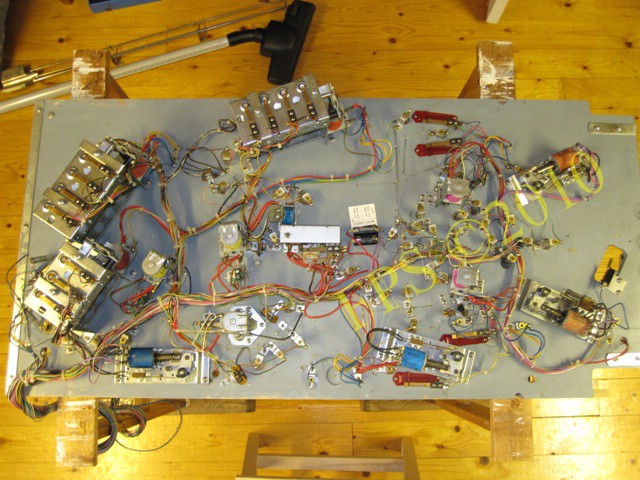

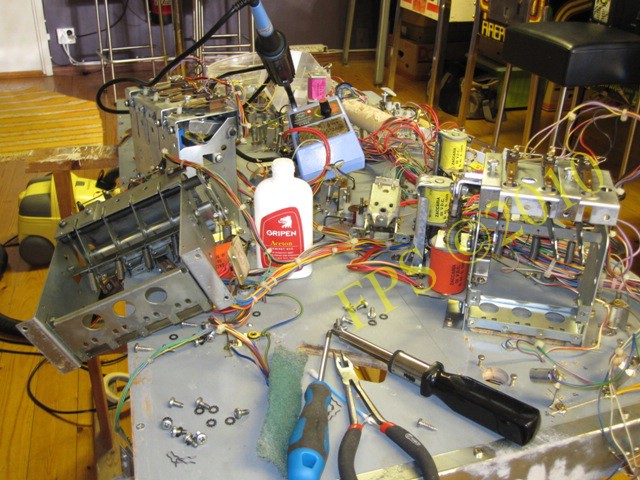

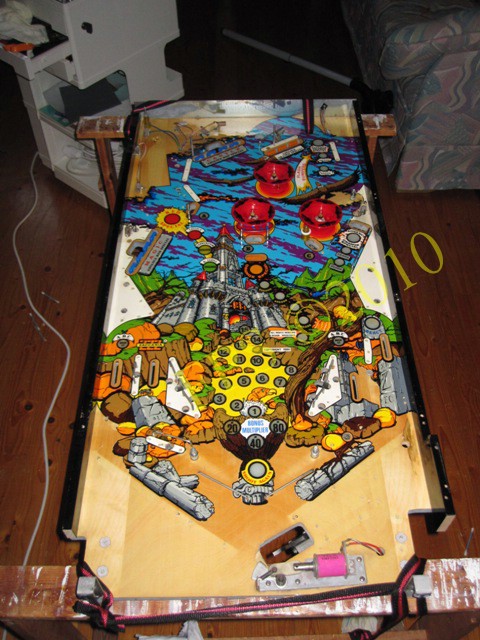

Spelplanen ligger upplagd och fastspänd på två bockar så nu är det enkelt att arbeta med alla enheter.


Magic Castle Playfield refurbishing

Det finns en del enheter att gå igenom samt att alla lampor byts ut från #44 till #47.


Magic Castle Playfield refurbishing

Rengöring av kontakter för inlane/outlane.


Magic Castle Playfield refurbishing

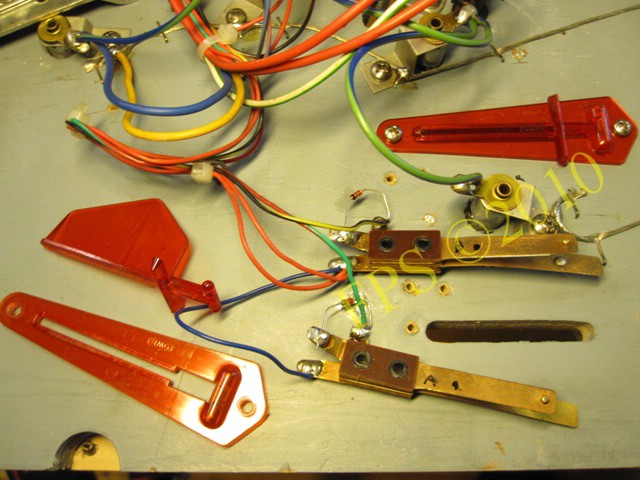

Roll over switch på inlane/outlane består av två detaljer i plast, en plastskena som sticker upp genom ett hål i spelplanen, lite annorlunda mot vad man är van vid där det traditionella är att en bockad metaltråd går upp i spelplanen.


Magic Castle Playfield refurbishing

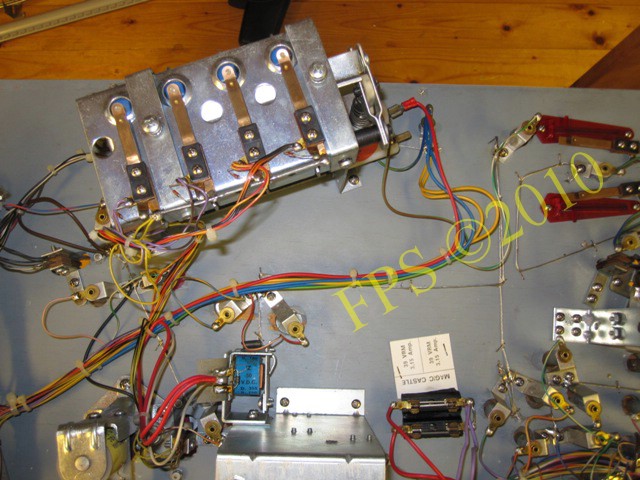

På undersidan av spelplanen sitter två säkringar 3,15 A för solenoider.


Magic Castle Playfield refurbishing

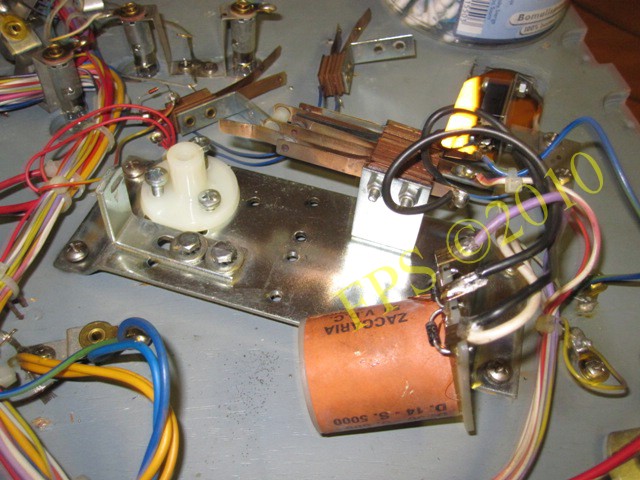

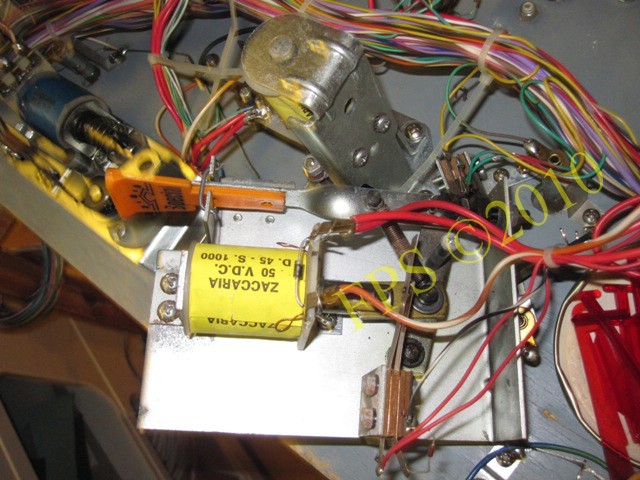

Höger flipperenhet med extra kontakt för att aktivera den övre flippern.


Magic Castle Playfield refurbishing

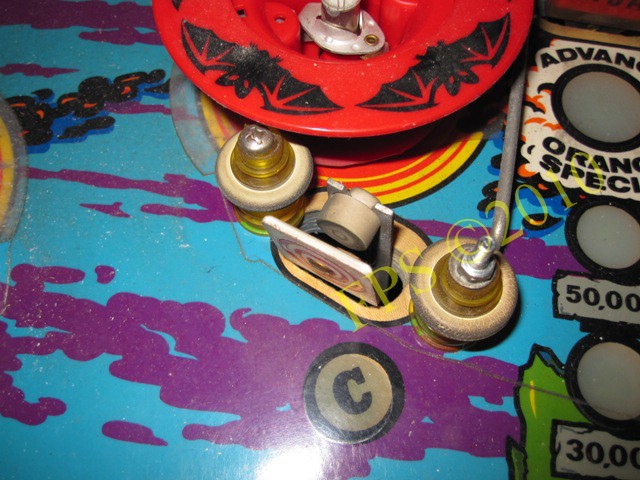

Single moving target som sitter mitt på spelplanen.


Magic Castle Playfield refurbishing

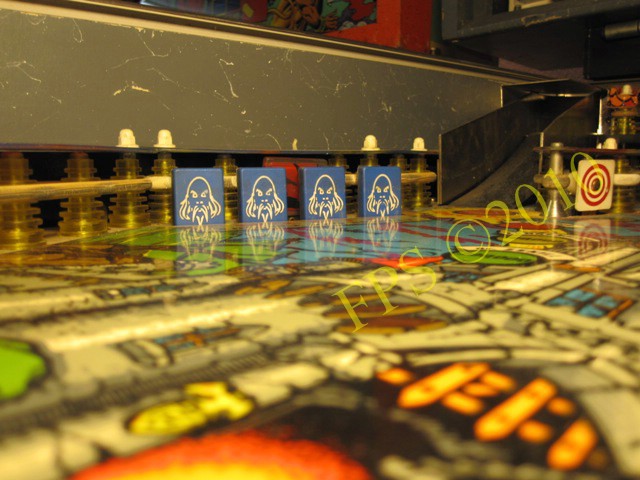

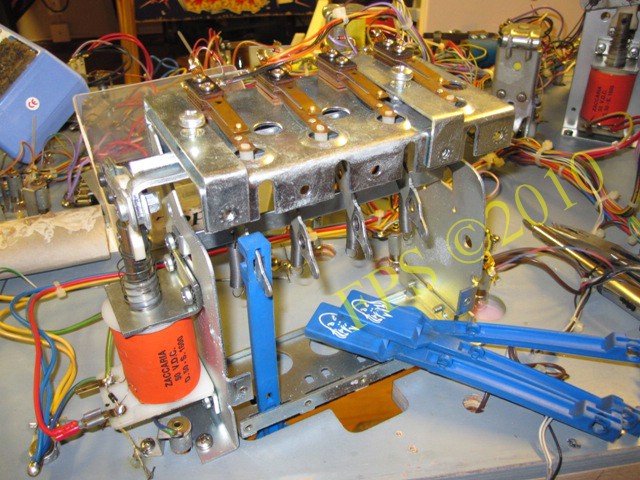

Drop target bank nedmonterad för rengöring.


Magic Castle Playfield refurbishing

Många skruvar blir det att hålla reda på, har man gjort en innan så vet man ungefär hur de är uppbyggda men ta mycket bilder så att man kommer ihåg hur de ska monteras ihop igen.


Magic Castle Playfield refurbishing

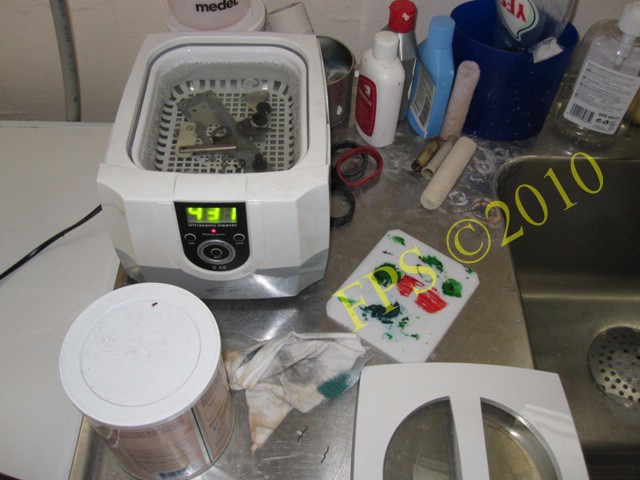

Alla delar rengörs i ultraljudstvätten och sköljs sedan i rinnande vatten.


ÖVRE DÄCK - DRAWBRIDGE


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

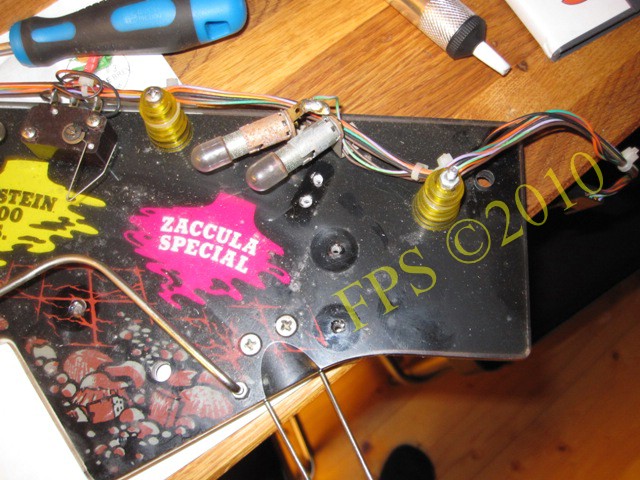

Så här såg övre däck (Drawbridge) ut innan rengöring.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

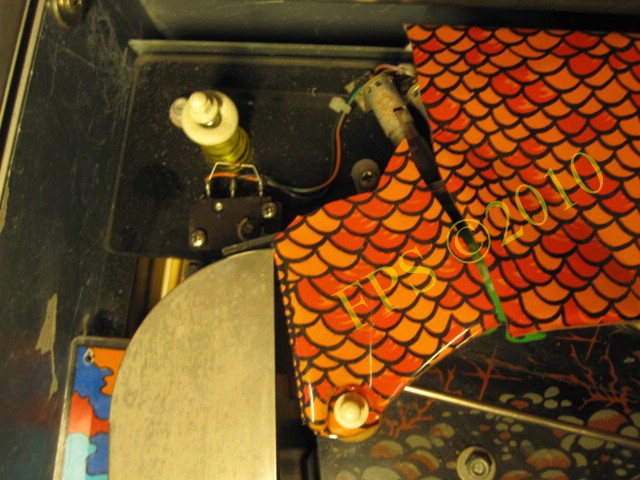

Plasten som sitter på övre däck var sprucken så den lagade jag med tvåkomponentlim (Adralite) och för att förstärka lagningen limmade jag fast en plastbit som förstärkning på dess baksida.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing

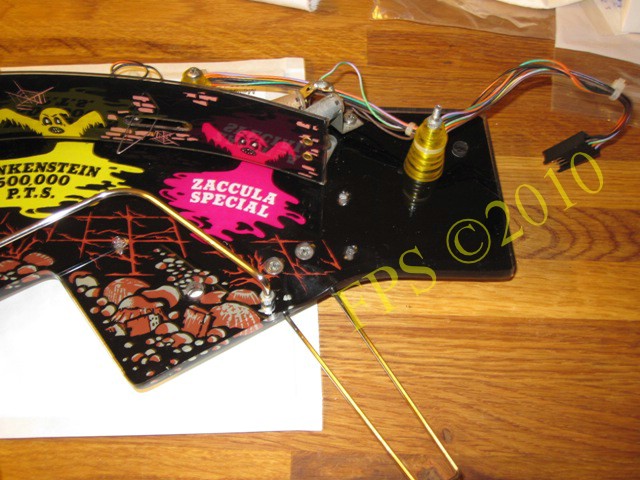

Övre däck rengjort.


PLAYFIELD PARTS REBUILD


Magic Castle Playfield refurbishing

Slutlig putsning av spelplanen innan återmontering av spelplansdetaljer.


Magic Castle Playfield refurbishing

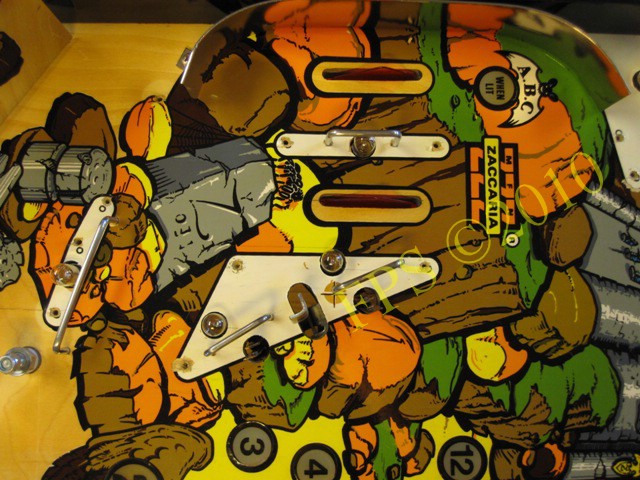

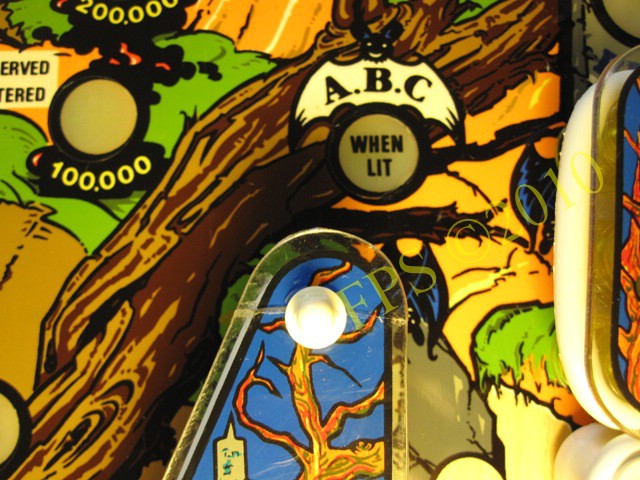

Nu är spelplanen riktigt fin igen efter all putsning.


Magic Castle Playfield refurbishing

Området vid loopen.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

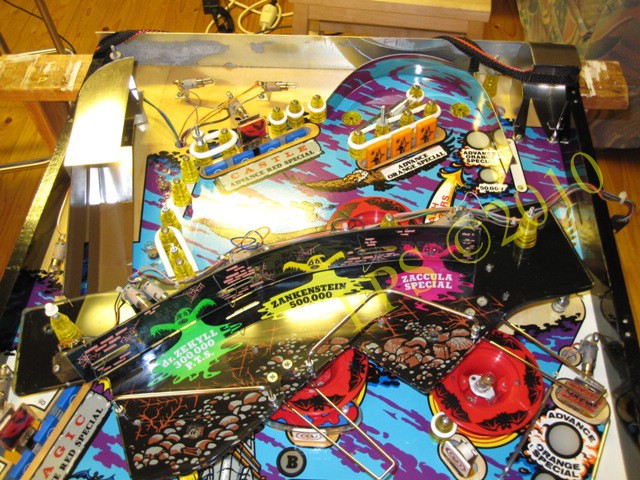

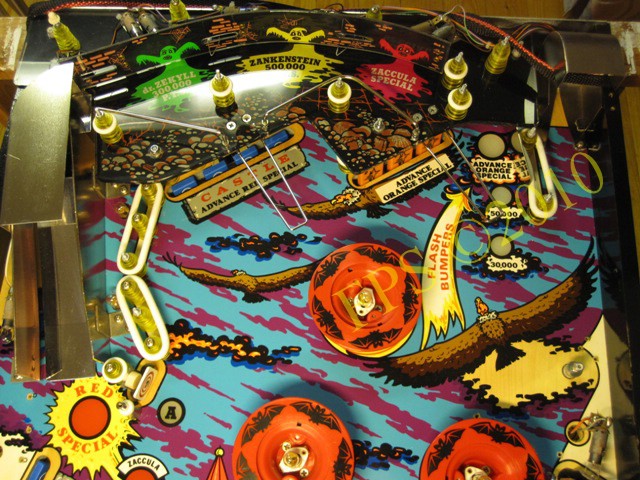

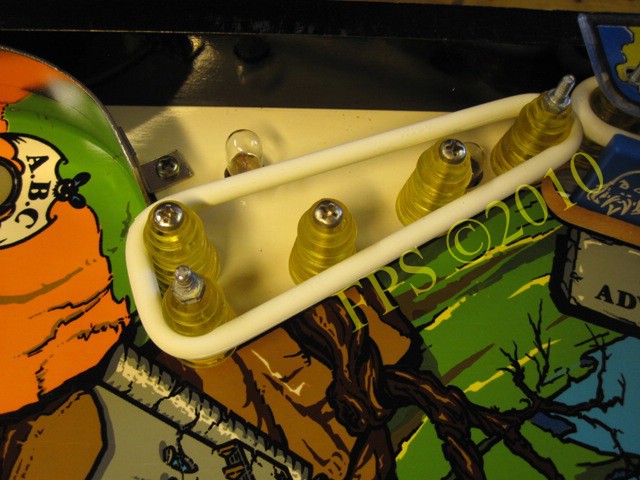

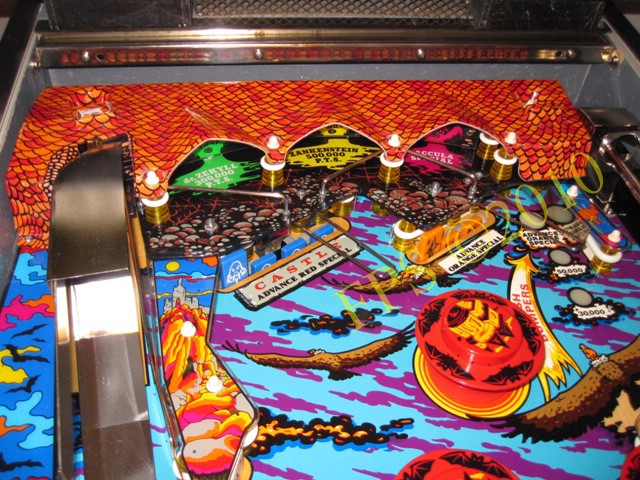

Övre spelplanen efter att övre däck och gummiringar är monterade.


Magic Castle Playfield refurbishing

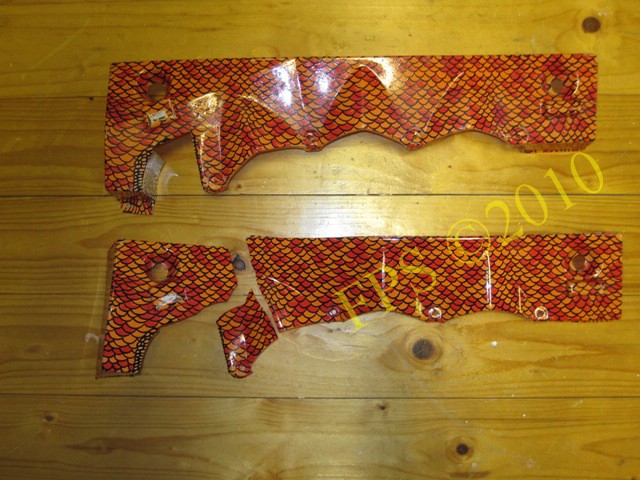

Taket till övre spelplanen hade spruckit i tre delar. Som tur var kom jag över ett begagnat tak på E-bay och jag tror att det hade blivit svårt att laga det befintliga taket.


Magic Castle Playfield refurbishing

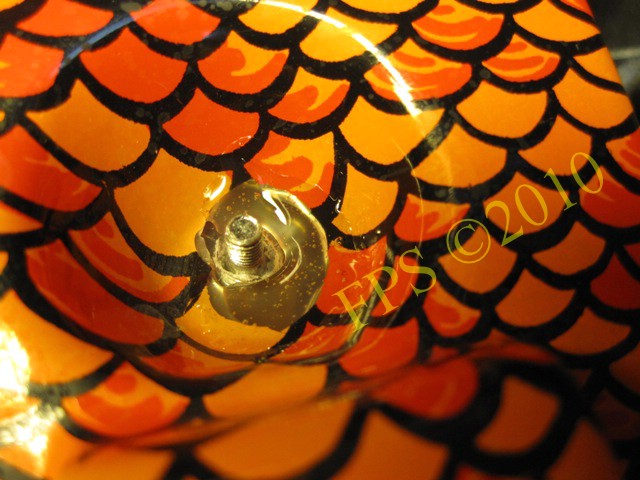

Infästningshålen i det begagnade taket hade gått sönder. Jag fick skapa nya infästningar till taket med hjälp av plastbitar som jag borrade hål i och sedan fäste till taket.


Magic Castle Playfield refurbishing

Här ser vi plastbiten med det borrade hålet fäst till taket med smältlim.


Magic Castle Playfield refurbishing

Det syns inte att taket är limmat till platsbitarna då infästningarna ligger nedsänkta under takets övre plan.


Magic Castle Playfield refurbishing

Taket på plats och det blev riktigt bra.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

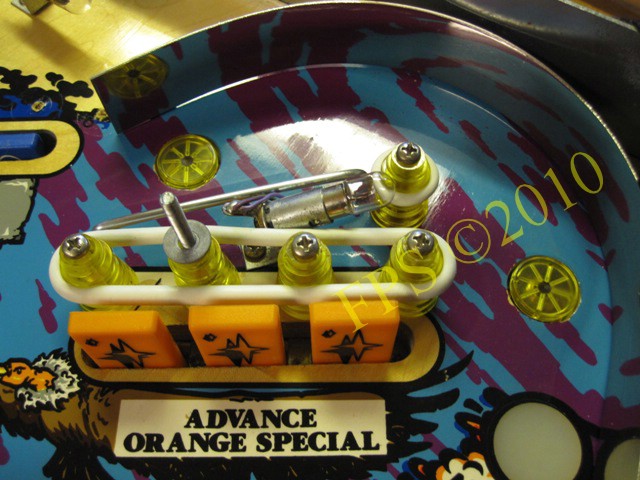

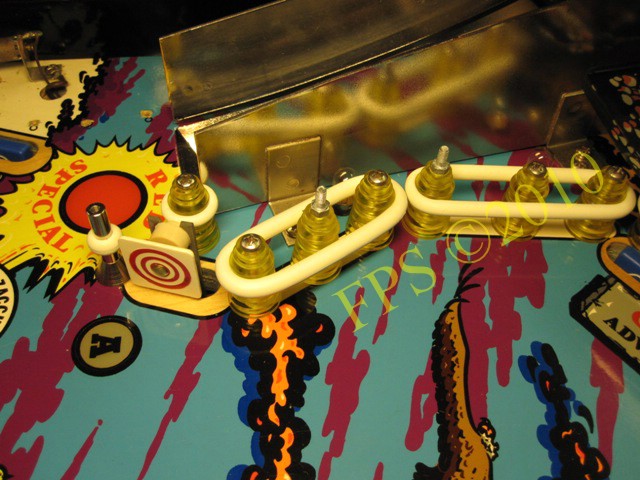

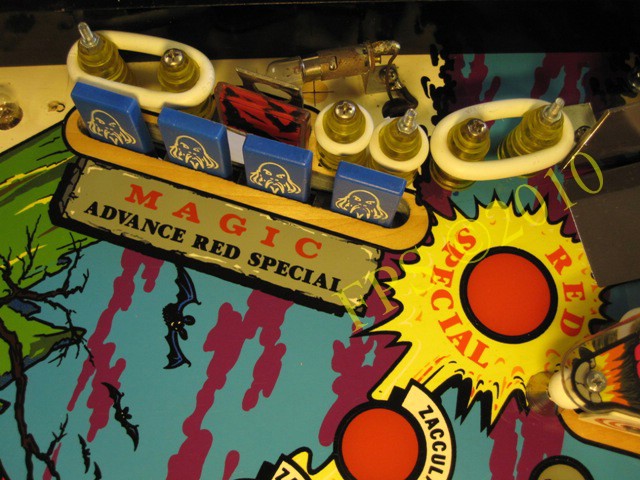

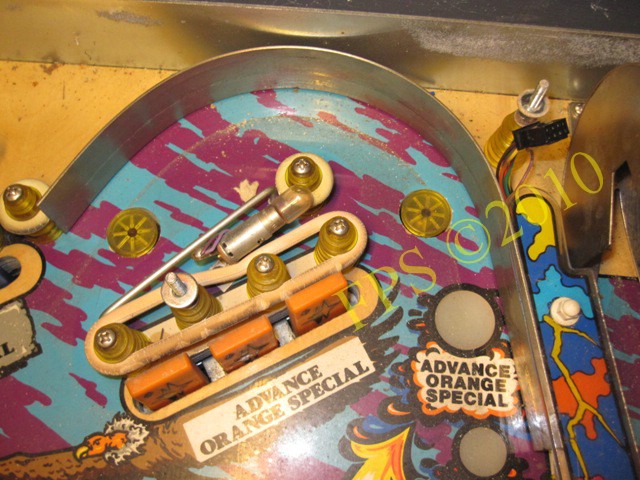

Den #1" gummiring som syns nederst i bilden blev för tjock så drop targets fastnade i denna ring så den byttes mot två stycken #5/16" gummiringar.


Magic Castle Playfield refurbishing

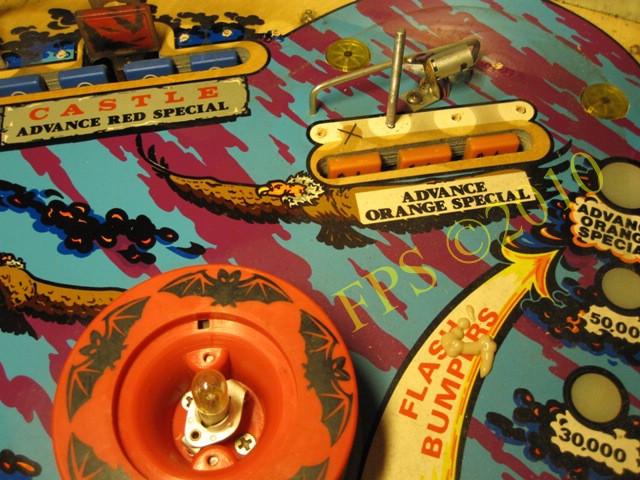

Pop bumpers och övre flipper, jag funderade länge på om jag skulle ha röda eller svarta flippergummin, original enligt Flyer sitter det vita gummiringar på flipprarna, men valet föll på svarta då det kanske ger bättre spelkänsla.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

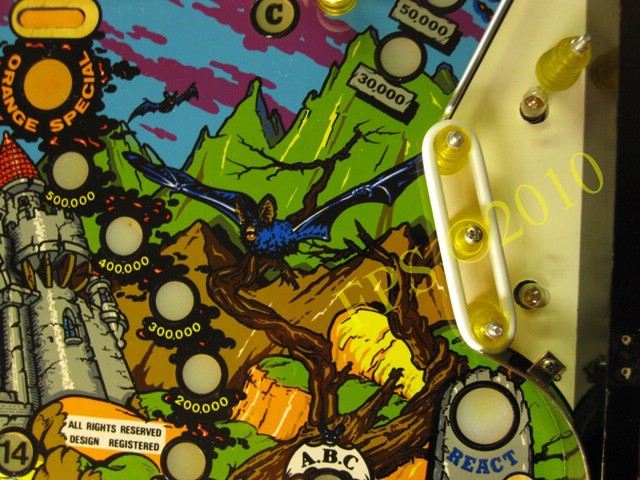

React flipper har en #1" gummiring som flippergummi.


Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing

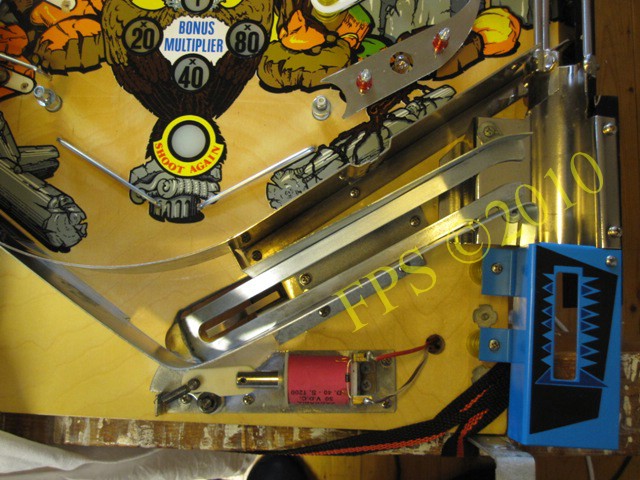

Utskjutarrampen och utskjutaren rengjord.


Magic Castle Playfield refurbishing

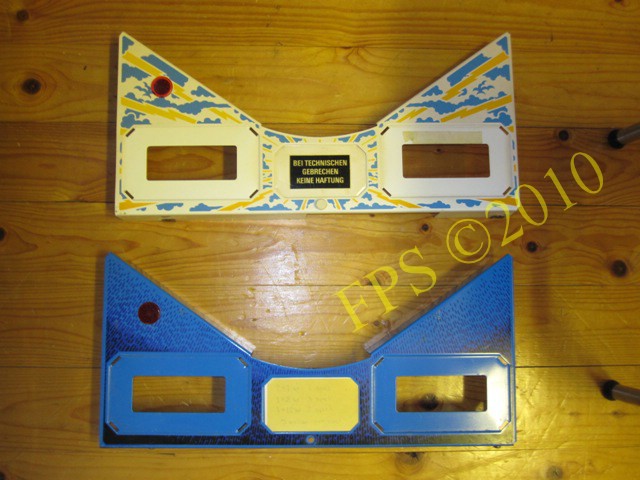

Apron som satt på mitt exemplar av Zaccaria Magic Castle hörde till ett Soccer Kings men på E-bay hittade jag ett Apron till ett Zaccaria Magic Castle och lyckan var total, thanks to Peter in Germany.


Note: Den övre Apron i bilden är den rätta som ska vara till Zaccaria Magic Castle.


Magic Castle Playfield refurbishing

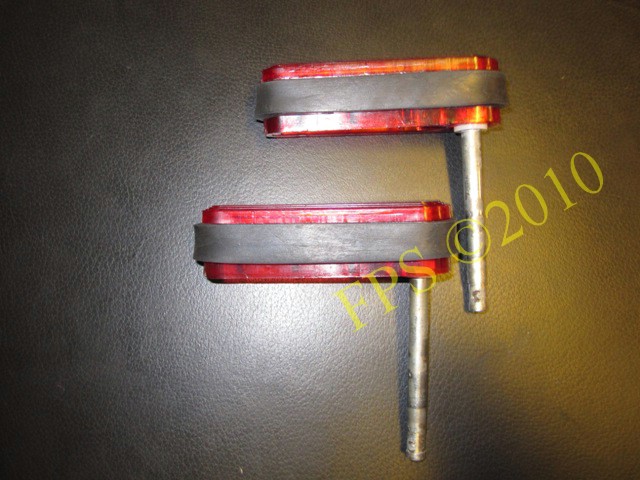

Som jag tidigare nämnt så satt det blåa flipperkroppar på mitt Zaccaria Magic Castle och original ska det vara röda så Peter hade även dessa till salu.


Magic Castle Playfield refurbishing   Magic Castle Playfield refurbishing

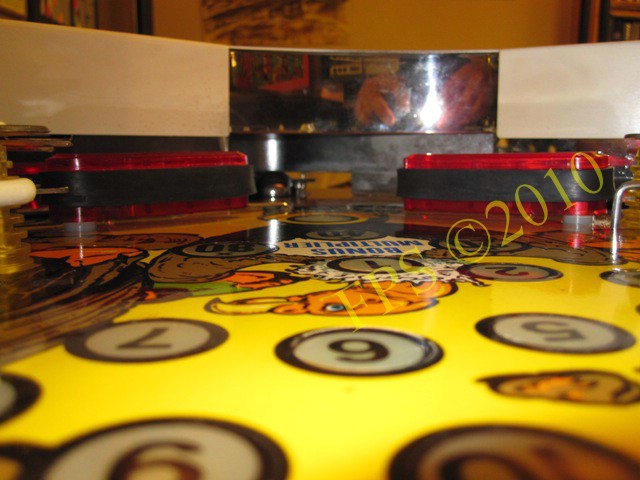

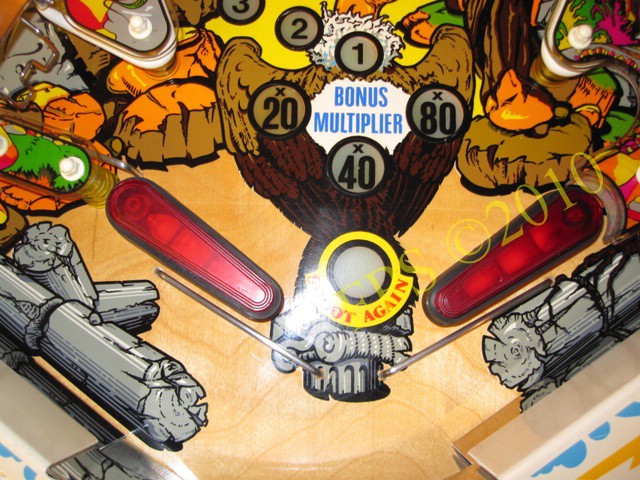

Röda flipprar installerade.


Magic Castle Playfield refurbishing

Även här fick jag byta ut den #1" gummring som sitter längst till vänster i bild mot två stycken #5/16" gummiringar så att inte drop targets skulle fastna i ringen.


Magic Castle Playfield refurbishing

Plasten över höger sling shot lagad.


Magic Castle Playfield refurbishing

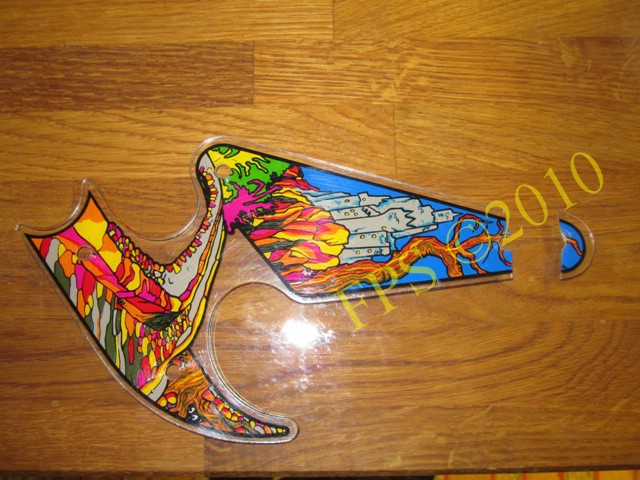

Som tur var återfanns den trasiga delen till plasten när mina barn lekte med en flipperkula på spelplanen.


Magic Castle Playfield refurbishing

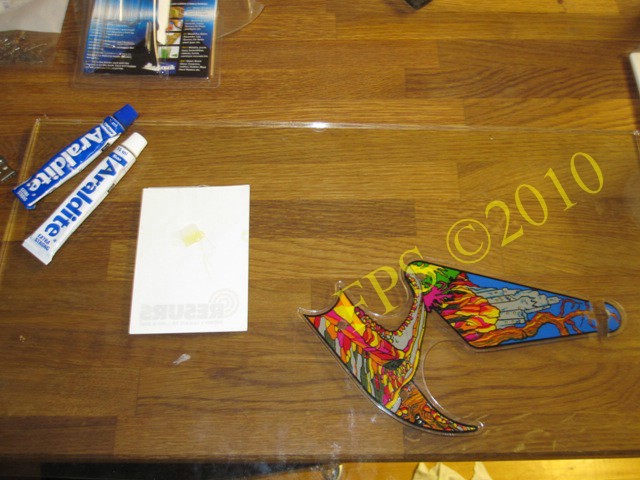

Plasten limmas ihop med ett tvåkomponetslim, Araldite.


Magic Castle Playfield refurbishing

Magic Castle Playfield refurbishing

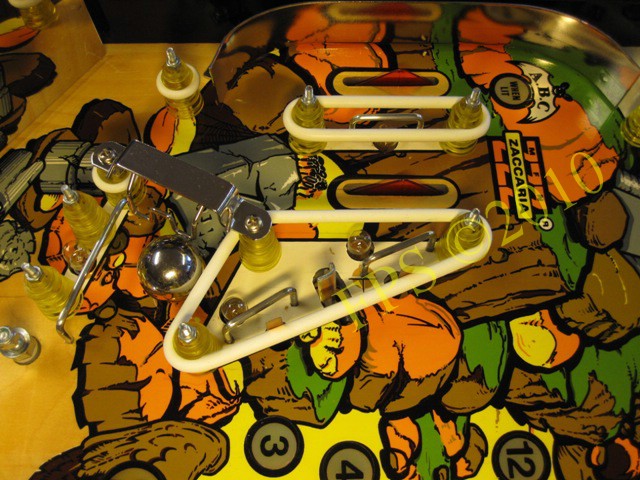

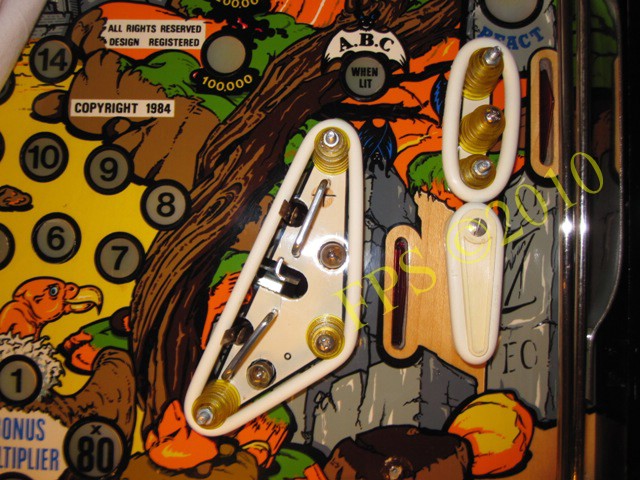

Höger Sling shot återmonterad och switchar justerade.


Magic Castle Playfield refurbishing

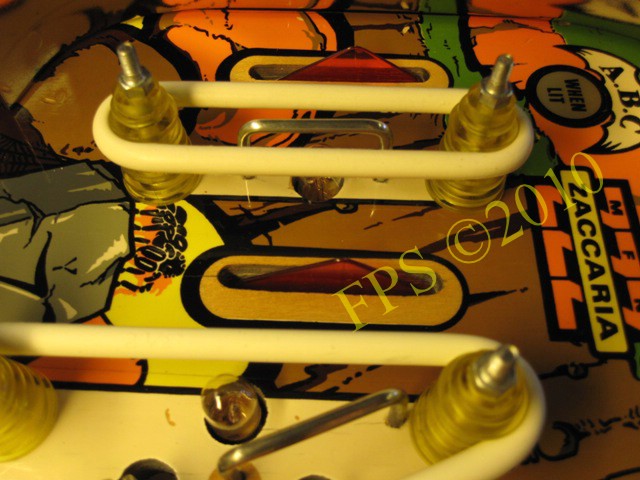

Här ser vi de röda plastfenorna komma upp ur hålen i inlane/outlane, riktigt snyggt.


Magic Castle Playfield refurbishing

Nu återstår det bara att montera alla spelplansplaster så är hela över- och undersidan av spelplanen rengjord och genomgången, see sidan Finished project för slutresultatet.
