WMS Space Mission Refurbishing project - Part II!

WILLIAMS SPACE MISSION (EM) 1976 - PLAYFIELD REFURBISHING

GENOMGÅNG UNDERSIDAN SPELPLANEN

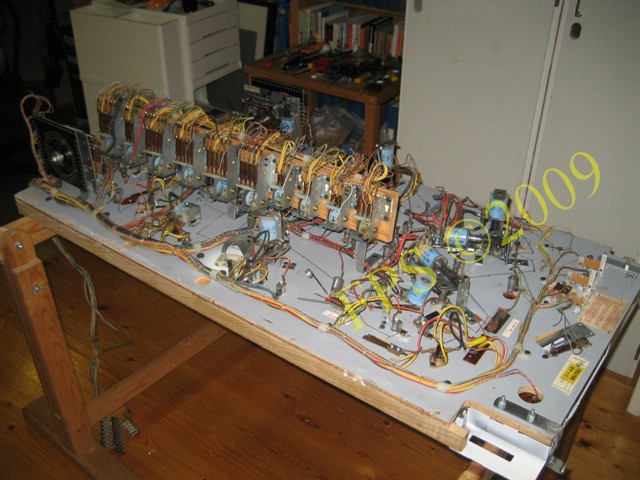

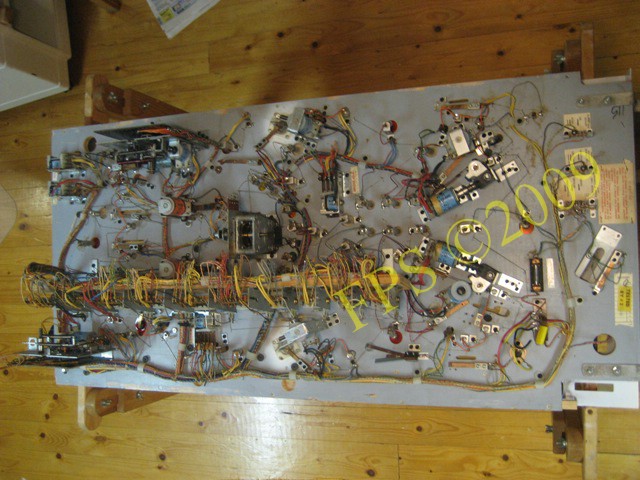

Undersidan av spelplanen innan rengöring och genomgång av alla delar.

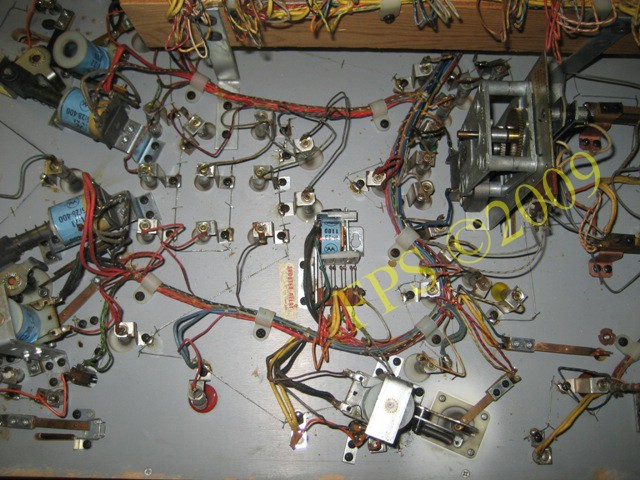

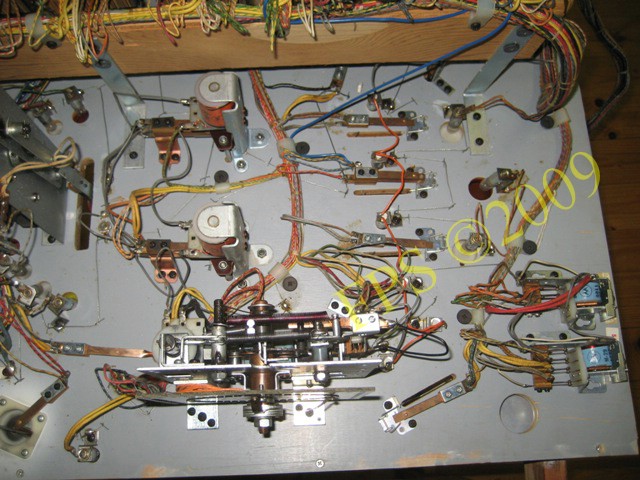

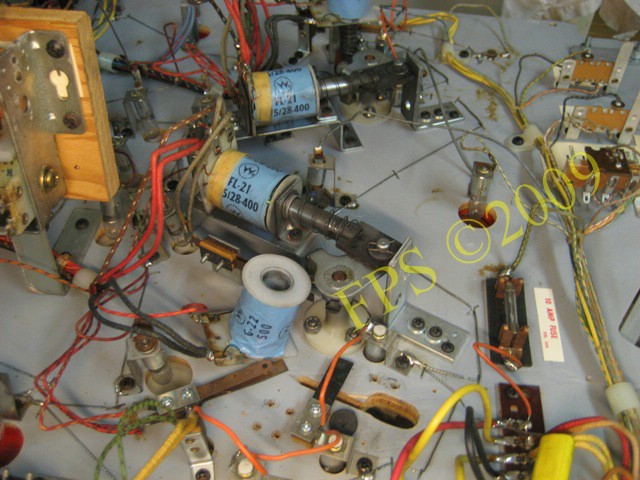

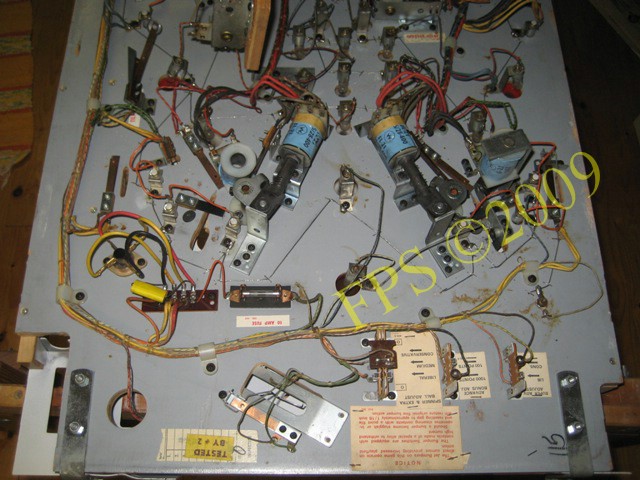

Nedre delen av undersidan med flippers.

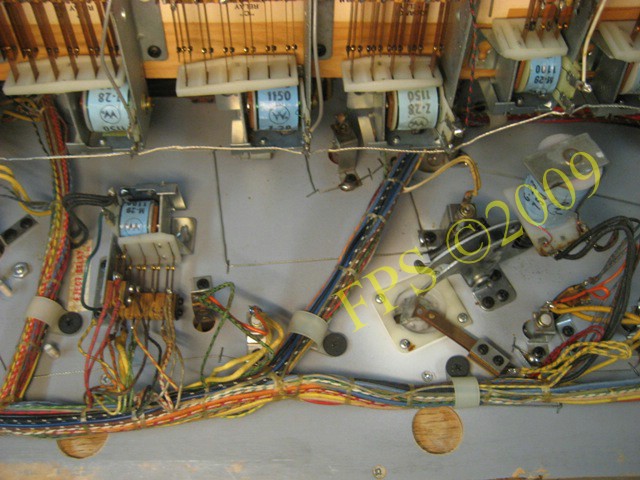

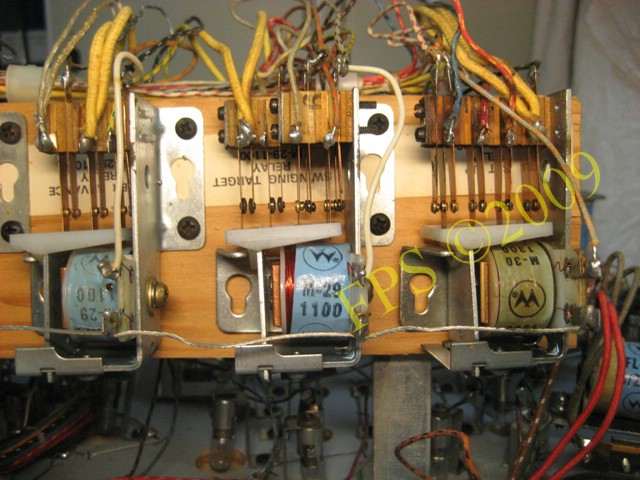

Här ser vi en del av reläbanken som sitter under spelplanen. Jag rengör och verifierar alla kontaktblad mot manual.

SWINGING TARGET MOTOR

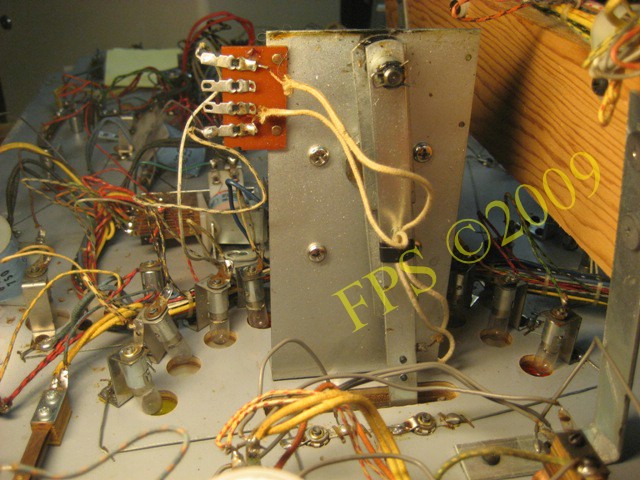

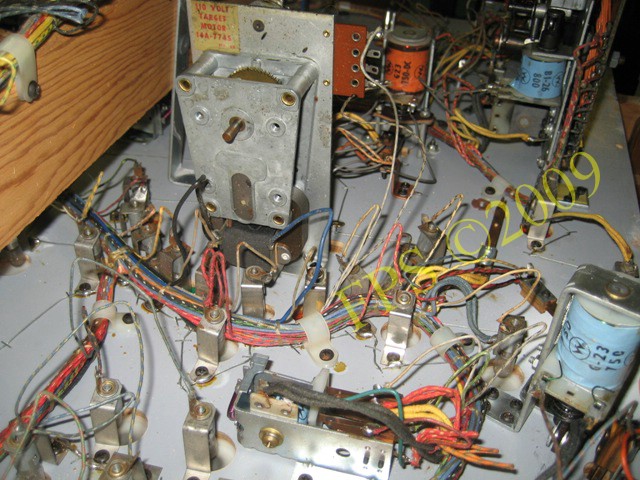

Swinging target motorn består av en konsol med motor och kugghjul samt en arm som föbinder target på ovansidan av spelplanen. Jag plockar ner armen och rengör axeln som den sitter på. Några droppar olja på kugghjulen och Super Lube fett på axeln och armen rör sig fram och tillbaka mjukt igen.

STEPPER UNITS

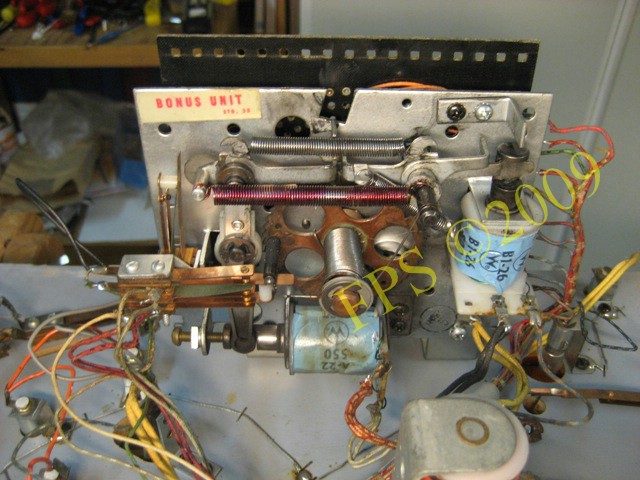

Stepper units - Bonus enheten plockas isär och rengörs för optimal funktion.

FLIPPERS

De EM (elektromekaniska) Williams spelen från denna tidsera har första generationens flippers. De består av separata delar, en konsol för montering av solenoid, plast bussning, coil stop och crank stop. Dessa delar sitter skruvade direkt i spelplanen och inte på en gemensam konsol vilket resulterar i något mindre kvicka flipprar. Flipprarna är en viktig del av spelet då de sammanbinder spelaren med flipperspelet. Därför är det viktigt att ha bra fungerande flippers! Se vidare mitt Williams Firepower projekt för andra generationens flippers.

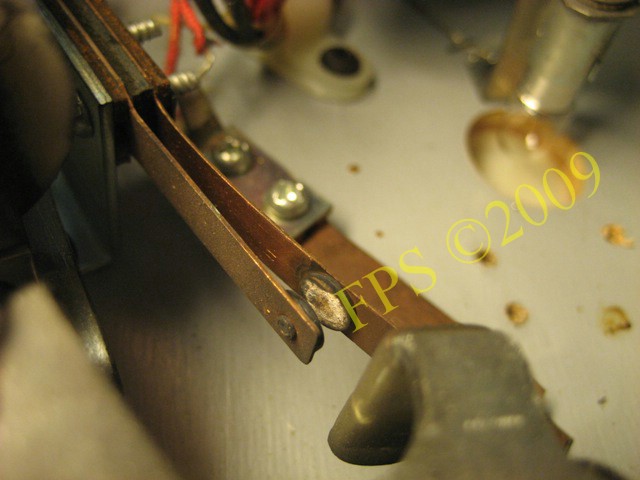

EOS (End OF Stroke) kontakterna hade mycket oxidation vilket försämrar flippers prestanda.

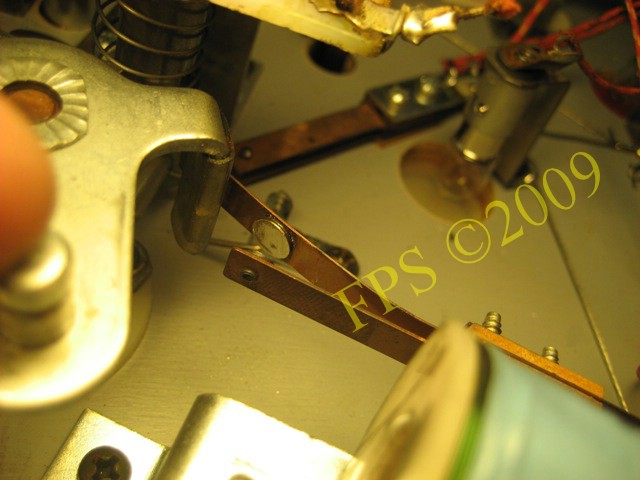

Jag filar bort all oxidation på EOS kontakterna tills de blir blanka och får plana fina kontaktytor igen.

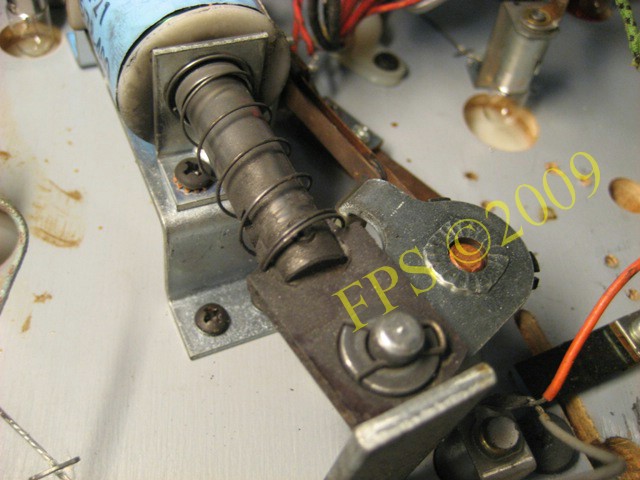

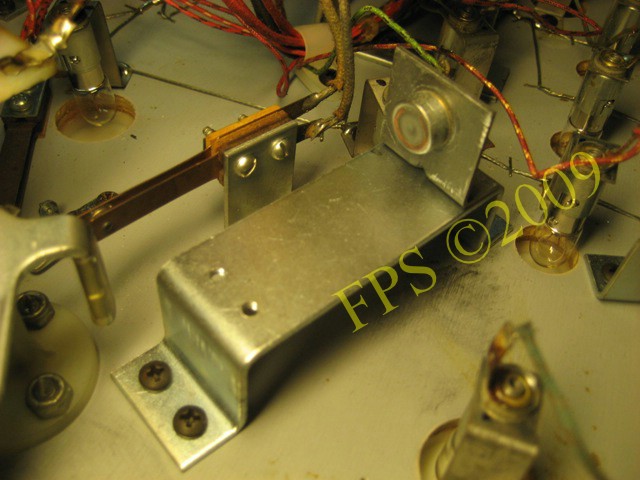

Det var mycket smuts på plunger och länkage (crank).

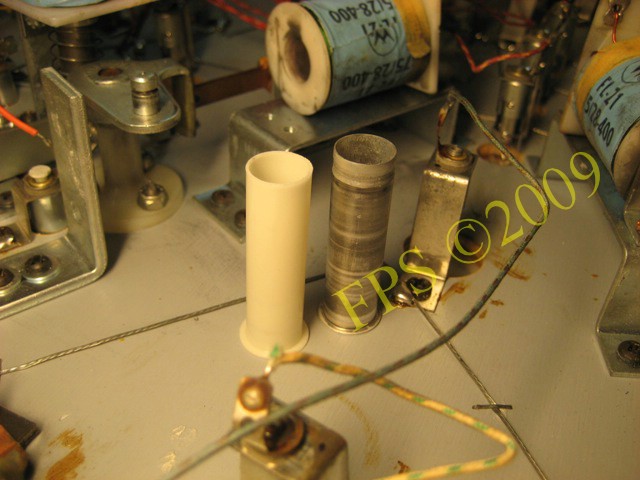

Jag ersätter flipper coil sleeve med nya i plast.

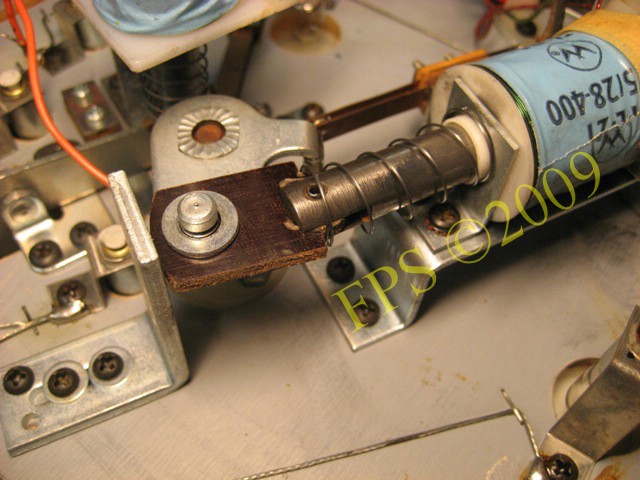

Här ser vi flipper efter genomgång.

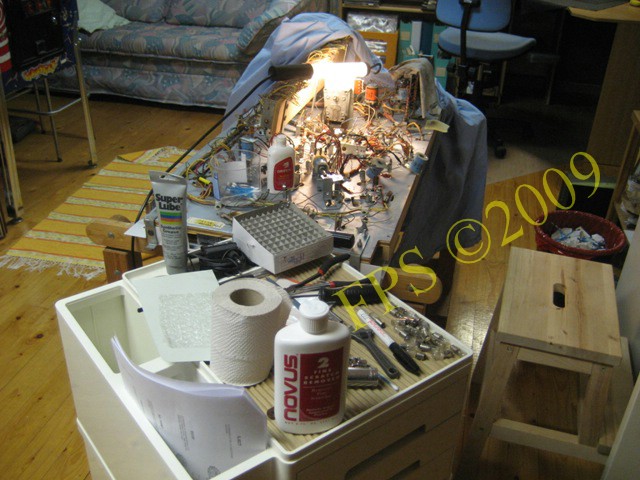

Lite bra att ha grejer vid rengöring av spelet.

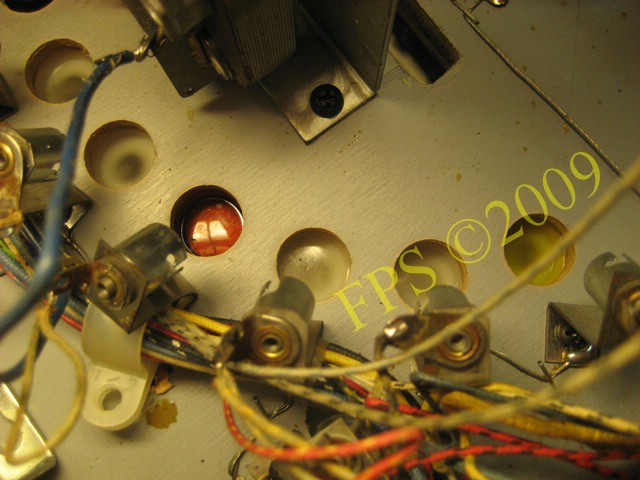

Rengöring av inserts med Novus 2 och byte av lampor från #44 till #47.
