Bally CFTBL (WPC) 1992 Refurbishing Project - Part I!

CREATURE FROM THE BLACK LAGOON - PLAYFIELD REFURBISHING



CFTBL Playfield refurbishing

Då var det dags att shoppa spelplanen på CFTBL efter att ha varit i min ägo i drygt 2 år. Det har aldrig funnits tid att ta tag i shoppningen då det hela tiden har kommit nya flipperprojekt att arbeta med. Men nu ska den få sig ett lyft.

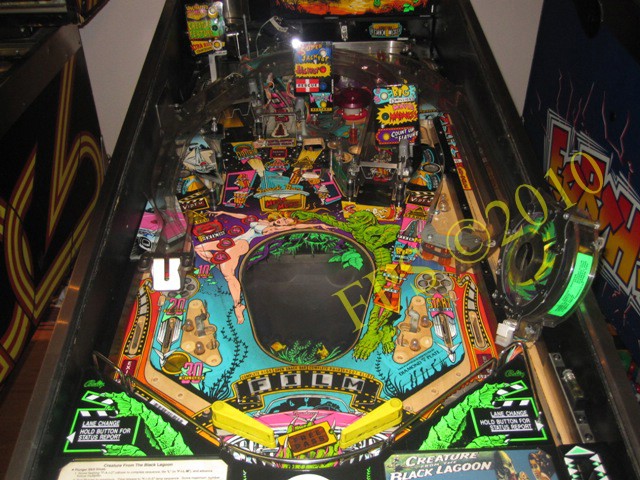

SPELPLANEN INNAN RENGÖRING


CFTBL Playfield refurbishing

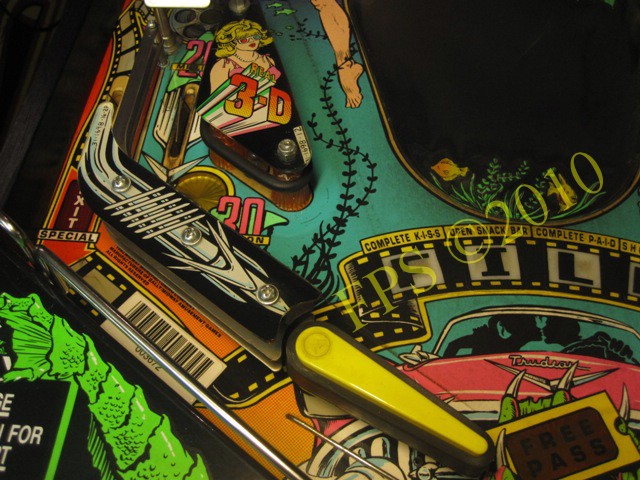

Vänster sida vid slingshot.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

Höger sida vid Bowl ramp.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

Vänster sida vid inlane och ball drop från ramp.


CFTBL Playfield refurbishing

Ingången till K-I-S-S banan.


CFTBL Playfield refurbishing

Området vid Snack Bar hålet.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

Ingången till Center rampen och Slide banan.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

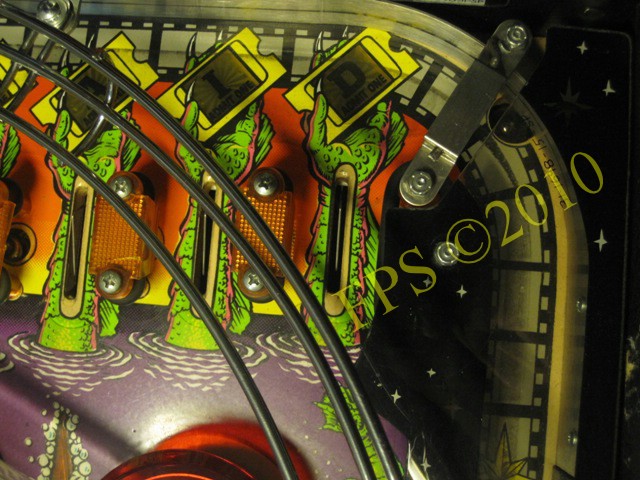

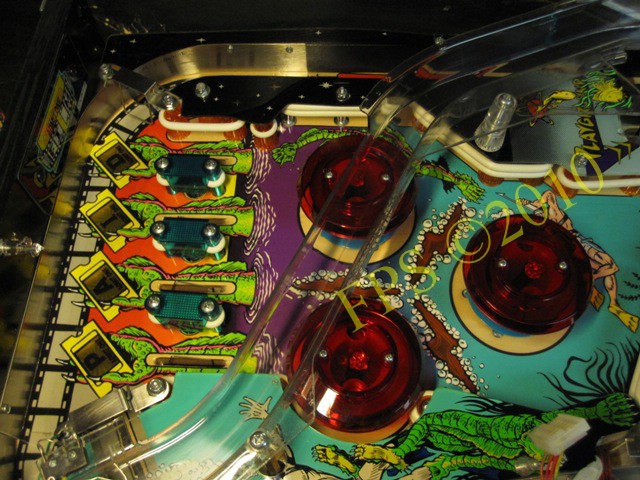

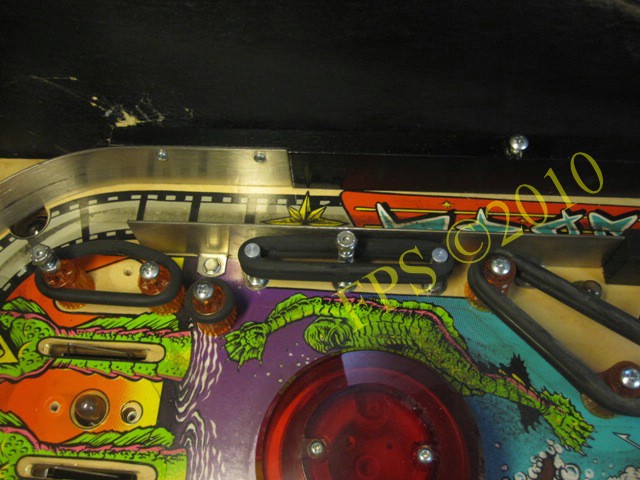

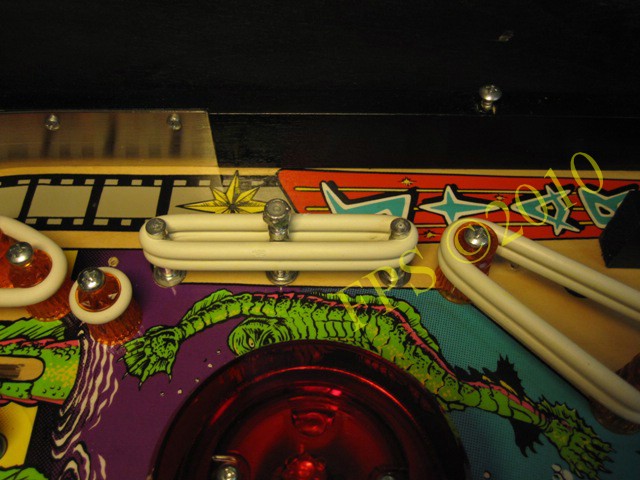

Övre området vid P-A-I-D lanes.

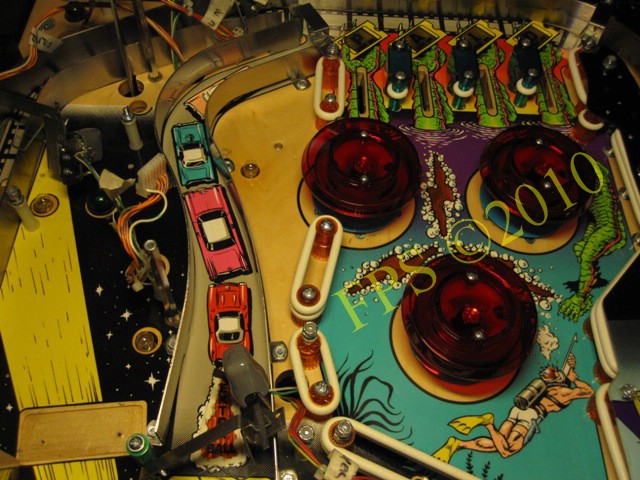

CFTBL Playfield refurbishing

Det var mycket smuts på spelplanen runt pop bumpers.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

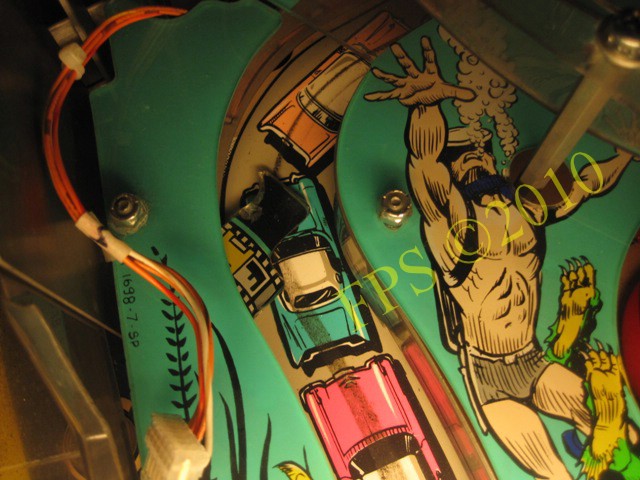

Ball view vänster ramp och Hey, Move Your Car! samt höger ramp.


CFTBL Playfield refurbishing

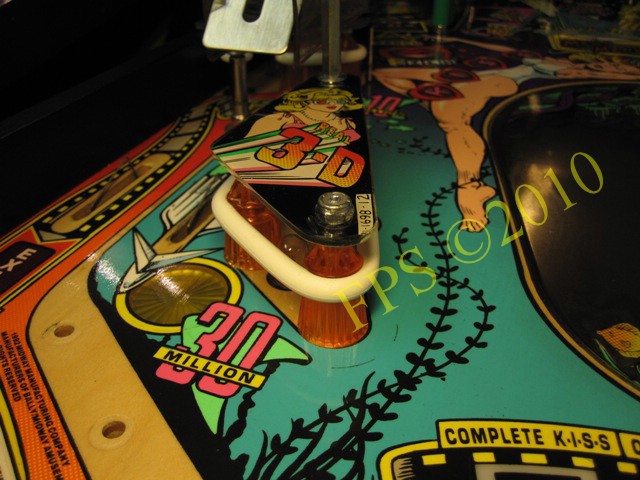

Plasten borttagen på vänster slingshot.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

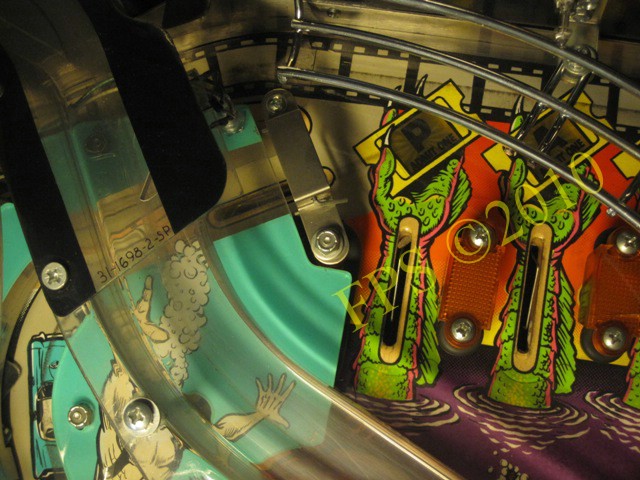

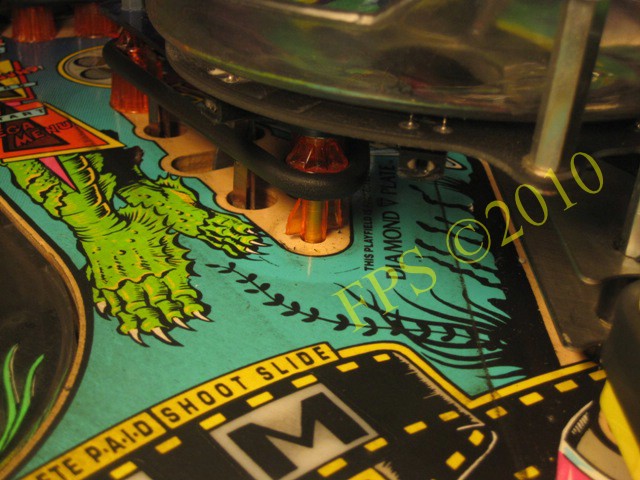

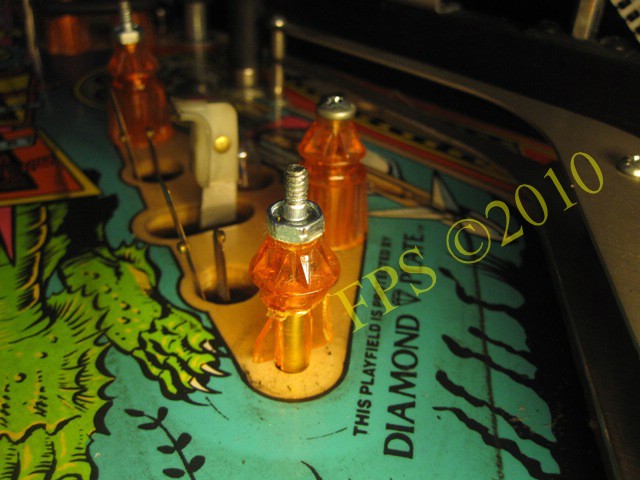

Här ser vi området under Bawl ramp, notera att en orange plastpost är helt trasig.


CFTBL Playfield refurbishing

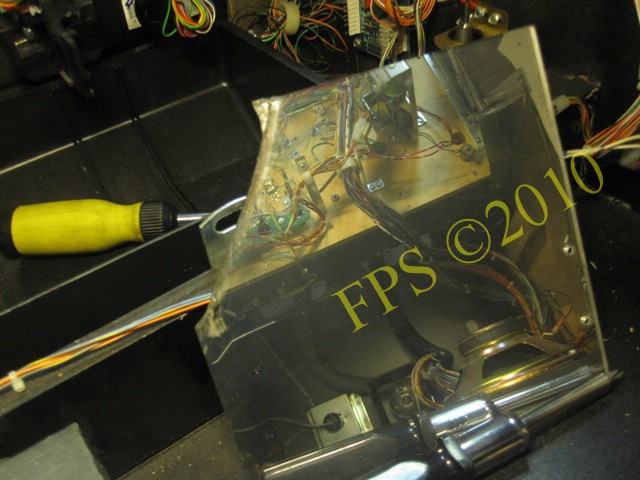

Spegeln i kabinettet var trasig i ena hörnet. Ska beställa en ny hos glasmästaren.


CFTBL Playfield refurbishing

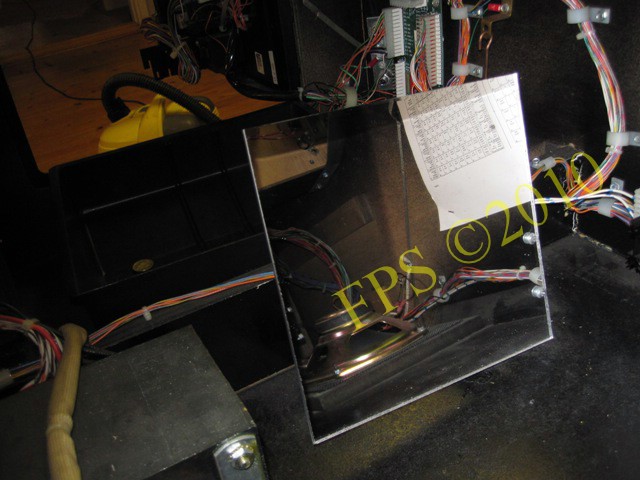

En ny spegel beställd från den lokala glasmästaren och monterad.


CFTBL Playfield refurbishing

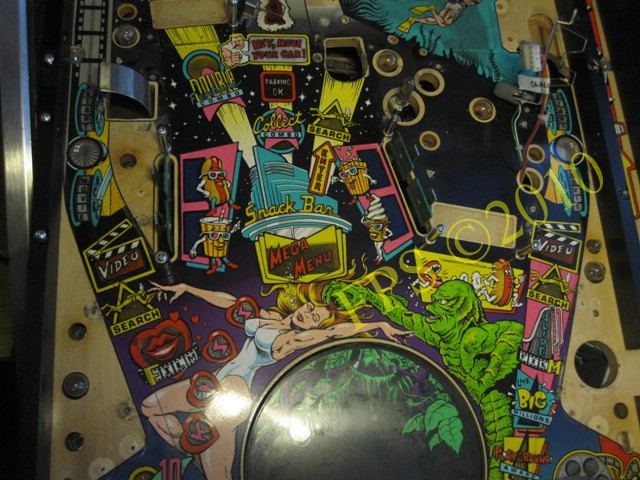

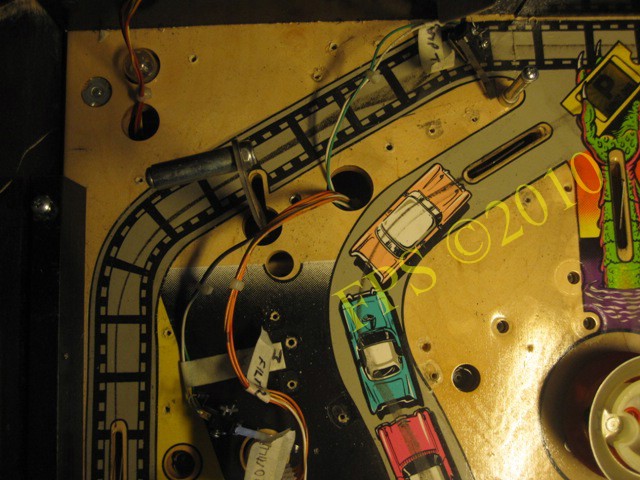

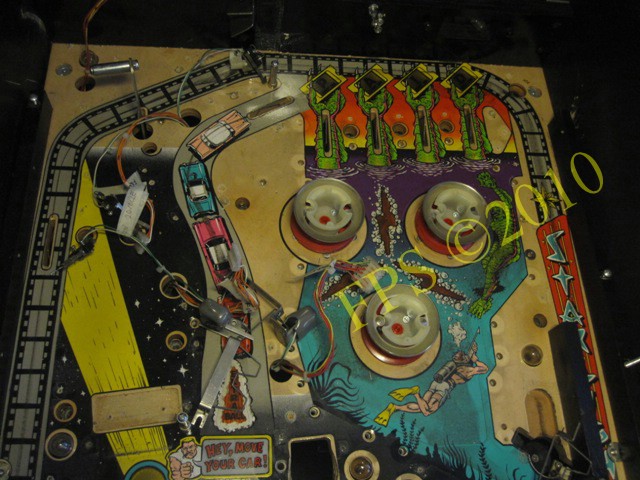

Nedre delen av spelplanen ren från spelplansdetaljer.


CFTBL Playfield refurbishing

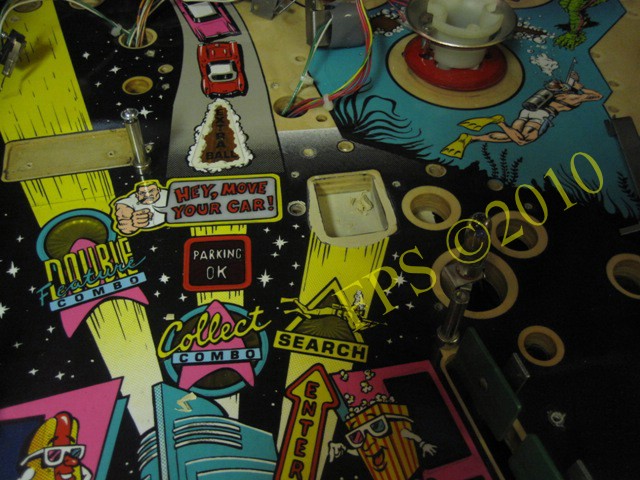

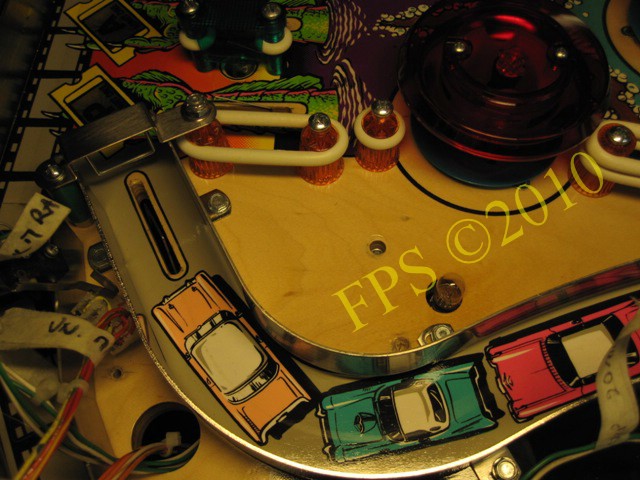

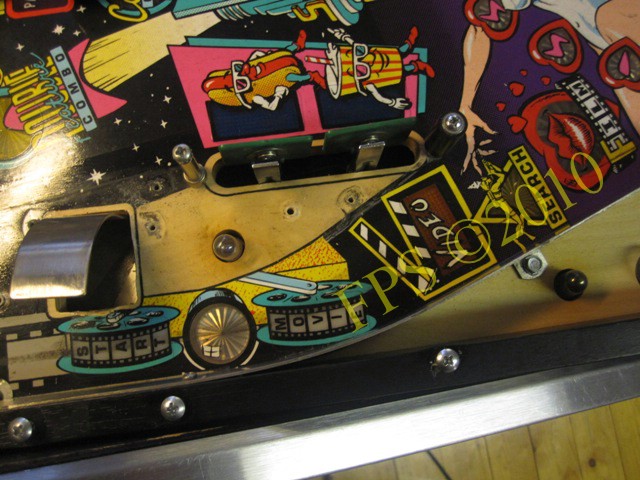

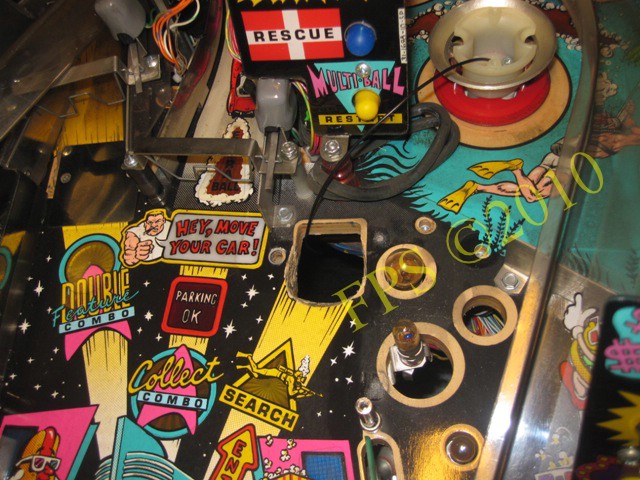

Området kring Snack Bar hålet rent från spelplansdetaljer.


CFTBL Playfield refurbishing

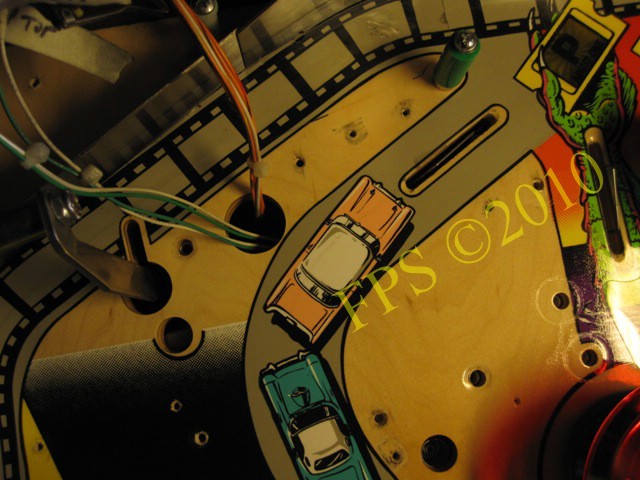

Egentligen består stora delar av spelplanen på Creature From the Black Lagoon av ramper.


CFTBL Playfield refurbishing

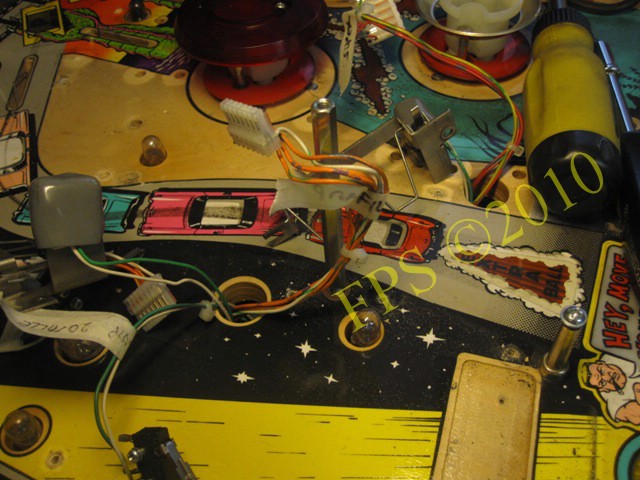

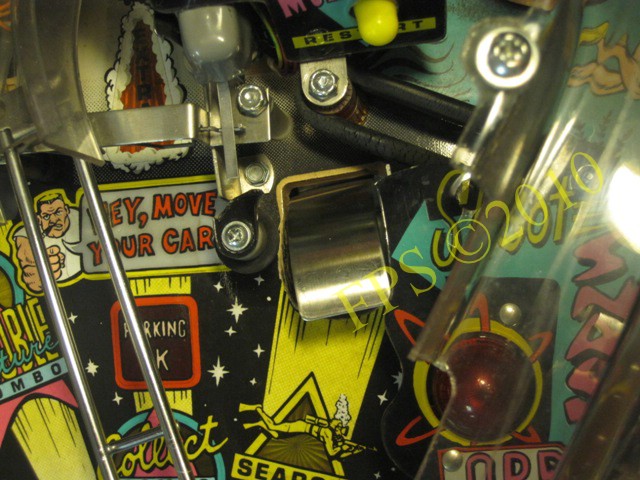

Se vad katten har släpat in - en del av Snack Bar plasten tittar fram i Hey, Move Your Car! banan. Tydlig smuts efter kulan i mitten av banan.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

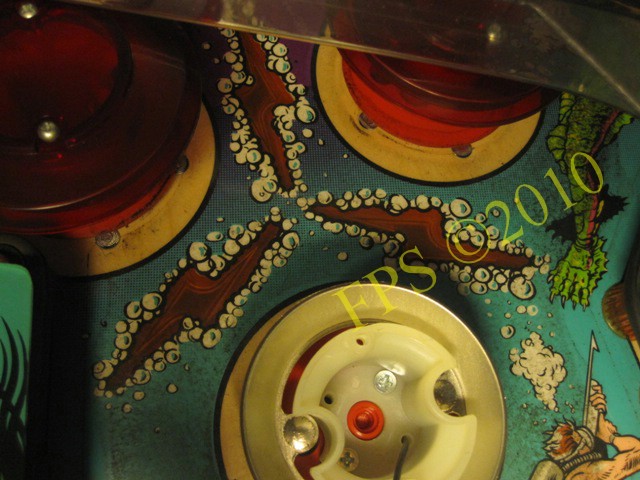

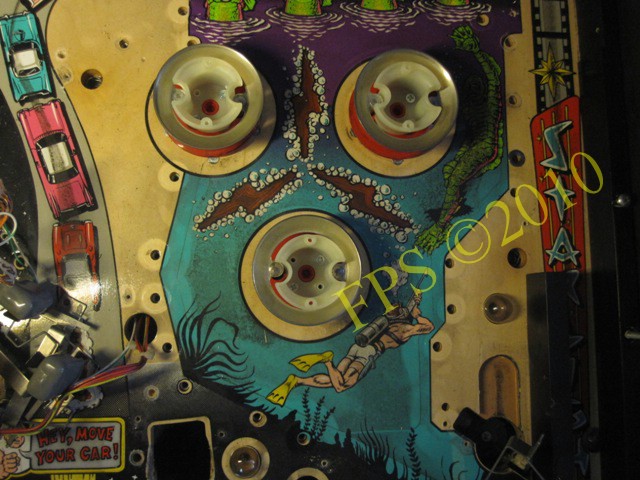

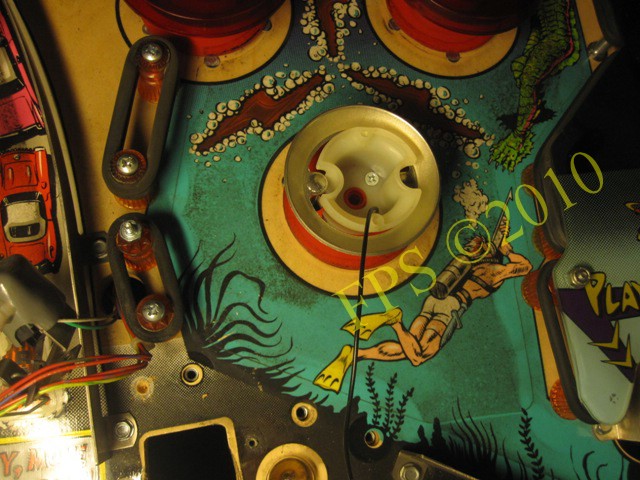

Som tidigare nämnts så var ytan vid pop bumpers riktigt smutsig.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

Mera smuts.


CFTBL Playfield refurbishing

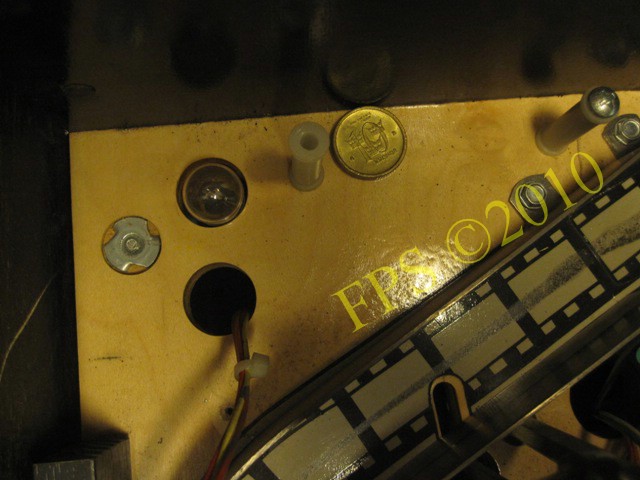

Oj då, inte varje dag man hittar ett mynt under spelplansplasten.


POP BUMPER LAMP MOD TEST


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

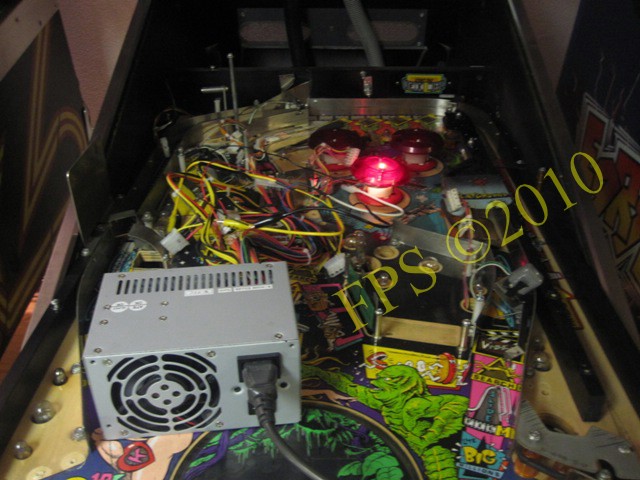

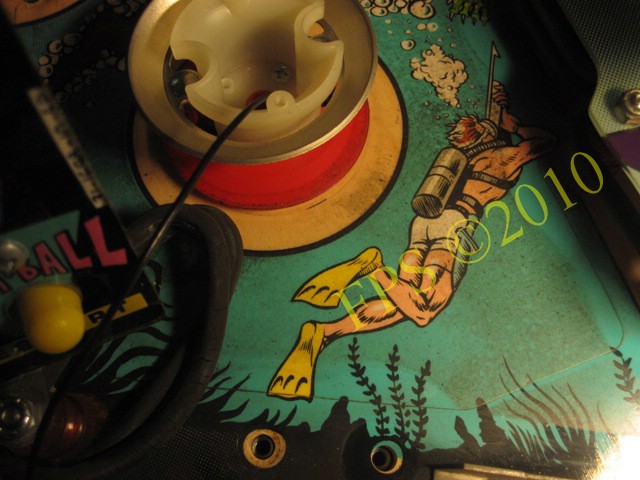

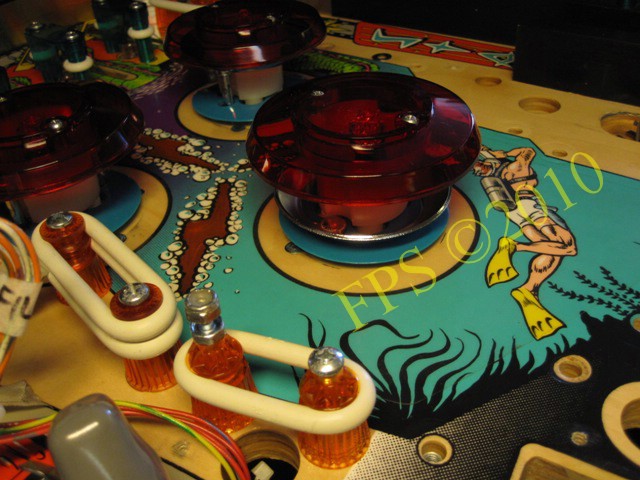

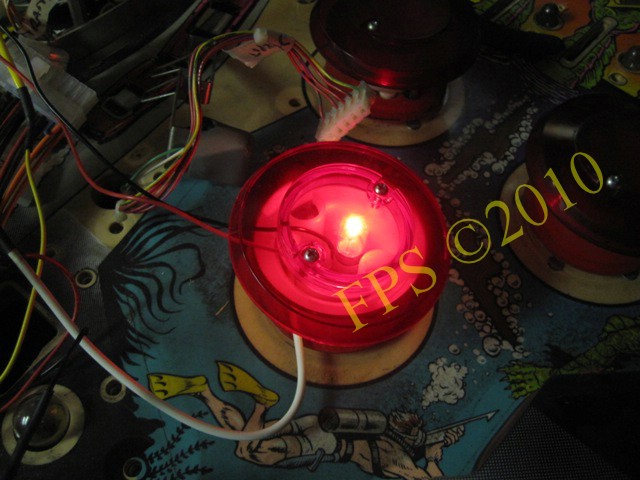

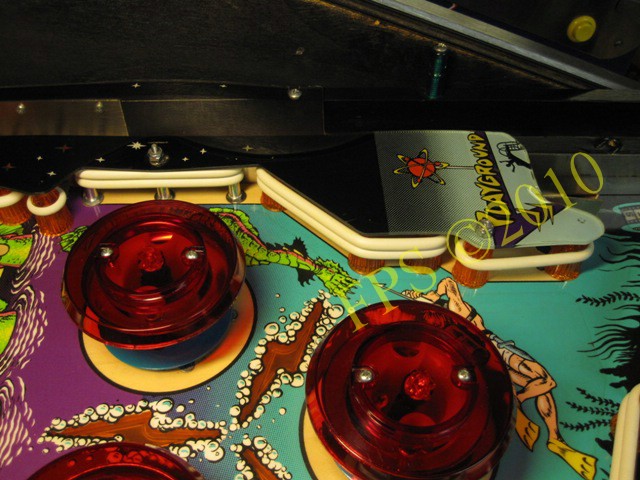

Jag har länge funderat över varför det är så mörkt vid pop bumpers på Creature From The Black Lagoon. De flesta flipperspel man har spelat på har någon form av belysning i pop bumpers men inte Creature From The Black Lagoon. Här är ett test med en vanlig lampa #47 provisoriskt monterad i pop bumper för att se hur det blir med belysning i pop bumpern. Se mer under meny Playfield mods.


REFURBISHING CONTINIOUS


CFTBL Playfield refurbishing

Arbetet går vidare med att rengöra spelplanen.


CFTBL Playfield refurbishing

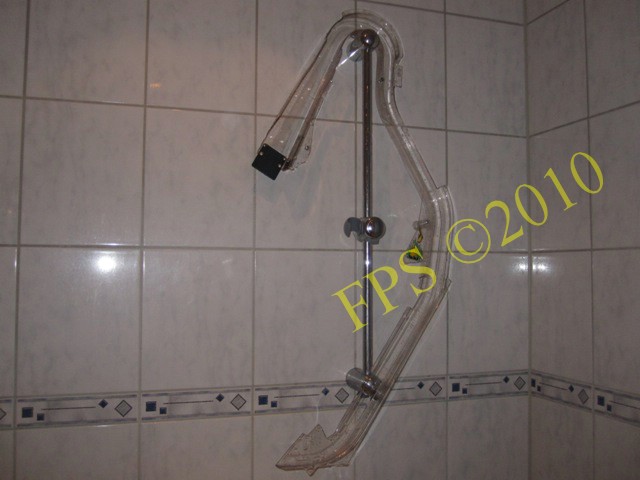

Mittre rampen hänger på torkning efter tvättning.


CFTBL Playfield refurbishing

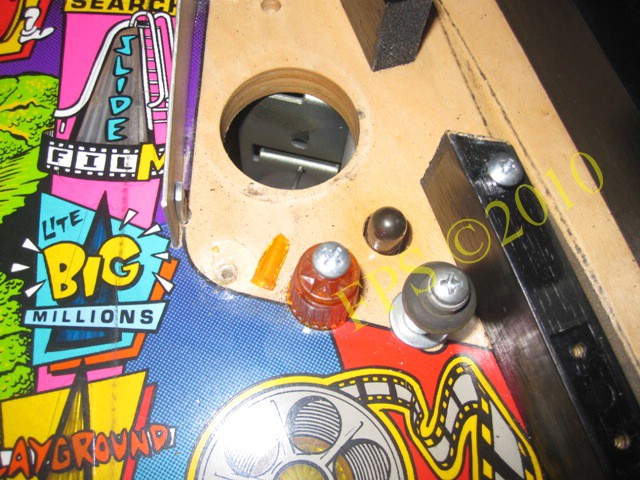

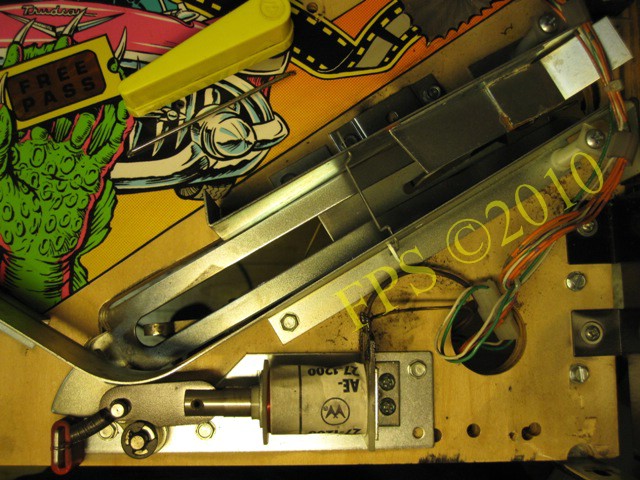

Höger sida av spelplanen vid Slide banan, glöm inte att rengöra ball popper.


CFTBL Playfield refurbishing

Höger sida.


CFTBL Playfield refurbishing

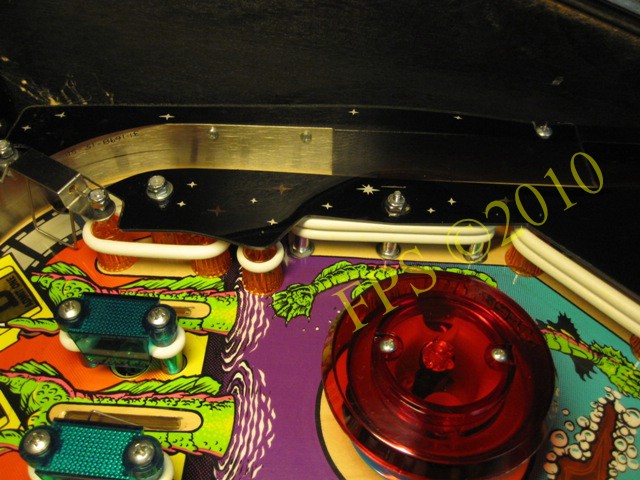

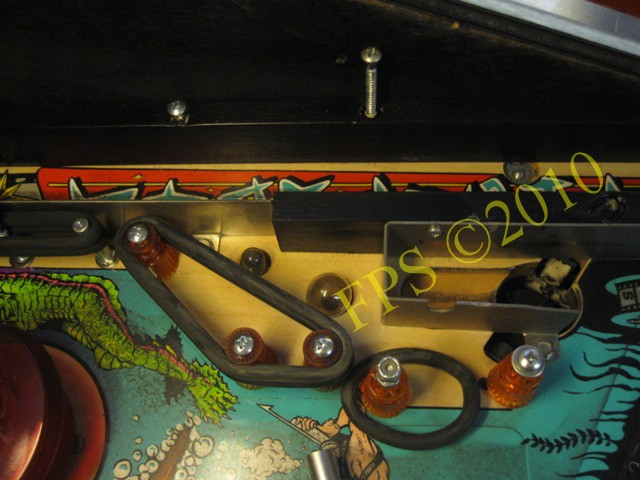

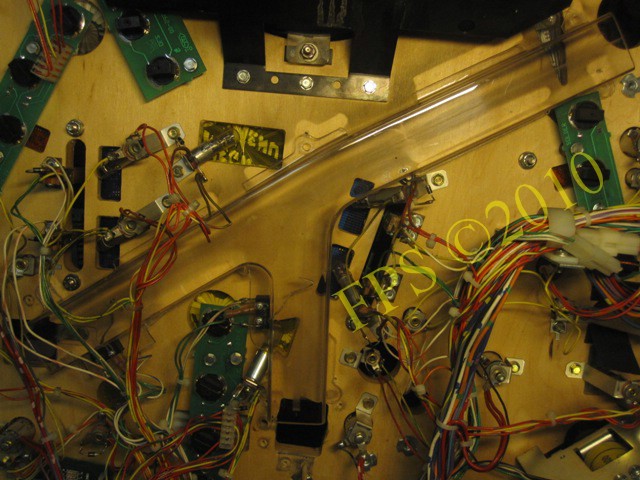

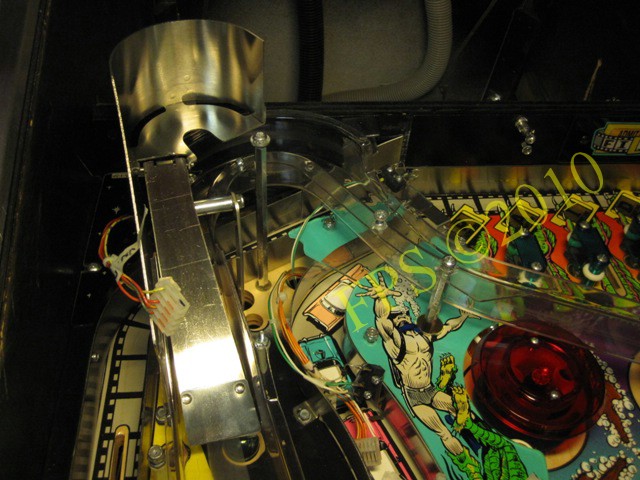

Spelplanen under högra övre plasten.


CFTBL Playfield refurbishing

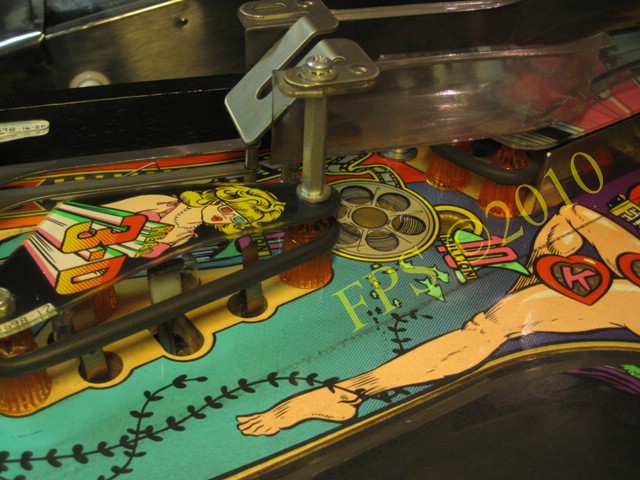

Ball gate - wire form ser ut att vara av egen tillverkning då den egentligen ska vara gjord av en tunnare tråd.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

Mycket smuts efter kulorna.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

Vänster sida av spelplanen.


CFTBL Playfield refurbishing

Hey, Move Your Car!.


CFTBL Playfield refurbishing

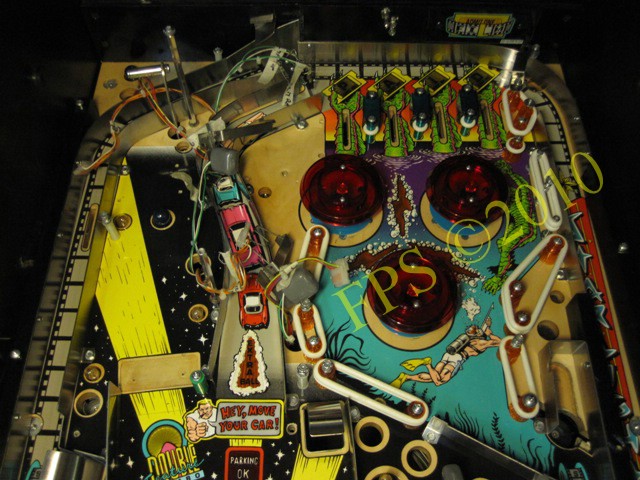

Övre delen av spelplanen innan rengöring med Novus 2 och slutligen vaxning med Carnauba vax.


CFTBL Playfield refurbishing

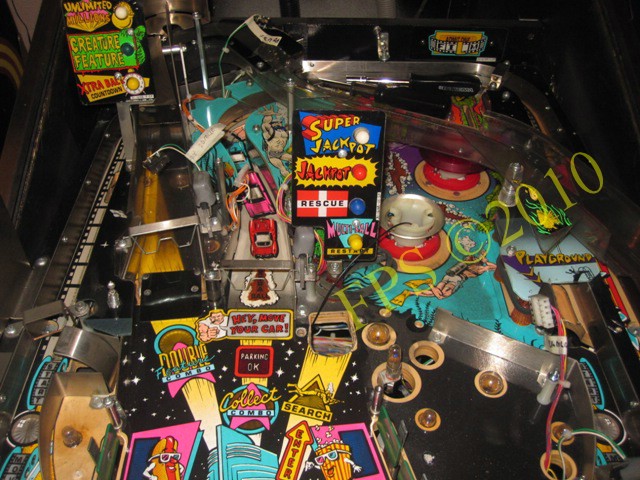

Mellersta delen av spelplanen.


CFTBL Playfield refurbishing

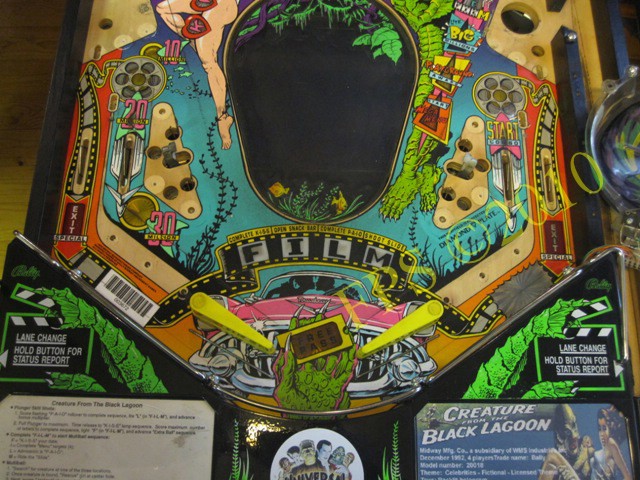

Nedre delen av spelplanen.


CFTBL Playfield refurbishing

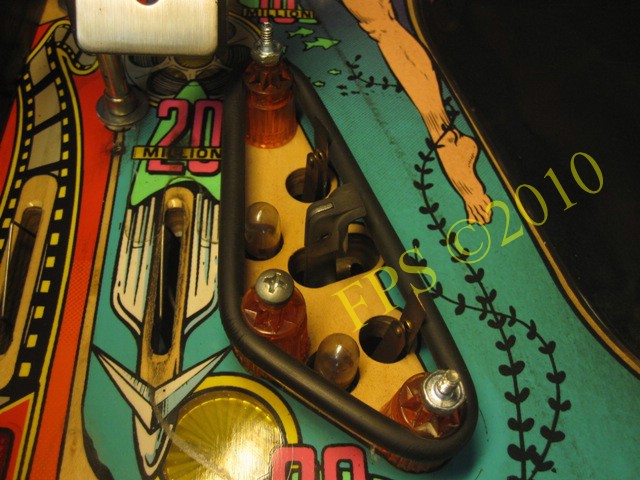

Här var det mycket smuts i ytan.


CFTBL Playfield refurbishing

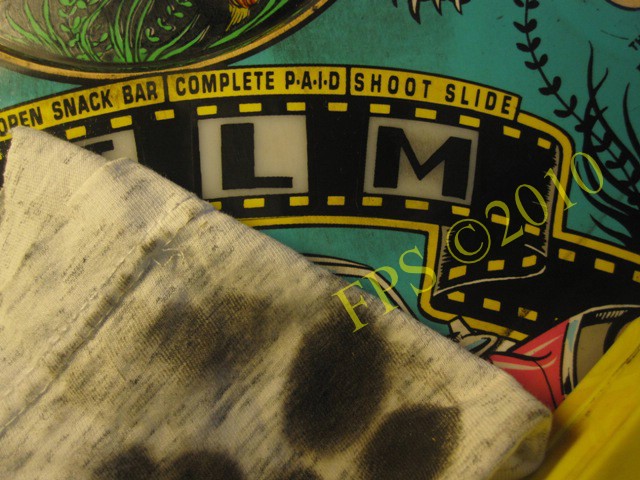

Här ser vi hur smutsig trasan blir när jag rengör spelplanen med Novus 2.


CFTBL Playfield refurbishing

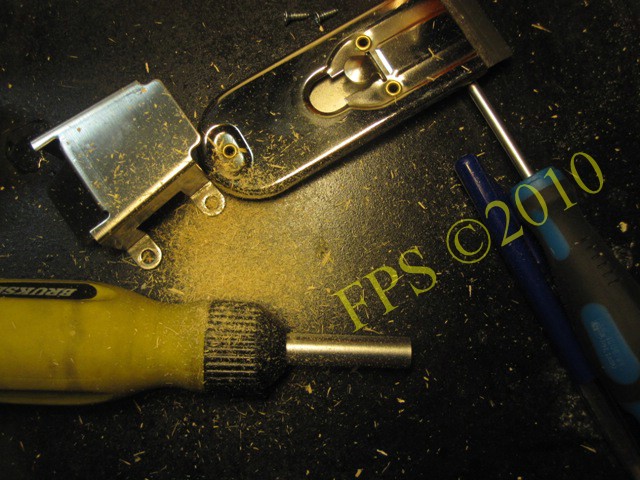

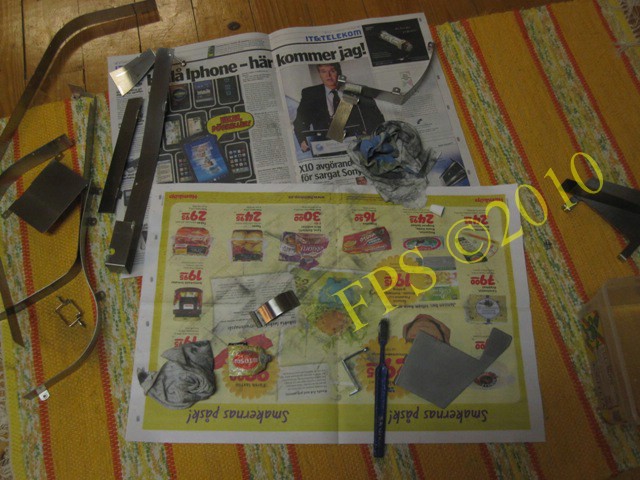

Putsning av metaldelar med Autosol, ball guides.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

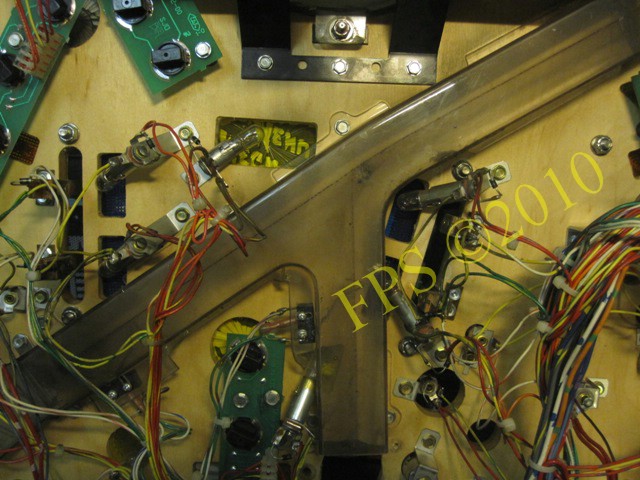

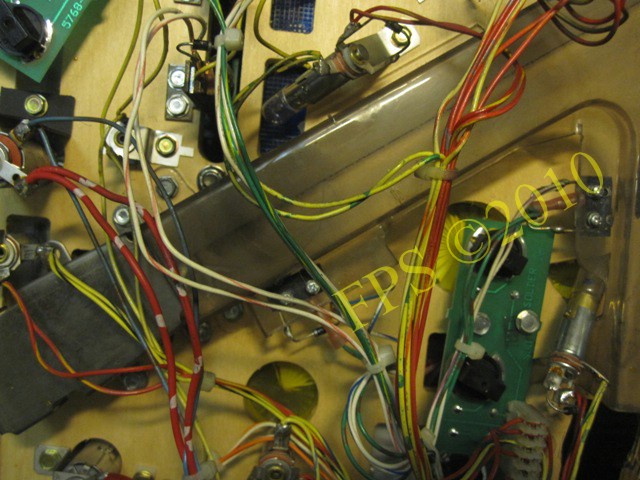

Tråget under spelplanen var oxå full med smuts.


CFTBL Playfield refurbishing

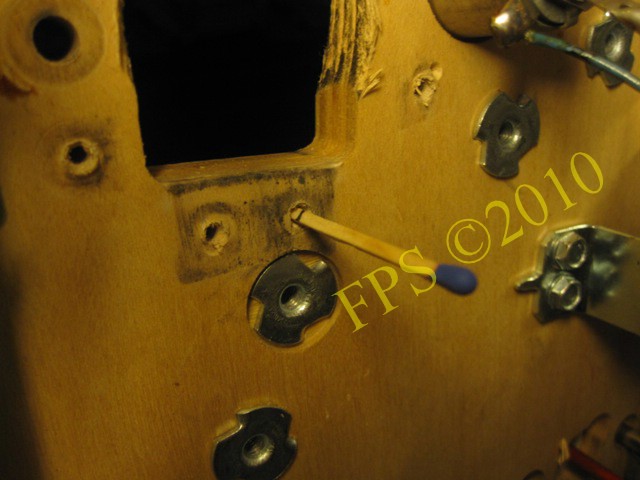

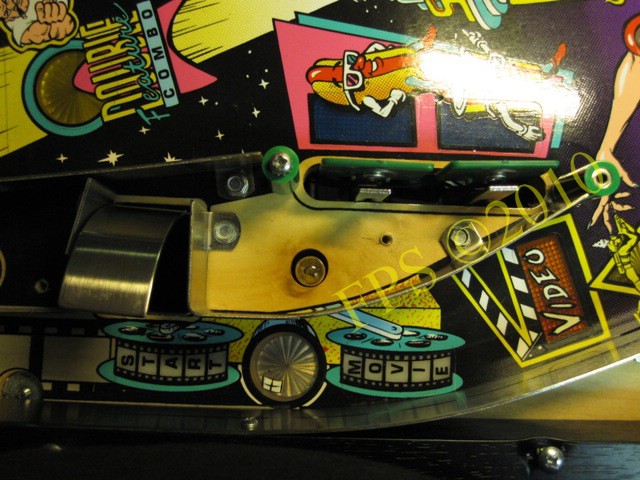

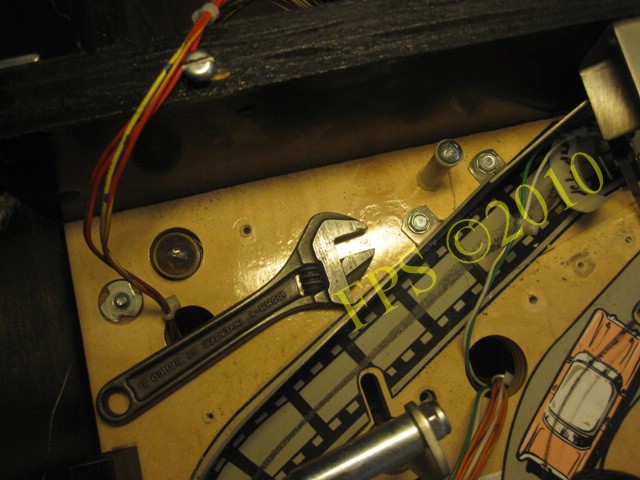

Lagning av hål för att fästa deflector. Skruvarna vill inte sitta fast ordentligt så jag fyllde igen hålen med en bit av en tändsticka och plastiskt trä.


CFTBL Playfield refurbishing

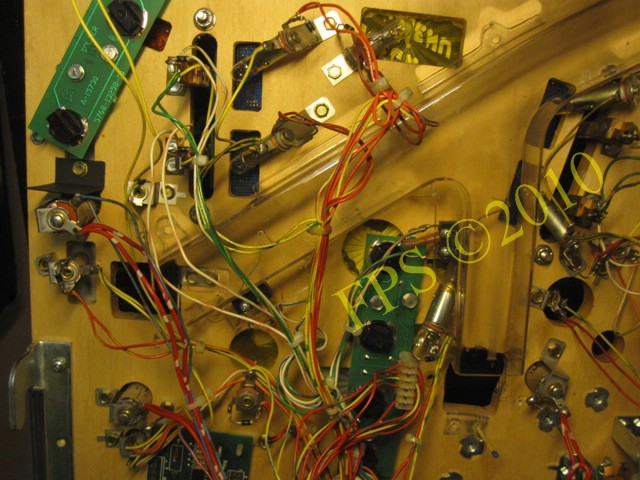

Tråget efter rengöring.


CFTBL Playfield refurbishing

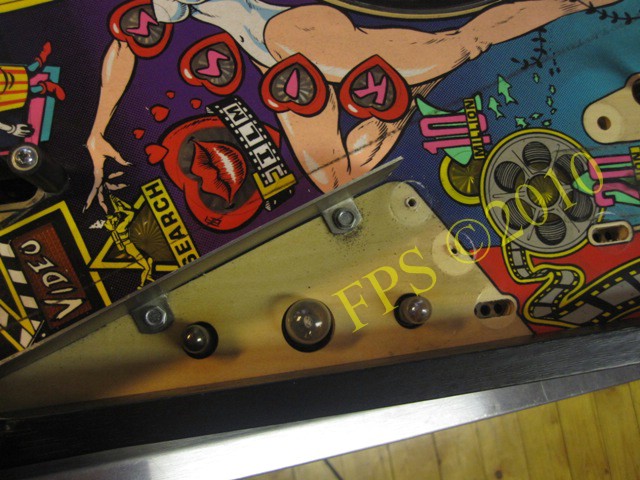

Glöm inte att göra rent switcharna som sitter inne i tråget.


CFTBL Playfield refurbishing

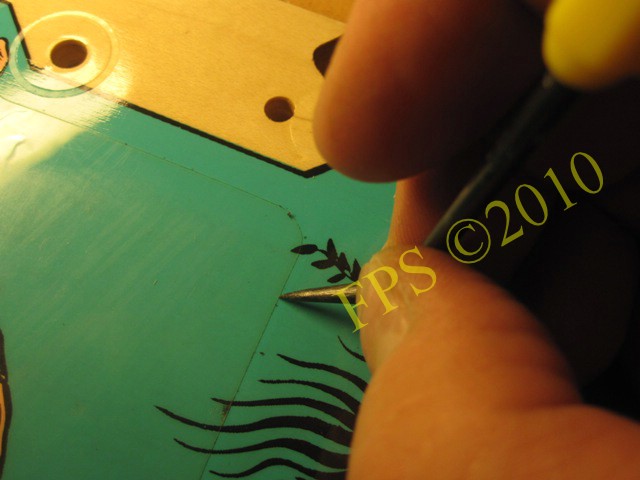

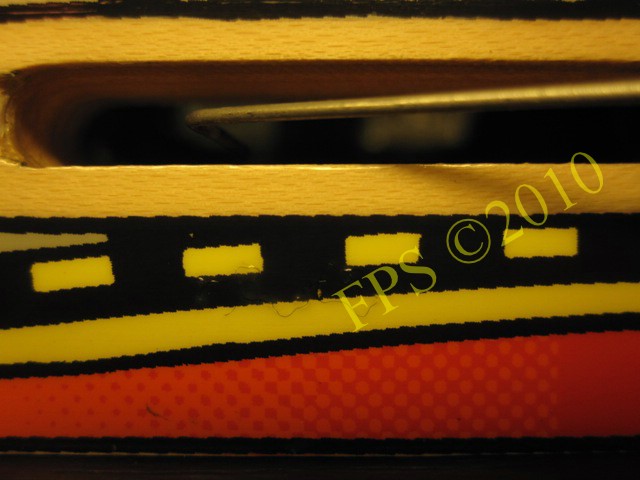

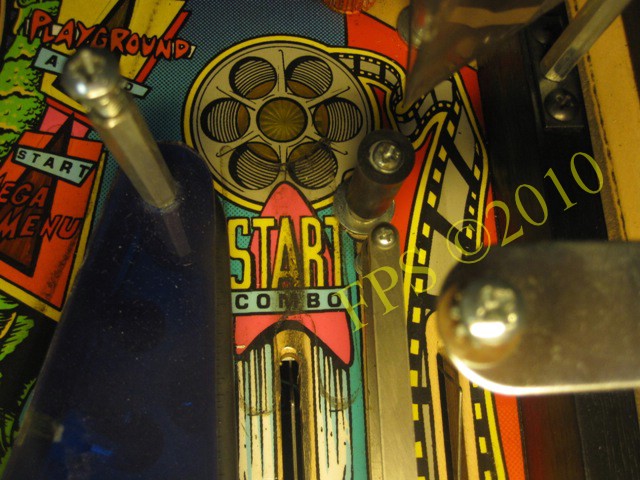

Det samlas en del smuts i kanten av mylaren som sitter på spelplanen. Smutsen som sitter här är oftast svår att få bort så till min hjälp skrapar jag försiktigt kanten med en trubbig spets.


HOLE PROTECTORS


CFTBL Playfield refurbishing

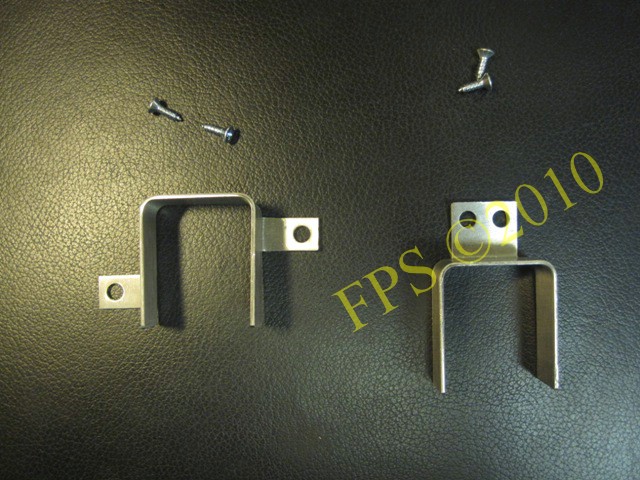

Hole protectors, den vänstra är till K-I-S-S hålet och den högra är till Snack Bar hålet.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

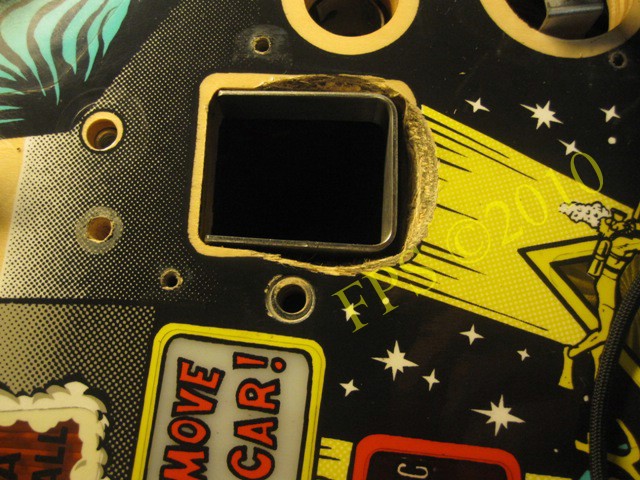

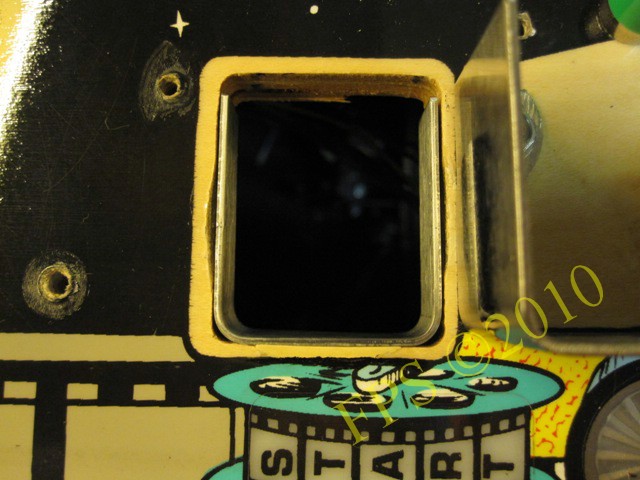

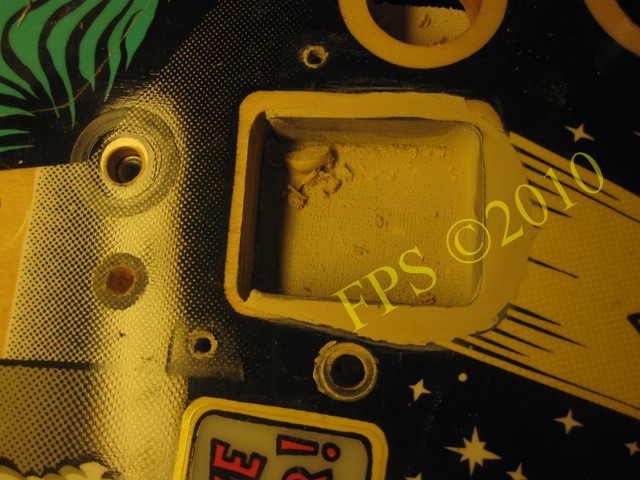

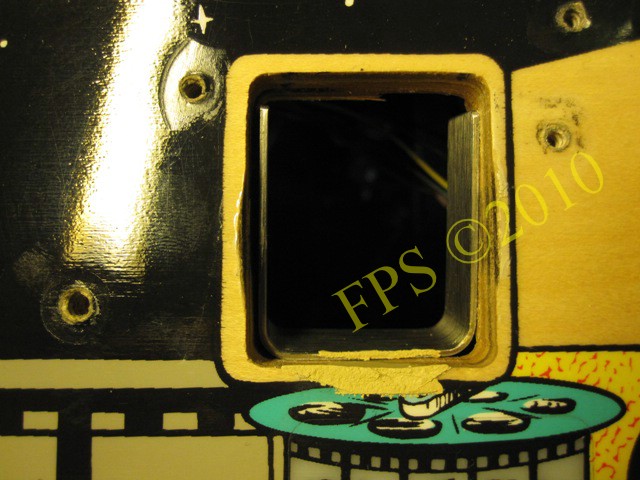

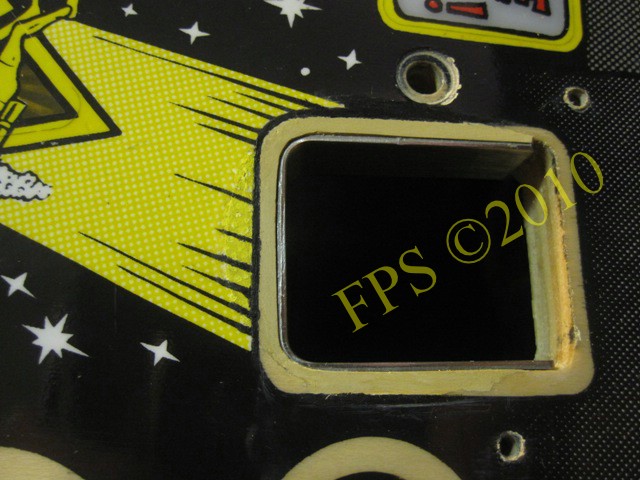

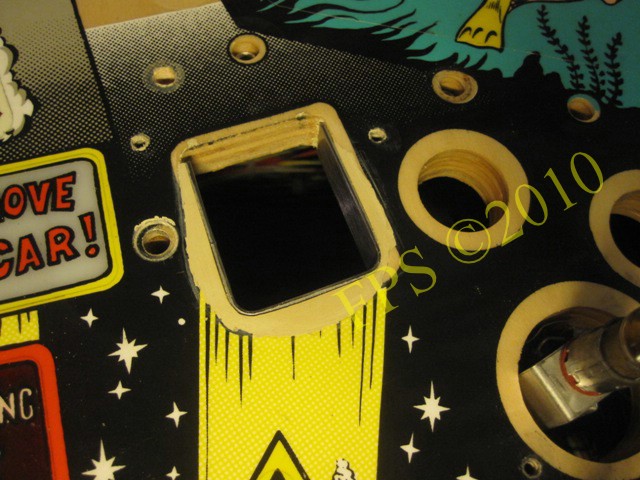

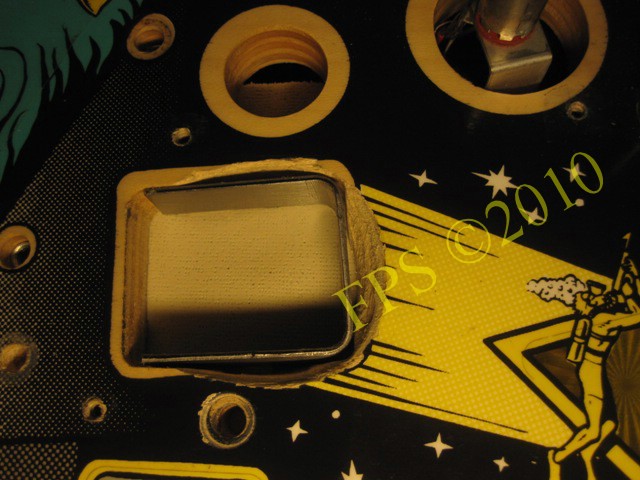

Här har jag monterat protector för Snack Bar hålet och vi ser nu hur mycket kulorna har slitit ner kanten på hålet. Denna kant måste byggas upp igen och det gör jag med kemiskt trä.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

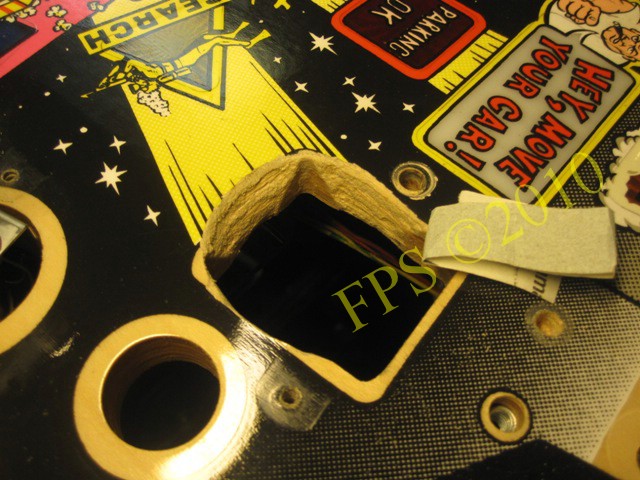

Först slipar jag kanterna mycket försiktigt med ett sandpapper kornstorlek #400 och sedan med kornstorlek #1000.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

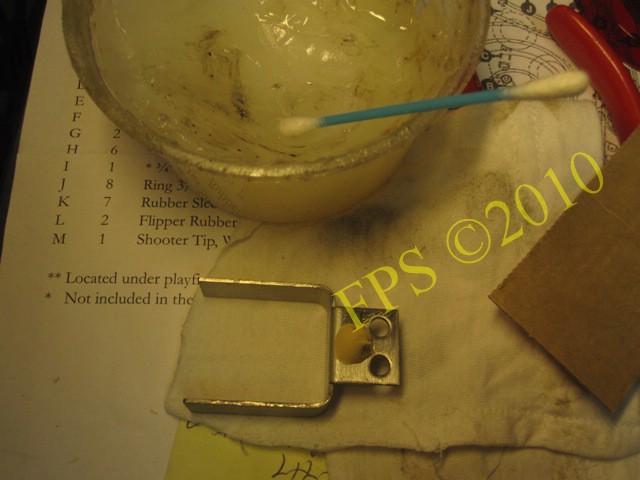

Jag smörjer in en del av protectorn med vaselin och lägger sedan på lite kemiskt trä och låter det torka för att se om det lossnar. Det lossnar fint efter att det har härdat. Nu kan jag smörja in hela protectorn innan jag fäster den i hålet och fyller med kemiskt trä.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

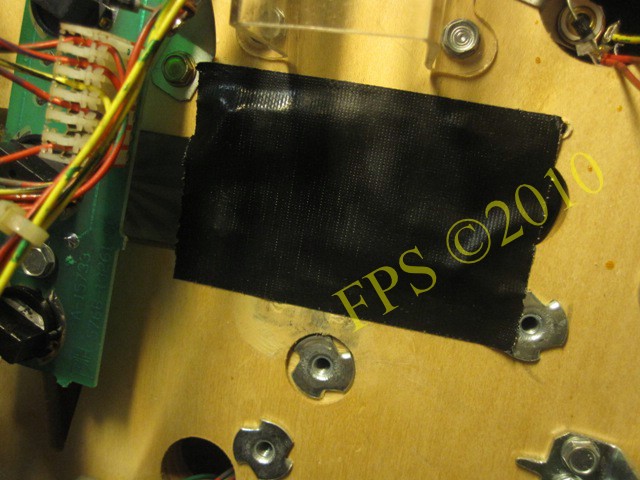

Protectorn på plats och en tejp över hålet gör att det inte ramlar ner någon fyllnadsmassa i kabinettet.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

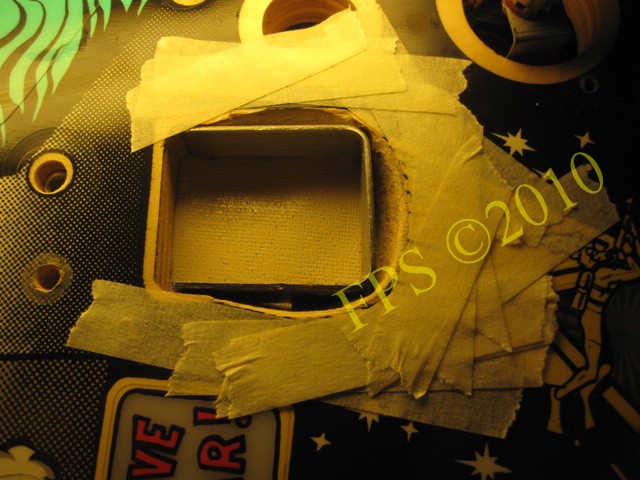

Innan jag fyller kanterna med kemiskt trä maskerar jag av omkringliggande ytor.


CFTBL Playfield refurbishing

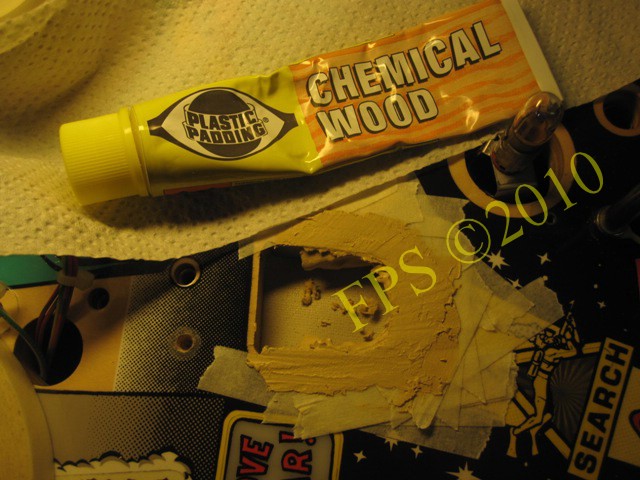

Chemical wood från Plastic Padding används, det härdar snabbt och är bearbetningsbart efter 15 minuter.


CFTBL Playfield refurbishing

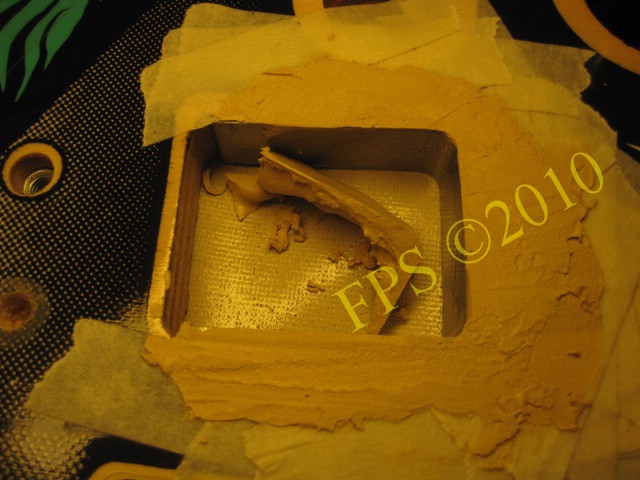

Nu har jag fyllt hela området med kemiskt trä.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

Så här ser det ut efter mycket försiktig slipning med sandpapper kornstorlek #400.


CFTBL Playfield refurbishing

Hålet efter slipning.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

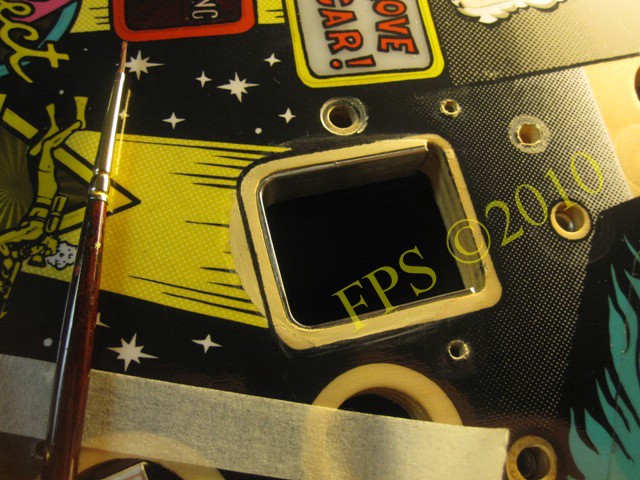

Först målar jag den svarta konturlinjen med svart akryl färg. Sedan målar jag den gula färgen och den var mycket svår att matcha kulörmässigt. Slutligen lägger jag en brun okra runt kanten på hålet för efterlikna träfärg. När målningen är klar lackar jag med två lager golvlack.


K-I-S-S HOLE PROTECTOR


CFTBL Playfield refurbishing

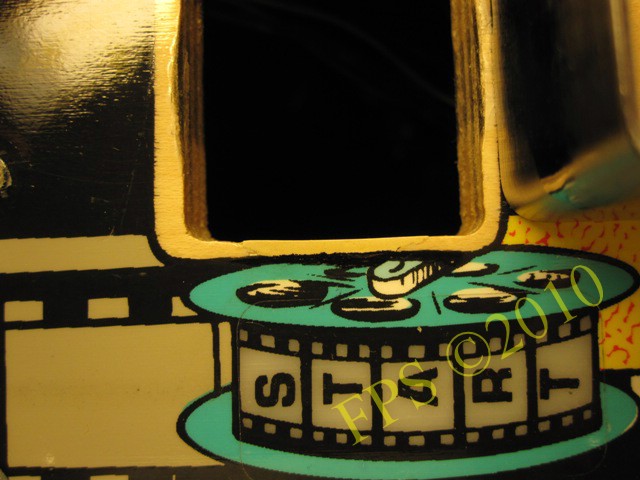

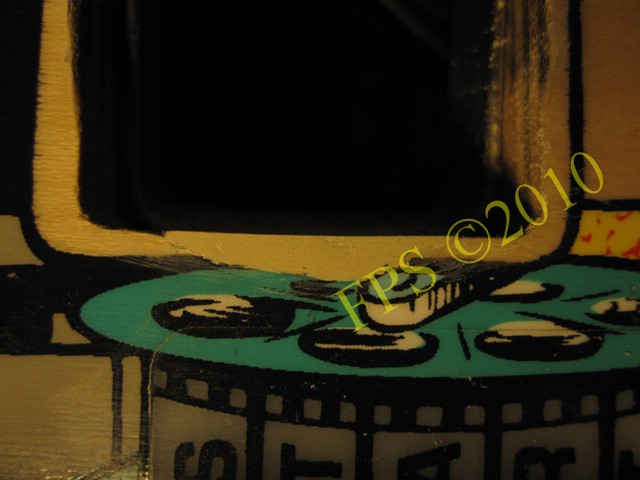

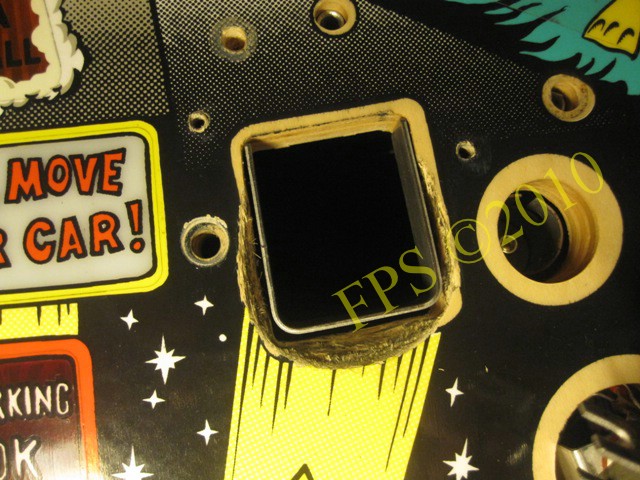

Även kanten på hålet till K-I-S-S var nedsliten och behövde fyllas ut med kemiskt trä för att inte få en grop mellan spelplanen och protectorn där kulan kan fastna.


CFTBL Playfield refurbishing

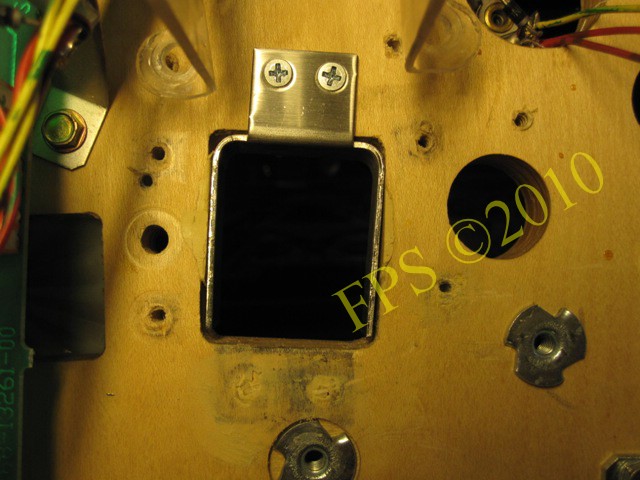

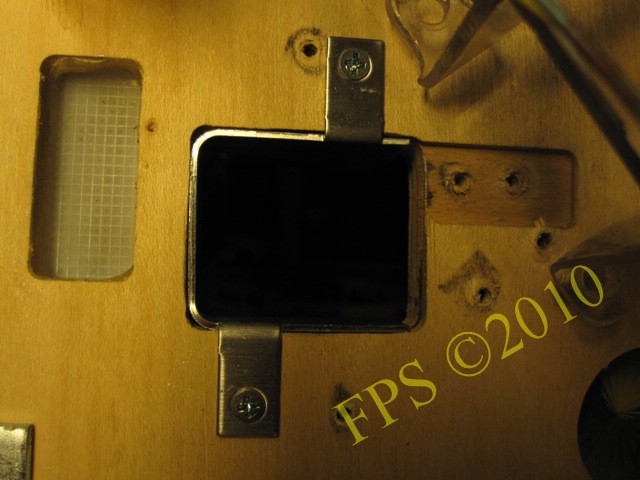

Protectorn fastskruvad från undersidan av spelplanen.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

Här har jag slipat ner massan mycket försiktigt med sandpapper kornstorlek #400.


CFTBL Playfield refurbishing

Resultat efter målning och lackning, nu är det bara att skruva fast protectorn på undersidan.


CFTBL Playfield refurbishing

Så här blev det med protectorn på plats.


KURIOSA I


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

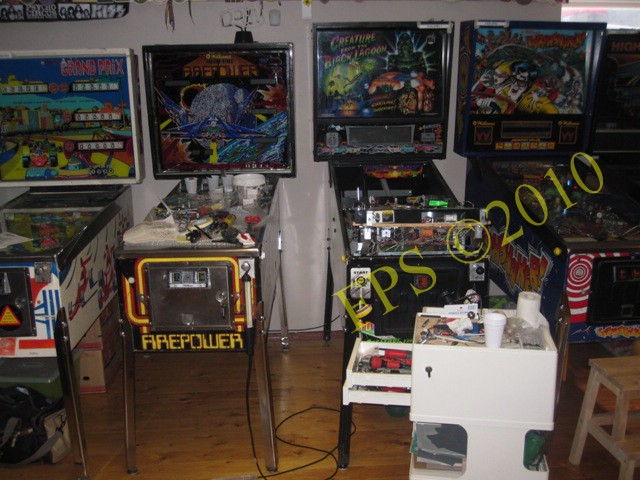

Mekar man inte flipper kan man alltid spela.


ÅTERUPPBYGGNAD SPELPLANEN



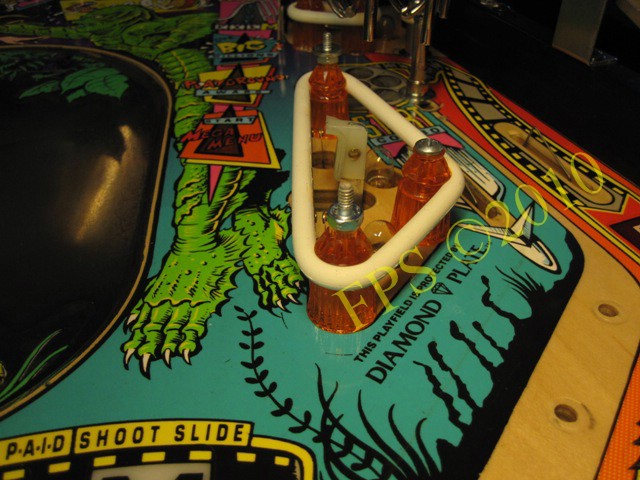

CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

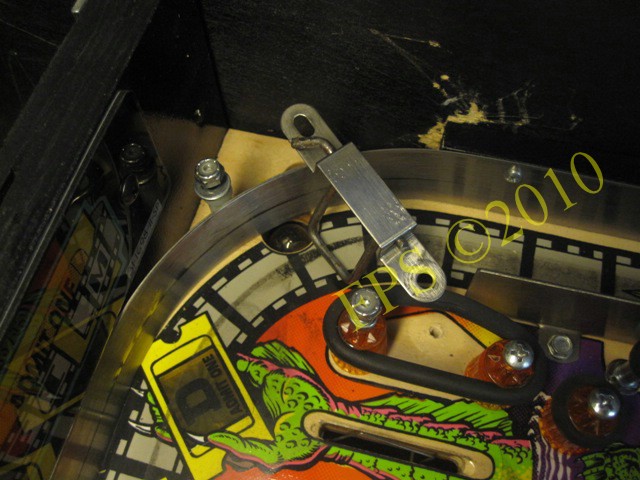

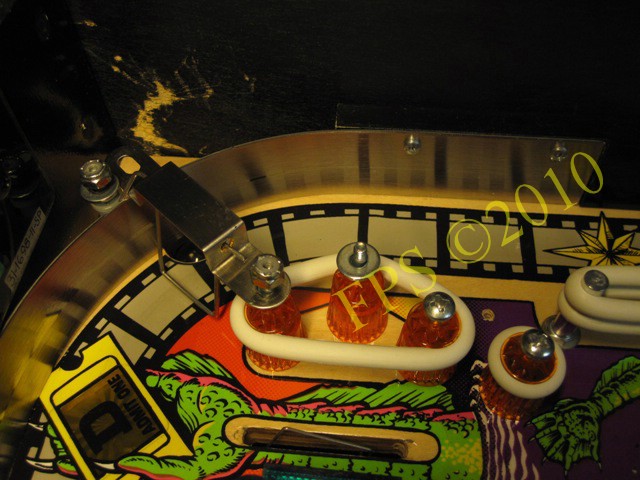

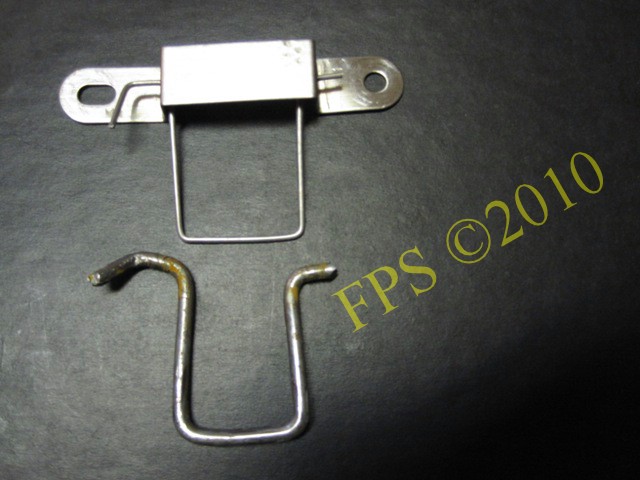

Wire form till Ball gaten var inte original så den fick jag göra en ny i 1,5 mm tråd.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing

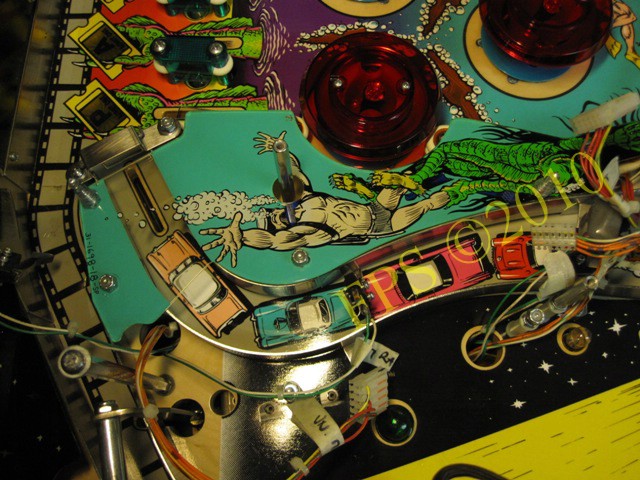

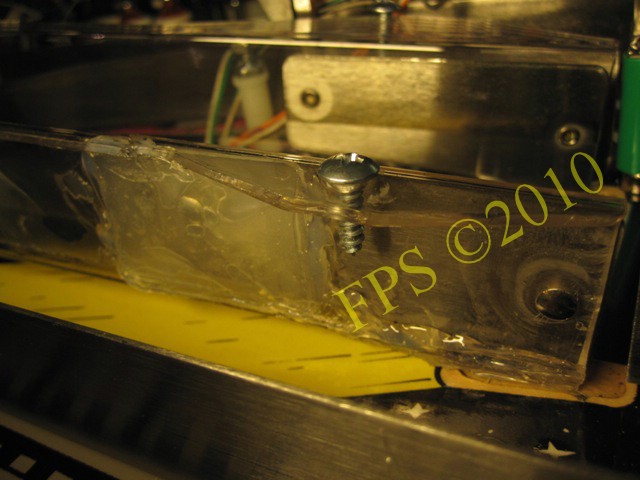

Den mittre rampen var trasig så den fick jag laga med tvåkomponentslim (Araldite) och en plast skiva som lades på utsidan som förstärkning. Sedan fyllde jag kanten runt plastskivan med smälltlim för att ytterligare förstärka lagningen.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing


CFTBL Playfield refurbishing

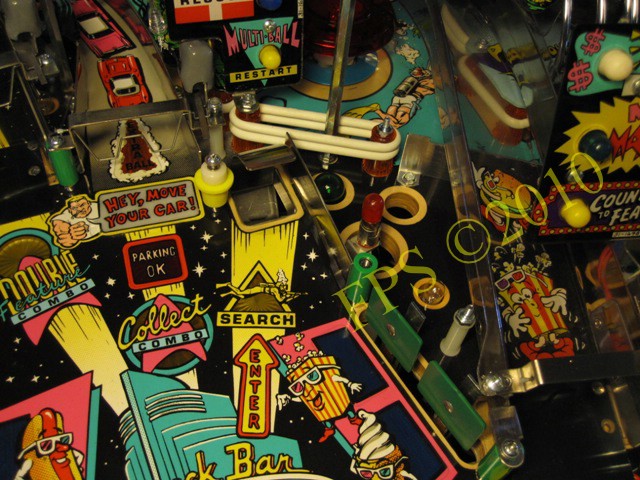

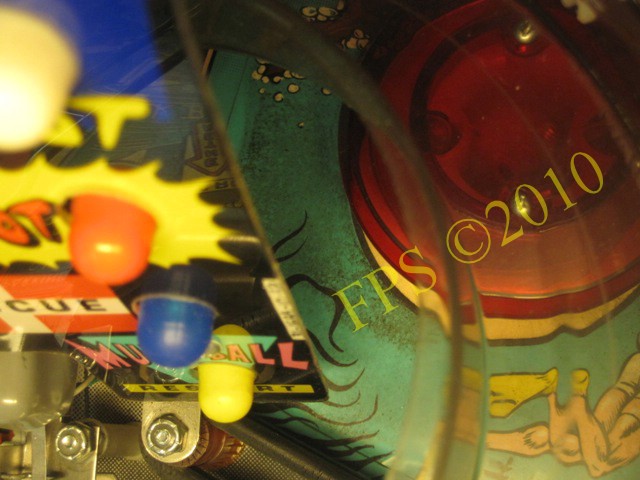

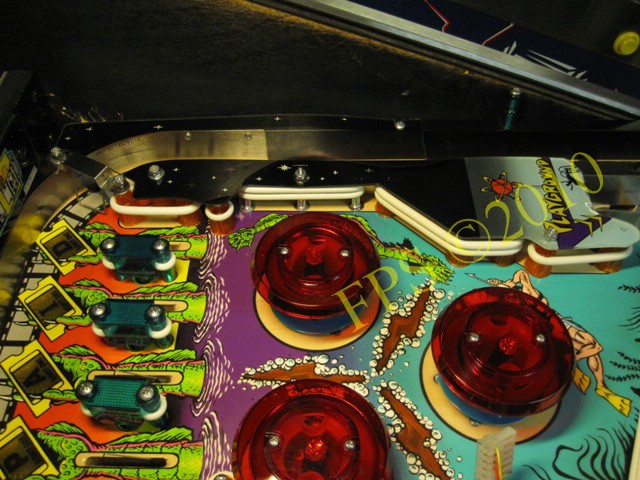

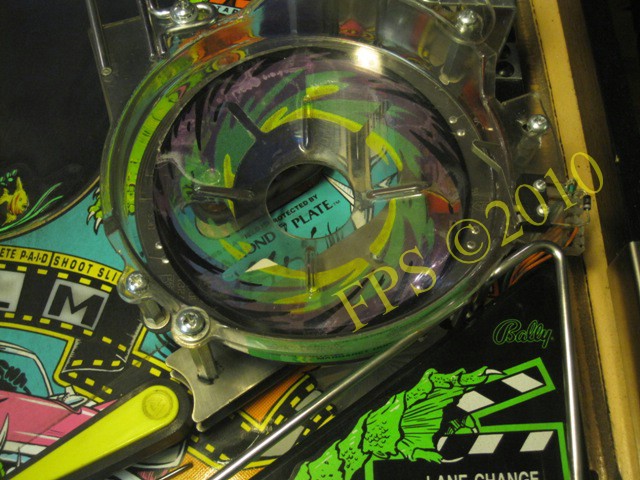

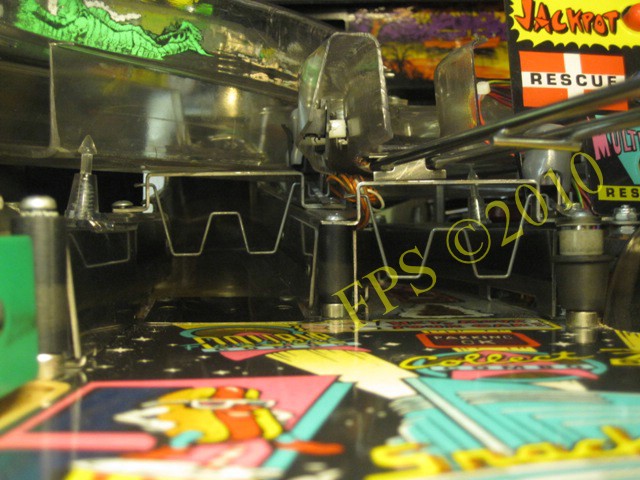

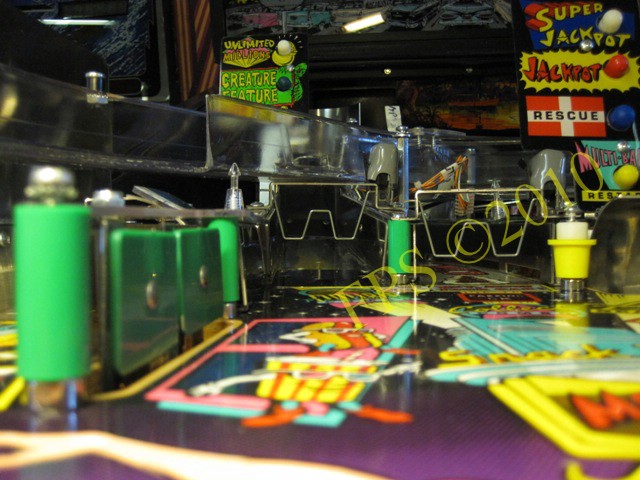

Vy från kulans perspektiv.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

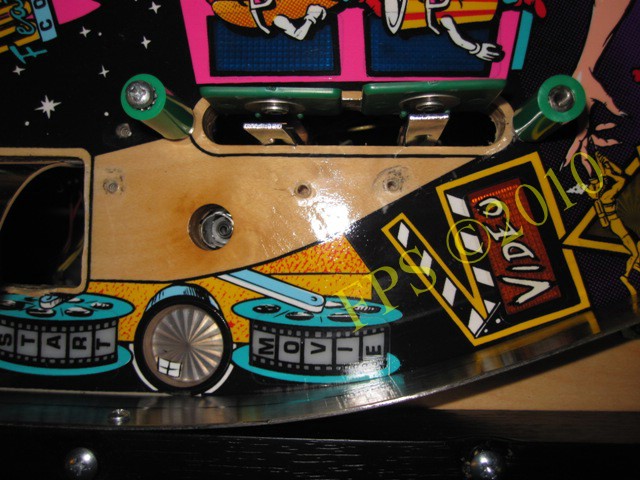

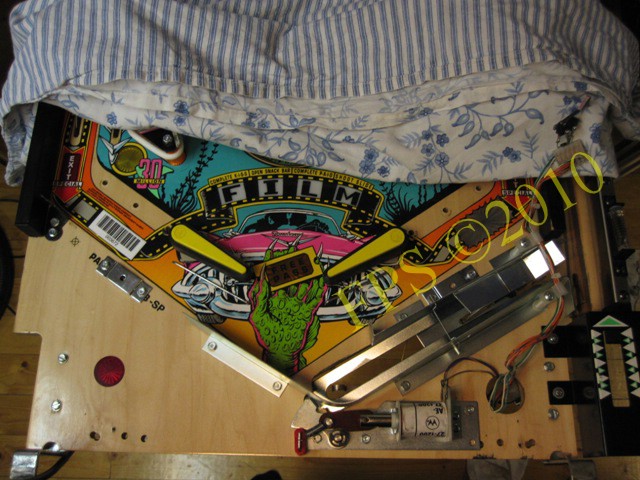

Som alltid glöm inte att rengöra under Apron eftersom en hel del smuts samlas här och det är ofta lätt att lämna detta område orört.


CFTBL Playfield refurbishing

Området efter rengöring.


CFTBL Playfield refurbishing

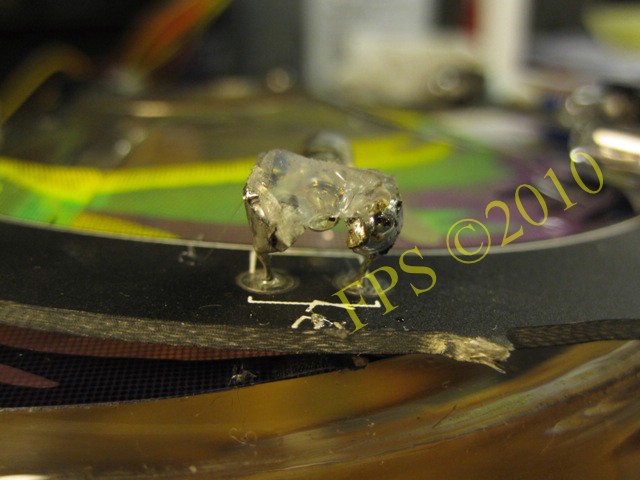

En av kontakterna för lamporna på Bawl ramp var trasig och saknades så jag fäste en #89 lampa med smältlim direkt på kontaktstiften som fanns kvar.


NEW PLAYFIELD PLASTICS



CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

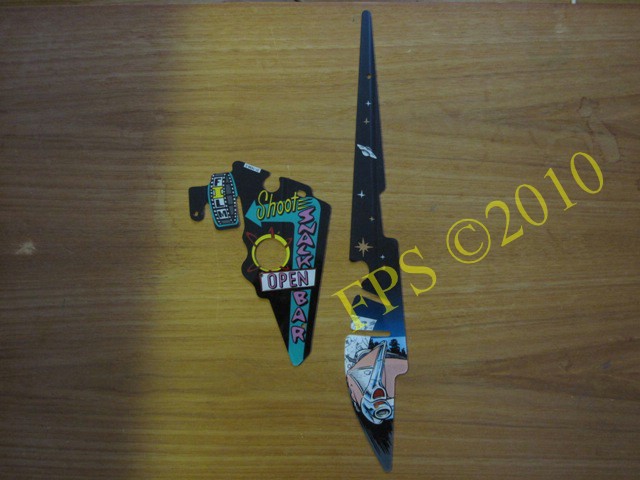

Som så vanligt är på Creature From the Black Lagoon var K-I-S-S och Snack Bar plasterna trasiga så nya plaster ska installeras.


CFTBL Playfield refurbishing

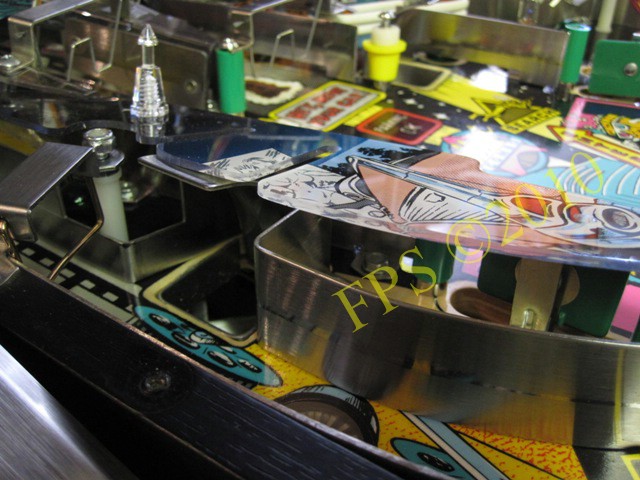

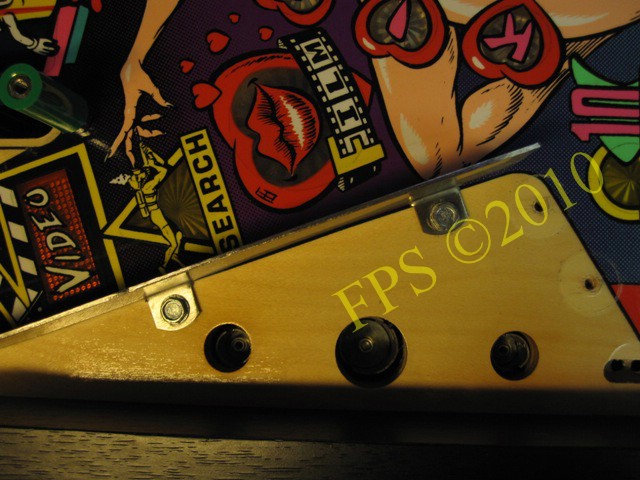

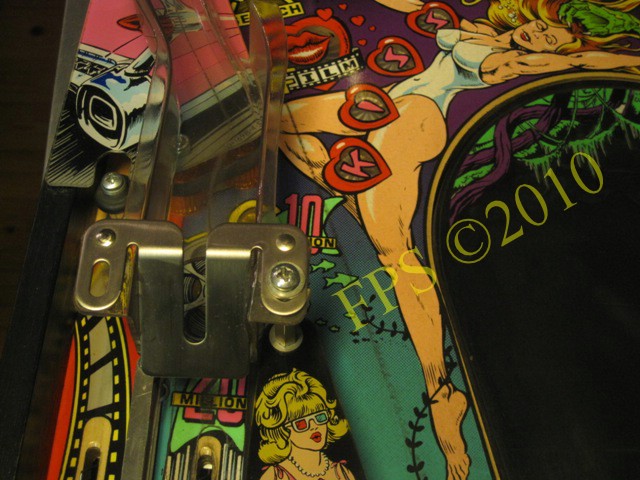

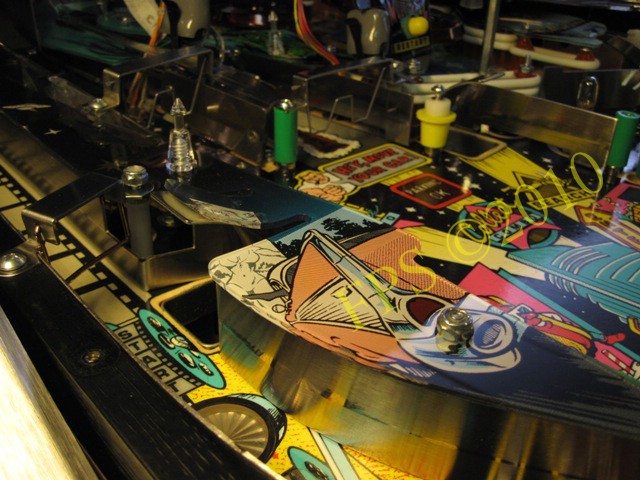

K-I-S-S plasten böjs över deflector bracket när den skruvas fast och det byggs in stress i plasten vilket gör att den lättare kan spricka om den träffas av en flipperkula.


CFTBL Playfield refurbishing

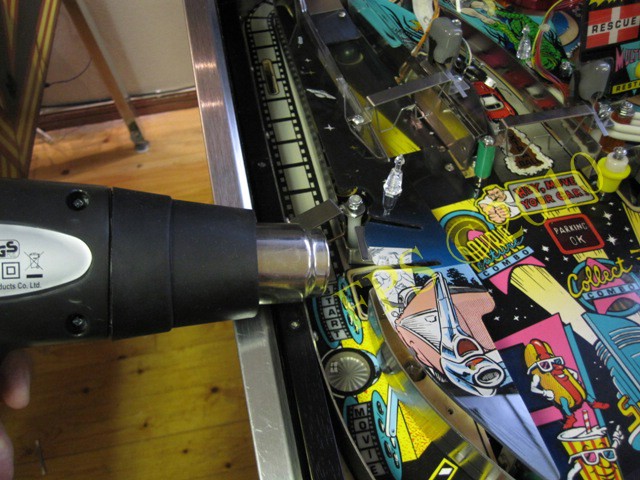

För att undvika att stress byggs in i plasten värmer jag den försiktigt med en varmluftspistol så att den formar sig efter deflector bracket när den skruvas fast.


CFTBL Playfield refurbishing

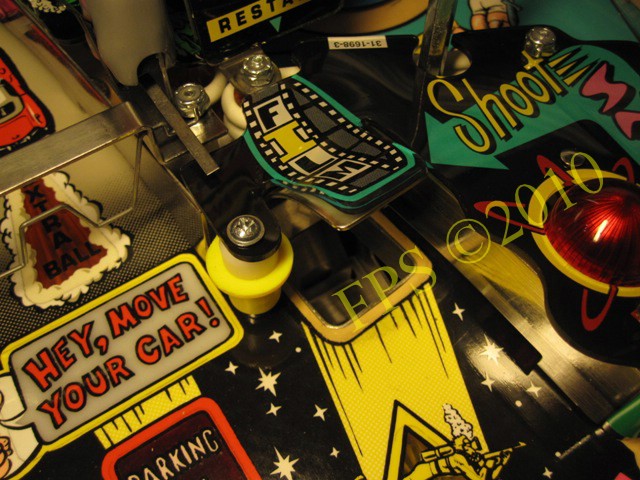

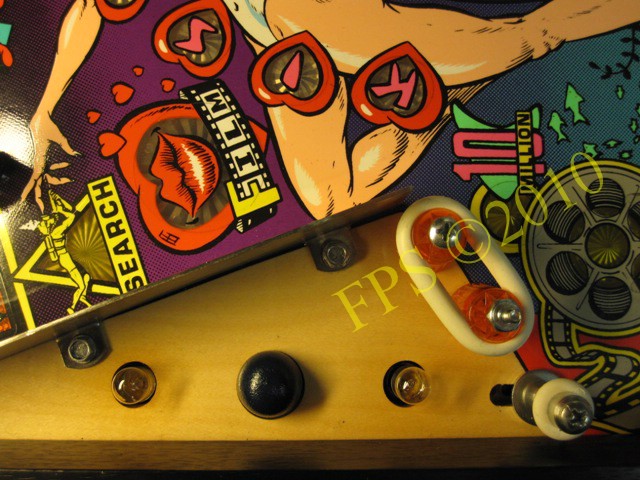

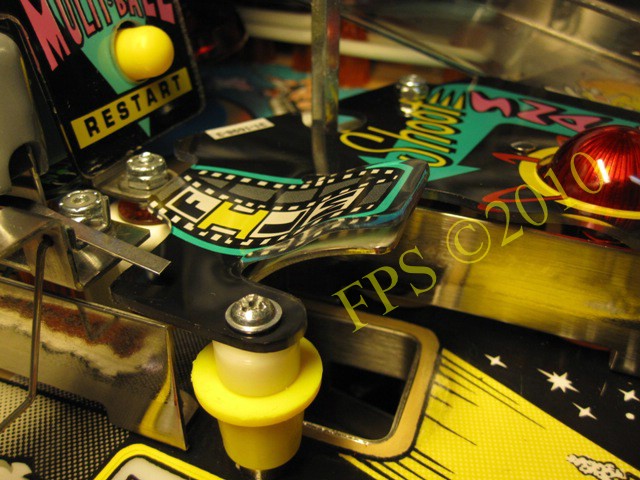

Här ser vi hur plasten följer deflector bracket.


CFTBL Playfield refurbishing

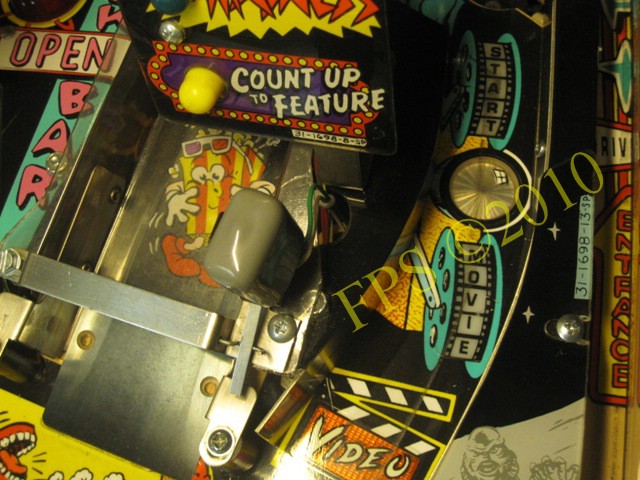

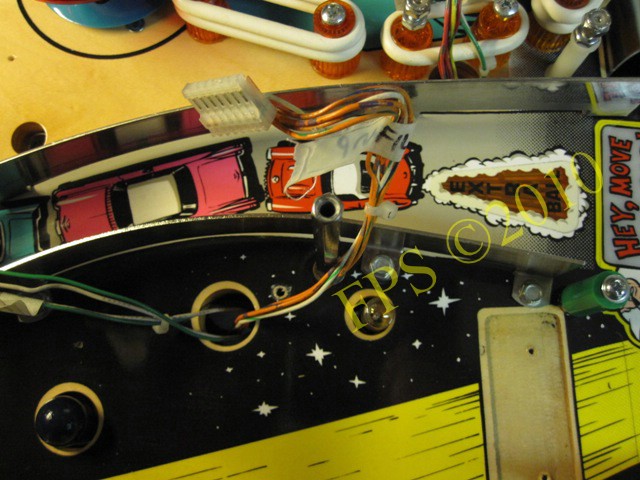

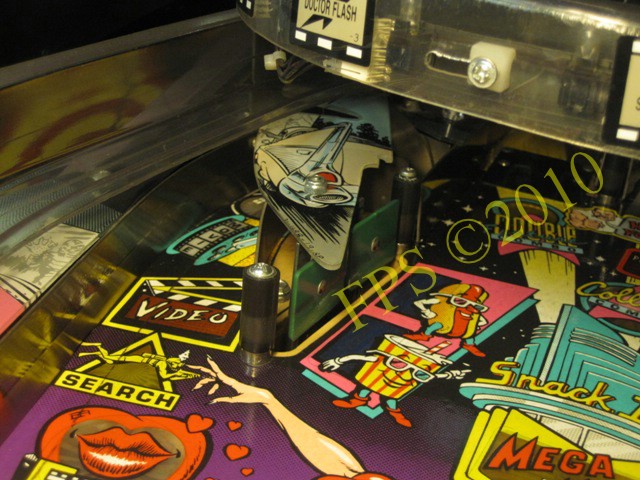

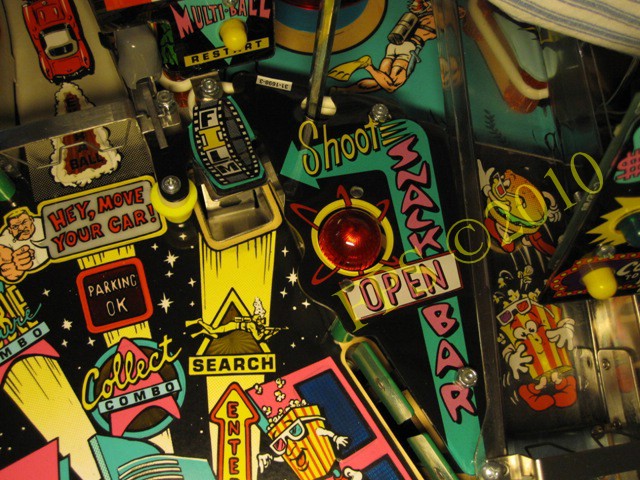

Området kring Snack Bar hålet innan plasten monteras, notera de gröna flashers och den röda lampan för "Shoot Snack Bar".


CFTBL Playfield refurbishing

Samma princip som ovan används vid montering av Snack Bbar plasten.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

MYLAR REMOVAL



CFTBL Playfield refurbishing

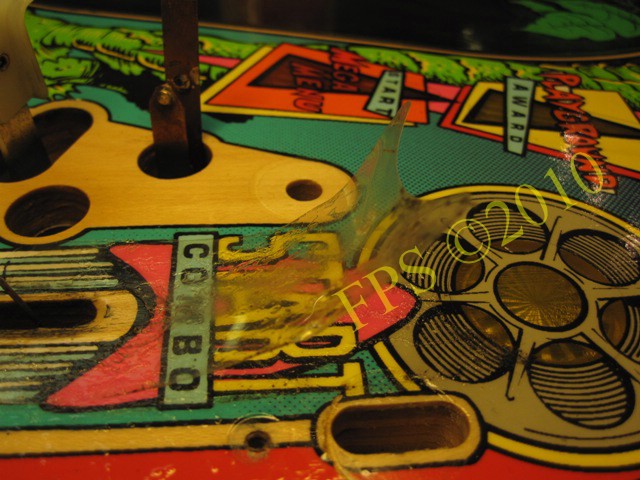

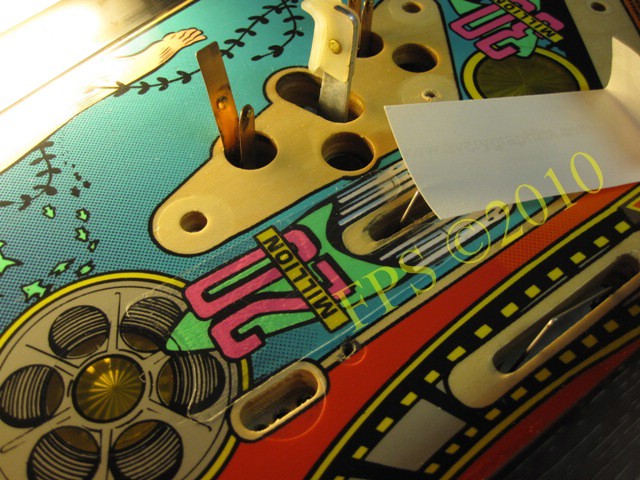

Vid inlanes sitter det mylar bitar för att skydda spelplanen från ball drops från ramperna. Dessa var lite bubbliga och fulla med smuts och ibland kunde kulan fastna vid posten som skiljer inlane/oulane och för att undvika detta klippte jag till nya mylar bitar.


CFTBL Playfield refurbishing

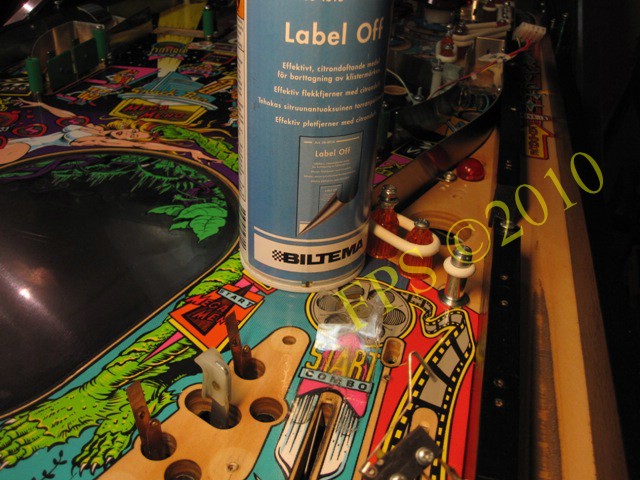

För att lossa mylaren från spelplanen använde jag en spray Label Off från Biltema som effektivt löser upp limmet utan att skada spelplanen.


CFTBL Playfield refurbishing

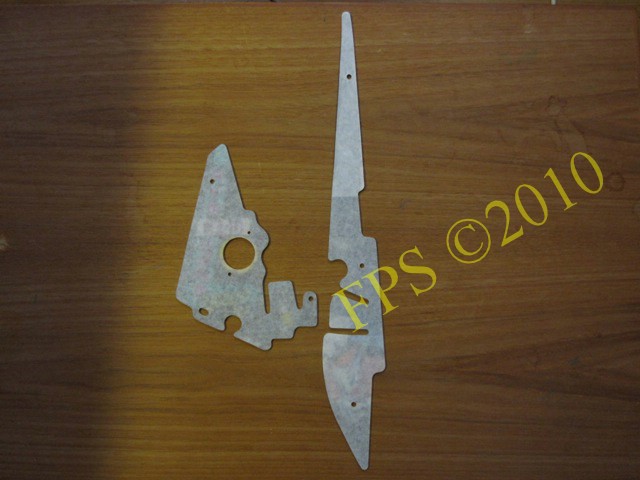

Sedan gjorde jag en mall i papper utifrån den mylar som satt på spelplanen och klippte ut nya mylars efter mallen.


CFTBL Playfield refurbishing   CFTBL Playfield refurbishing

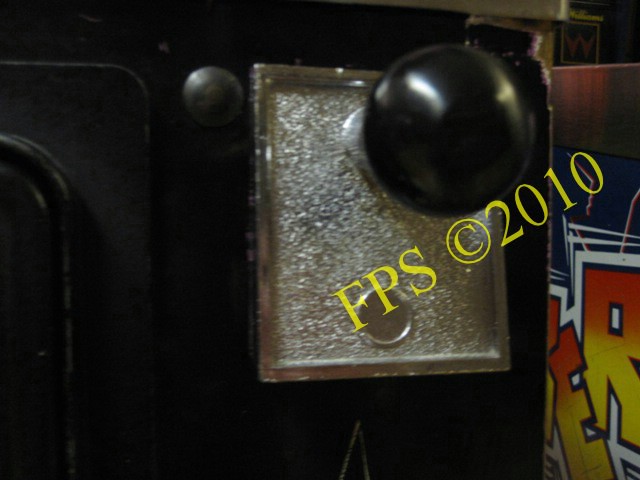

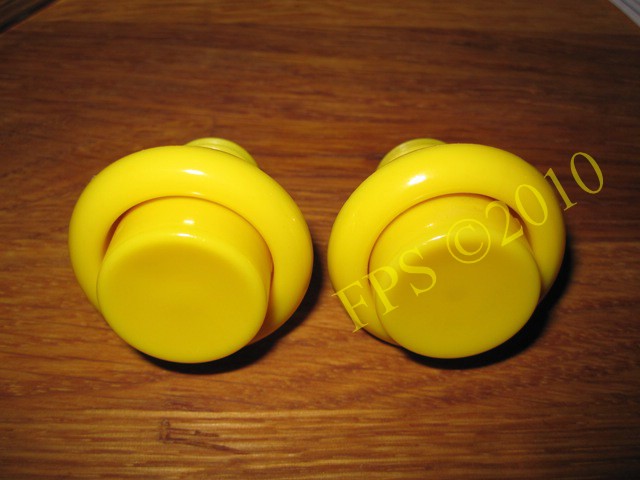

Glöm inte att rengöra flipperknapparna och Plunger.


KURIOSA II


CFTBL Playfield refurbishing

Lite original damm i lacken från lackning på fabriken.
