Zaccaria Magic Castle Refurbishing project - Part II!

MAGIC CASTLE (SS) 1984 - BACKBOX REFURBISHING REVISTED

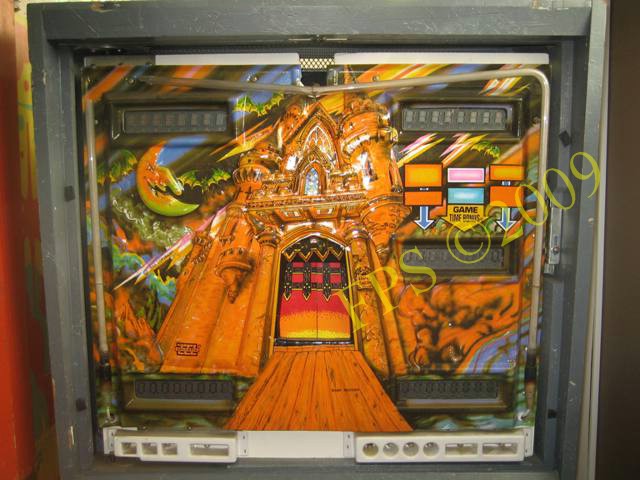

Tyvärr var lysröret (neon tube) skadat och jag har letat efter någon form av ersättning till neon tuben i många år.

BYTE AV NEON TUB TILL NEON FLEX LED

Inköpslista:

Flexibel 5x11 mm Neon Flex LED 5M, 6W per meter, IP65, DC 12V, Neutral White (4000K), 1 styck

V-TAC 220/12V / 1.5A transformator 18W, 1 styck

12V och 24V dimmer, 1 styck

DC-Kontakt Hane med skruvanslutning 12 V, 1 styck

DC-Kontakt Hona med skruvanslutning 12 V, 2 styck

Ojordat vägguttag, 1 styck

0,7 mm Förzinkad spoltråd på rulle, 1 styck

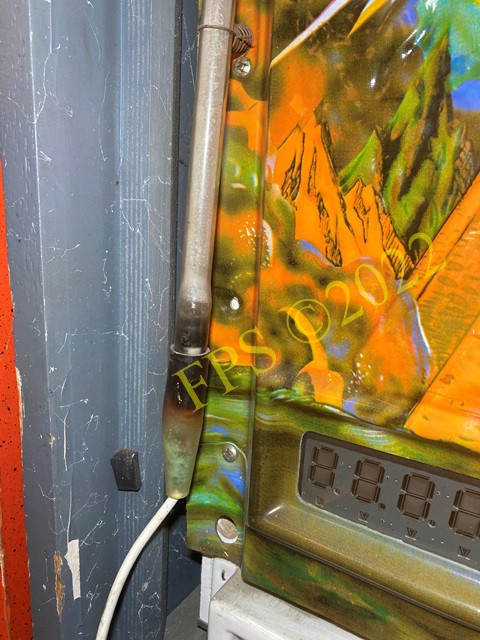

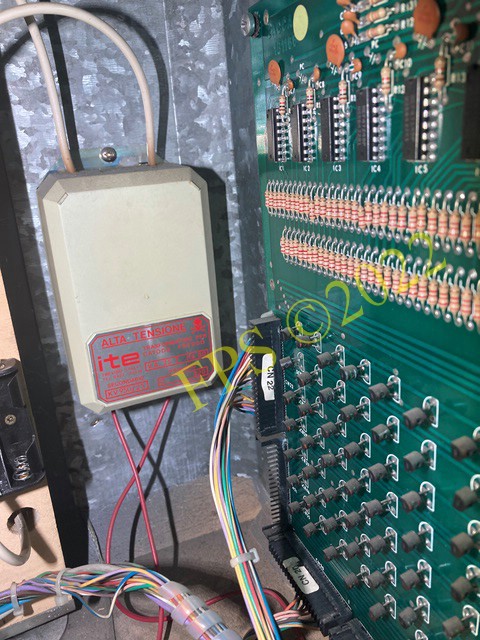

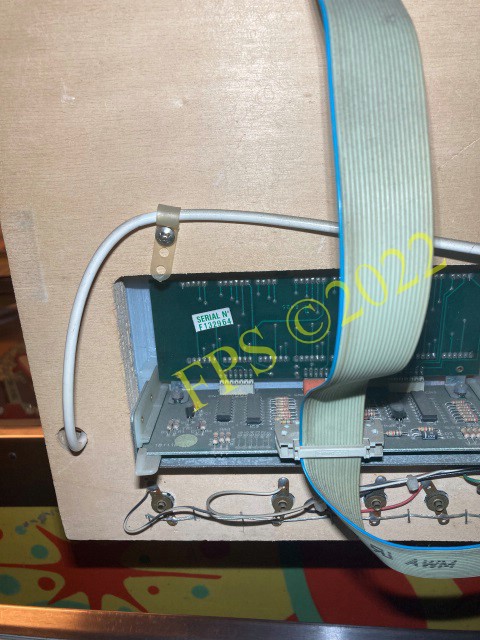

Den befintliga transformatorn monterades bort och ledningar klipptes av för att ta bort lysröret.

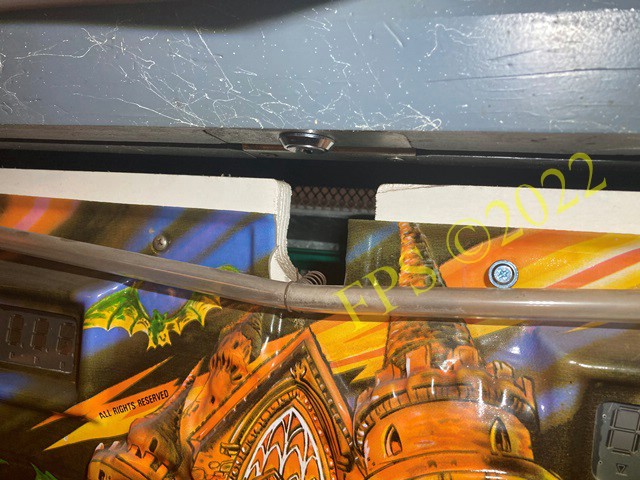

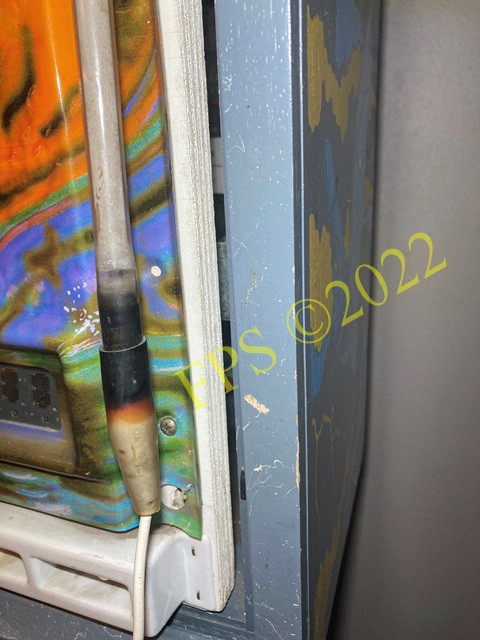

Lysröret var faststatt med clips och fjädrar, fjädrarna är monterad till "backbox door" med skruvar.

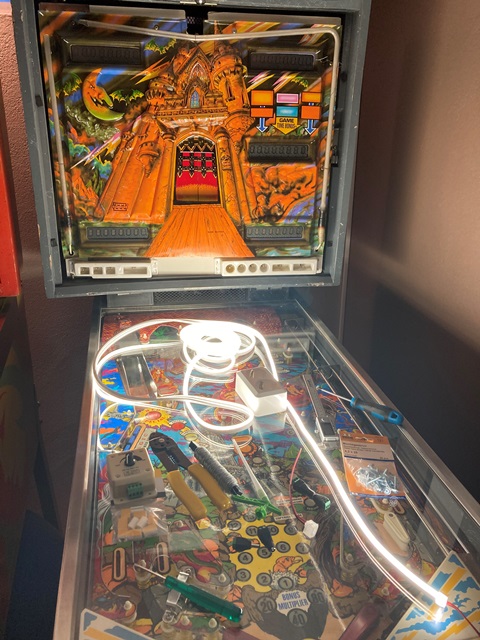

Efter ett tags letande på internet hittade jag en LED list som var tillräckligt flexibel för att formas i en liknande form som det gamla lysröret. Neon Flex LED, neutralvit (4000K), med dimensionerna 5,5x11 mm, LED strippen ansluts till en 12 Volt transformator.

Jag funderade på en lösning för att fästa Neon LED strippen och tänkte att bästa lösningen var att använda befintliga hål i "backbox door" och försöka reproducera fler clips och fjädrar.

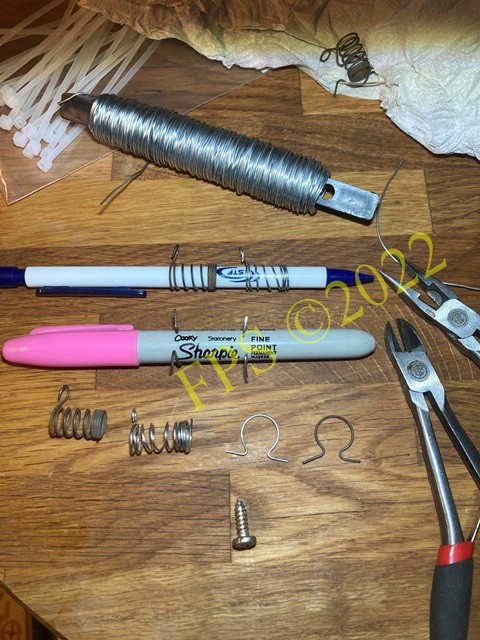

För att tillverka nya fjädrar och clips används 0.7 mm förzinkad spoltråd samt två pennor med samma diameter som original fjäder och clips har. Använder original fjäder och clips som mall, de syns till vänster på pennorna.

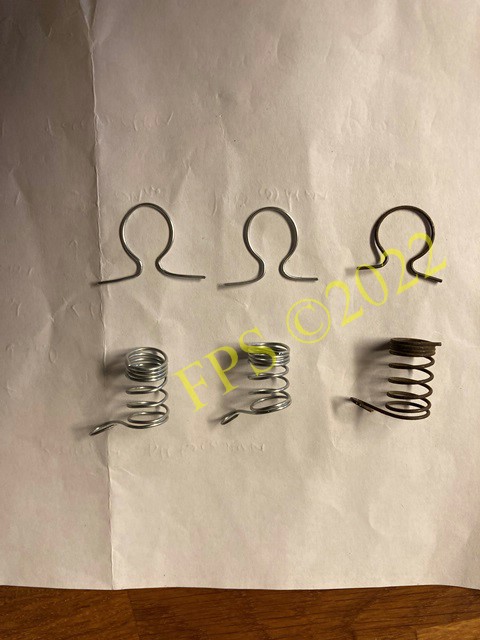

Bilden visar till vänster nytillverkade clips och fjädrar samt till höger originalen. Tillverkade totalt 13 stycken enheter.

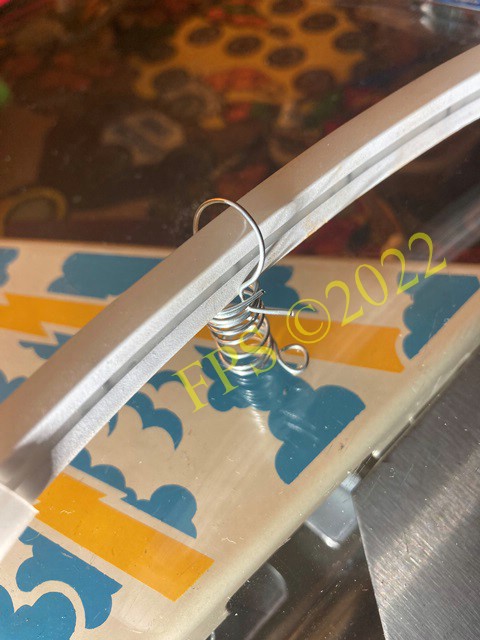

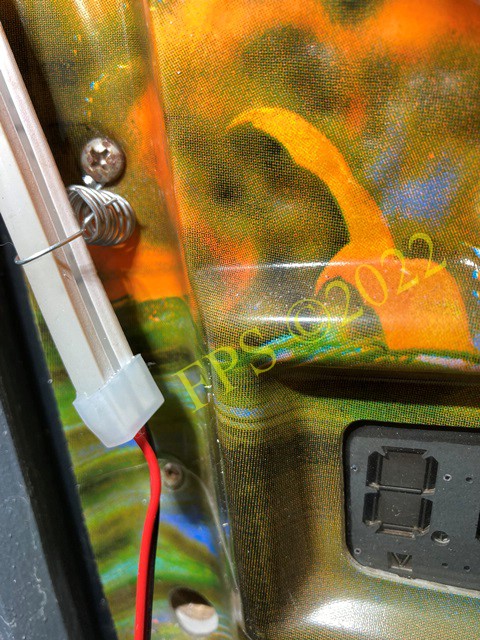

Neon LED strippen fastsatt med clips och fjäder samt monterad till "backbox door" med en skruv.

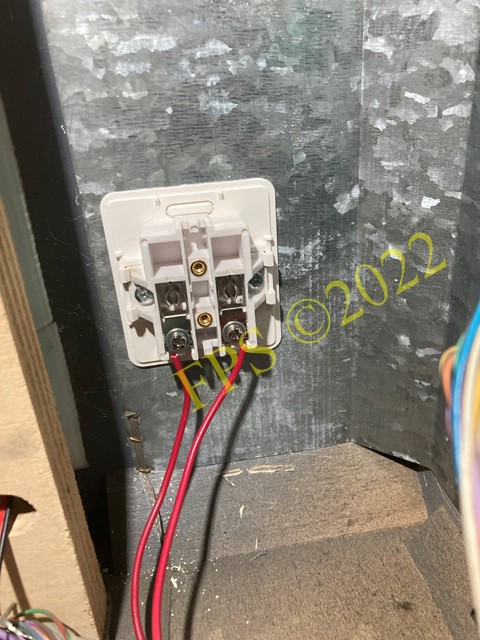

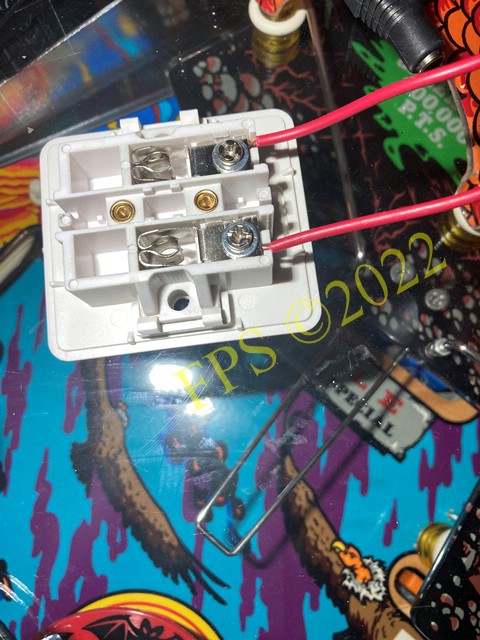

Monterar ett ojordat vägguttag i "backboxen" för transformatorn.

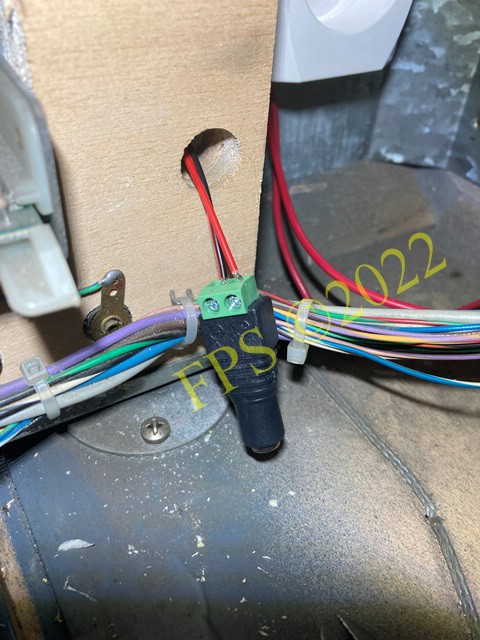

På insidan av "backbox door" ansluts en DC-kontalkt Hona med skruvanslutning till Neon LED stippens kablar.

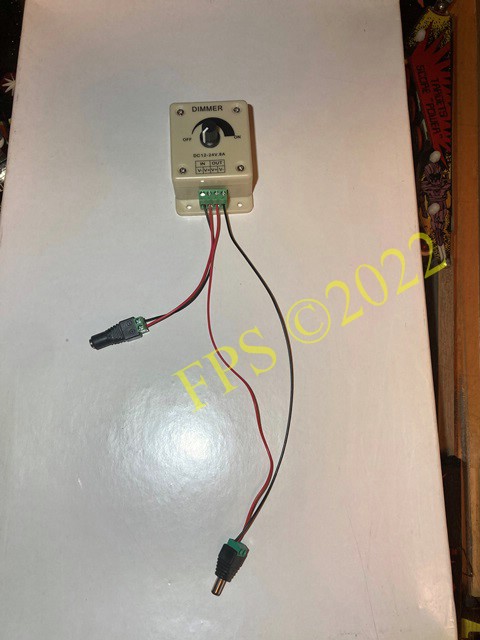

En dimmer installeras mellan transformator och Neon LED strippen för möjlighet att justera ljusstyrkan på Neon LED strippen när det nya backglass är på plats.

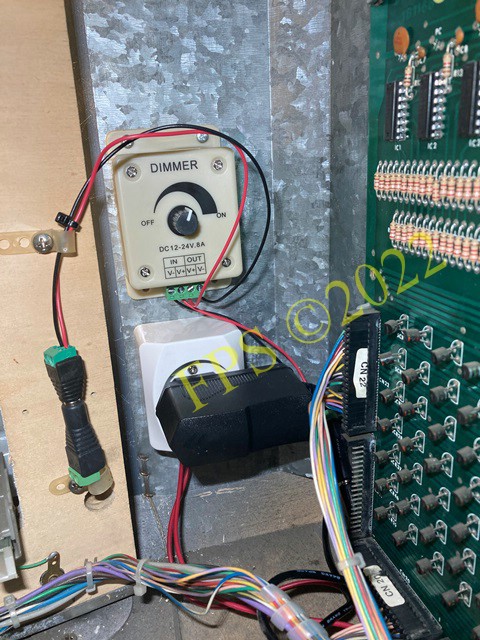

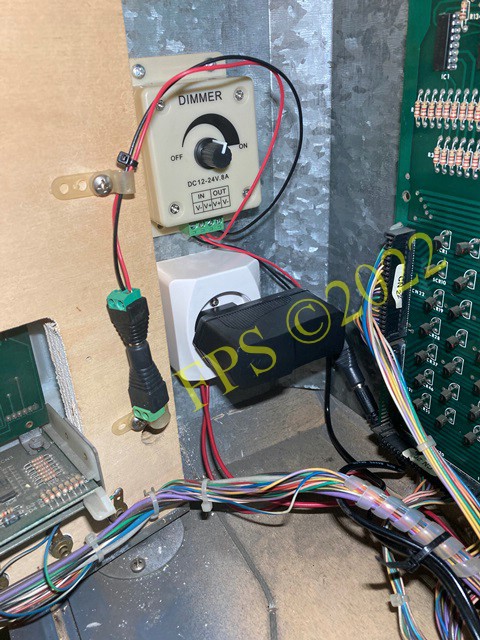

Transfomator och dimmer installerade och anslutna till Neon LED strip.

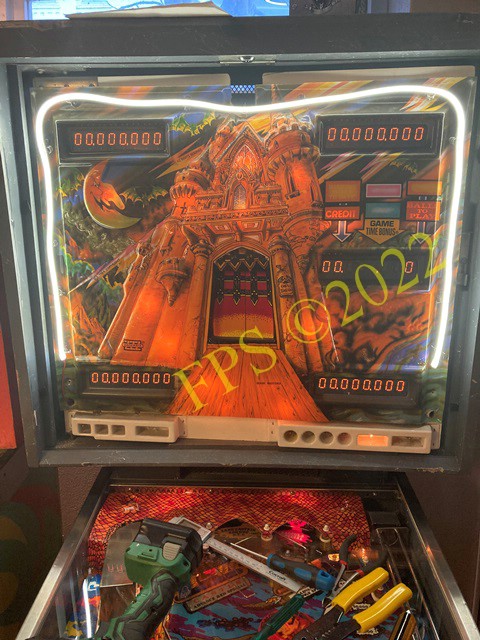

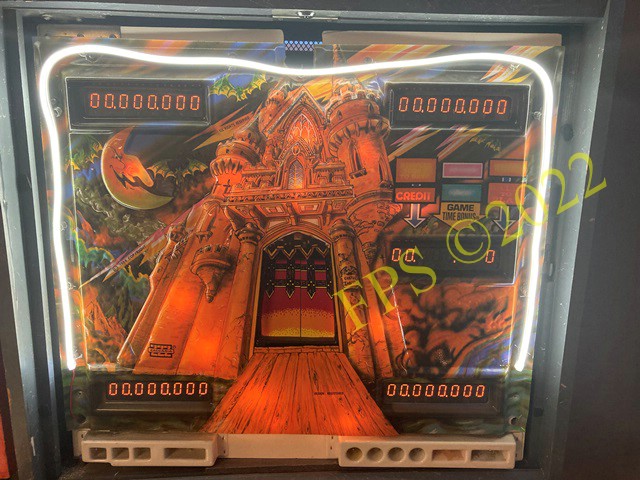

För denna applikation används ca 1,5 meter av Neon LED strippen som levererades i 5 m längd. Neon LED strippen kan enkelt kortas av var 2,5 cm vid markeringar för önskad längd. Förbrukningen är 6 Watt per löpmeter.

Min installation på ca 1,5 meter ger en ungefärlig förbrukning på 9,0 Watt. Transfomatorn är märkt med 18 Watt, problem med värmeutveckling i transfomatorn bör inte uppstå och eventuell dimring av Neon LED strippen sänker strömförbrukningen ytterliggare.
