Zaccaria Magic Castle Refurbishing project - Part III!

MAGIC CASTLE (SS) 1984 - CABINET REFURBISHING

Flipperknapparna och kreditknappen behöver en ordentlig rengöring då det har samlats mycket smuts här genom alla år.

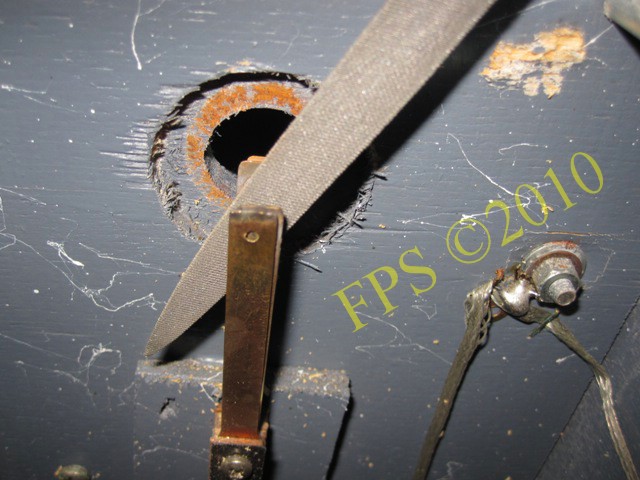

Filning av kontakter för flipperknapparna.

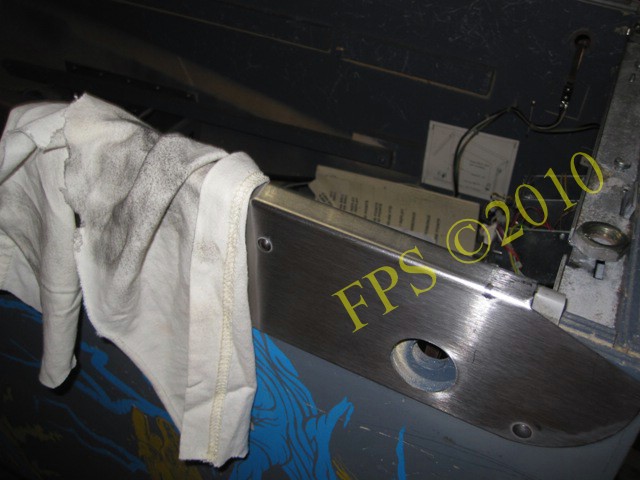

Putsning av side rails med Autosol och utsidan av kabinett med Möbelpolish.

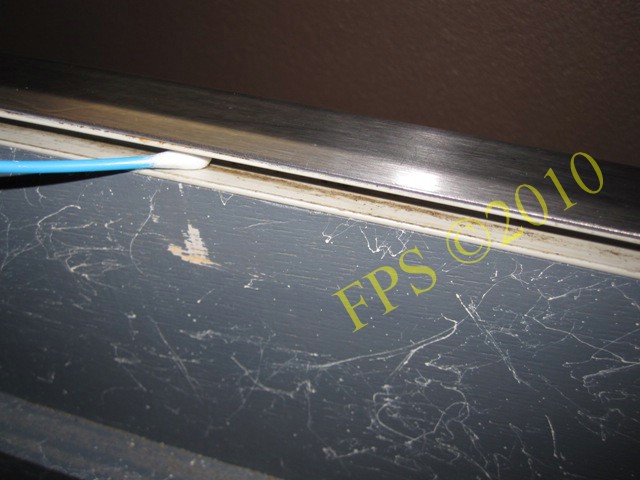

Rengöring av skenan som spelplansglaset löper i med tops indränkt i Aceton, här finns det alltid mycket smuts.

COIN DOOR

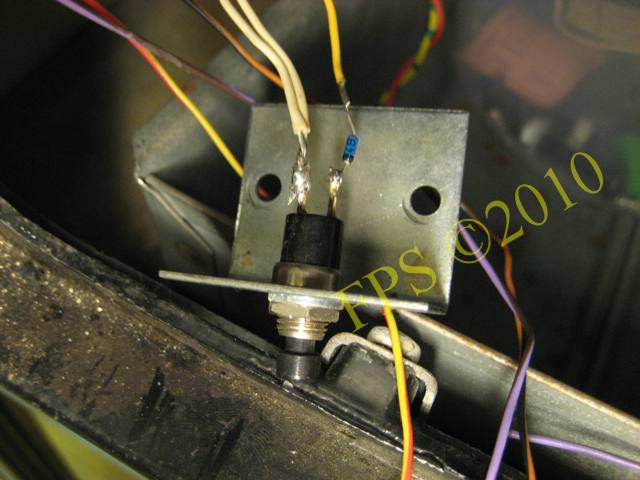

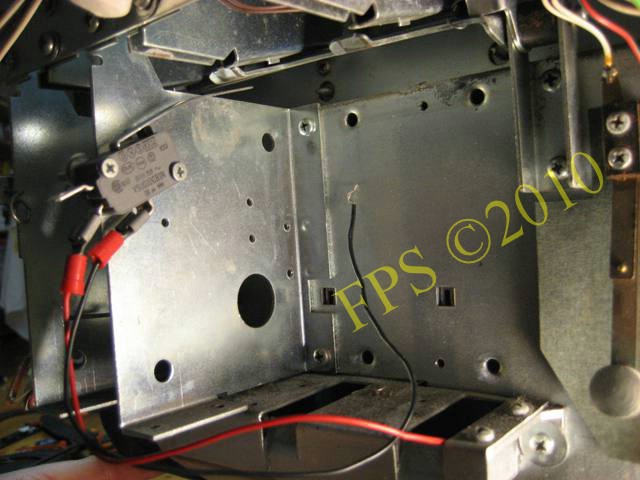

En switch används för att trycka fram krediter på spelet när myntreturknappen aktiveras.

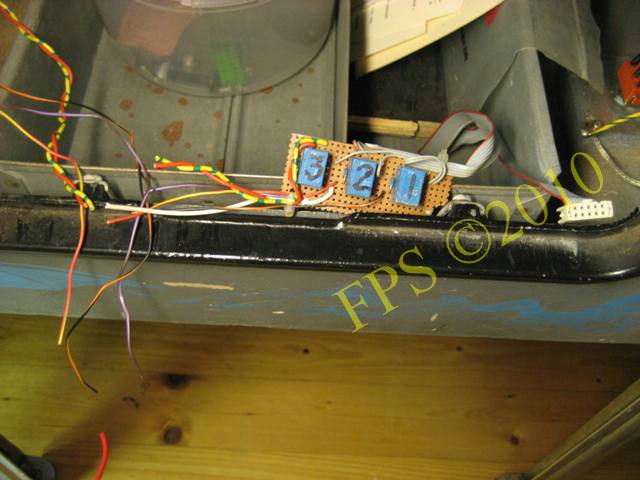

Kablarna vid myntluckan var kopplade till ett litet kretskort med 3 blå kuber. Den röda kabeln till kretskortet som syns i bilden är +12 V matning som tagits från spänningskortet och den gul/blå kabeln är jord. Jag tror att detta kretskort är någon form av räknare så jag tog och avlägsnade den och kopplade kablarna enligt elschemat.

Servicekreditknappen (Service credit push button) låg lös i kabinettet så jag fick löda fast de rätta kablarna enligt elschemat. Efter att detta var åtgärdat kunde jag trycka fram nya krediter via myntreturknappen och starta nya spel via startknappen.

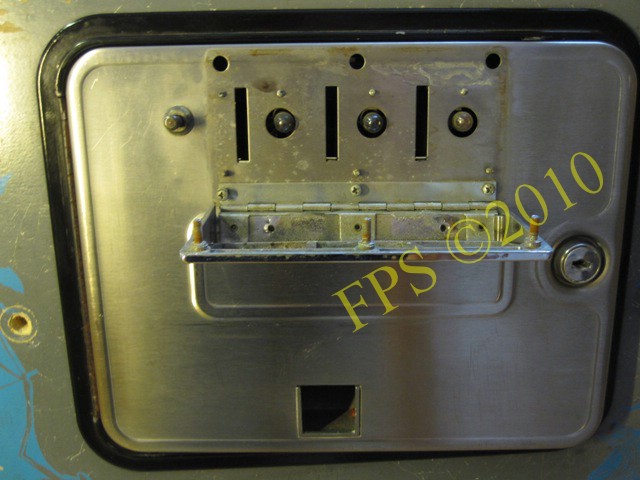

Myntluckan var i ganska bra skick utan rost men luckan för myntreturen saknas.

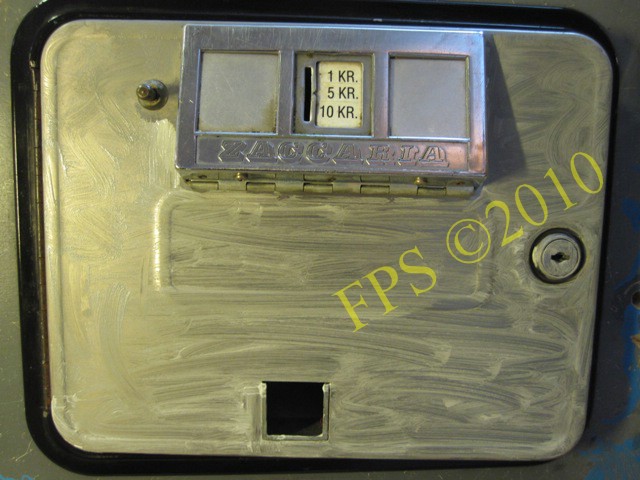

Putsning av myntluckan med Autosol.

Byte av lampor i myntluckan och rengöring samt att jag hittade skyltar för olika myntvalörer.

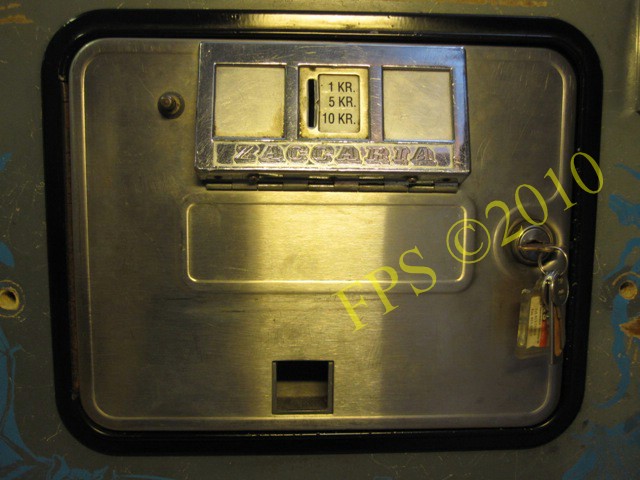

Myntluckan efter rengöring och putsning med Autosol.

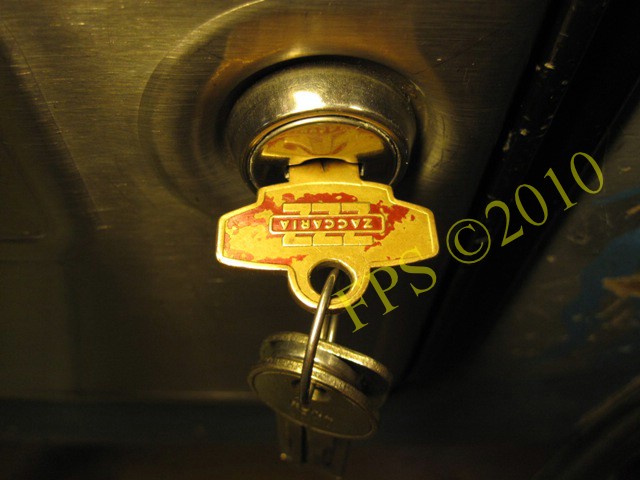

Lite rolig detalj är att originallåset med ZACCARIA nyckel fanns kvar i myntluckan.

COIN DOOR STICKER

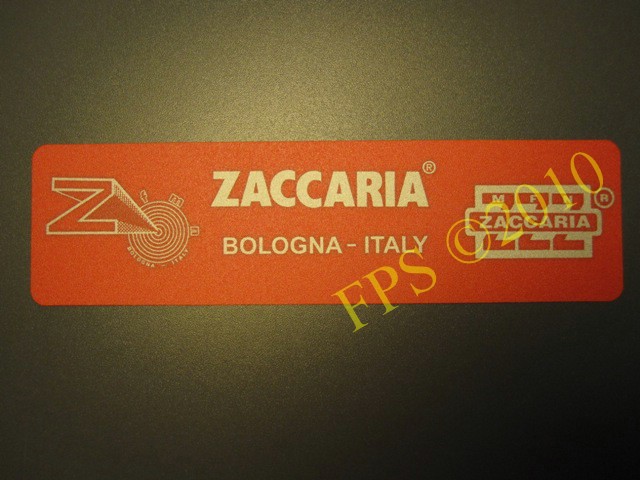

Jag antar att Zaccaria skickade ut sina 2:a generationens flipperspel med klistermärke på myntluckan från fabriken. Tack till David som har reproducerat dessa.

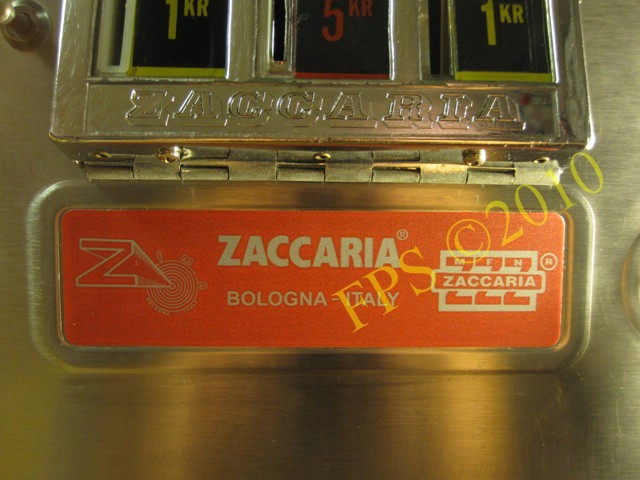

Zaccaria klistermärket fastsatt på myntluckan.

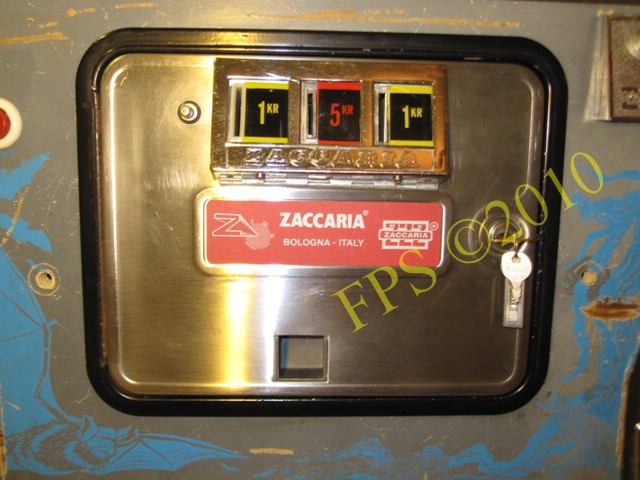

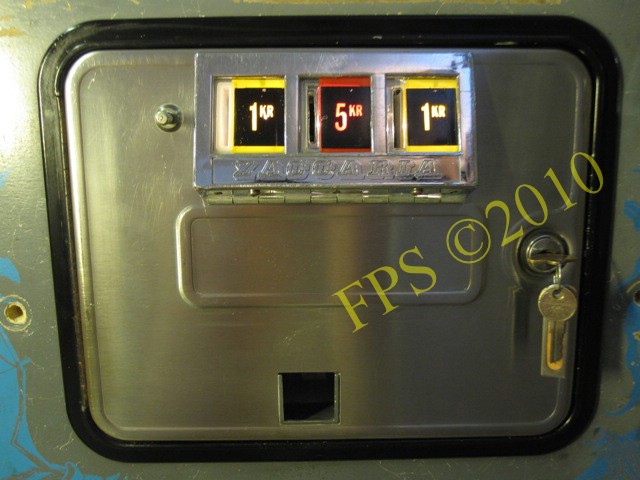

Nu är myntluckan komplett och blänker fint i flipperrummet.

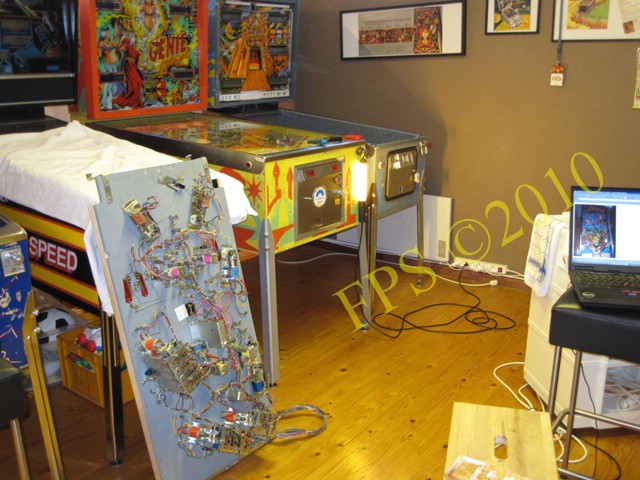

Nu kan spelplanen lyftas i kabinettet igen och det är snart dags för en provspelning, ska bli riktigt kul!
